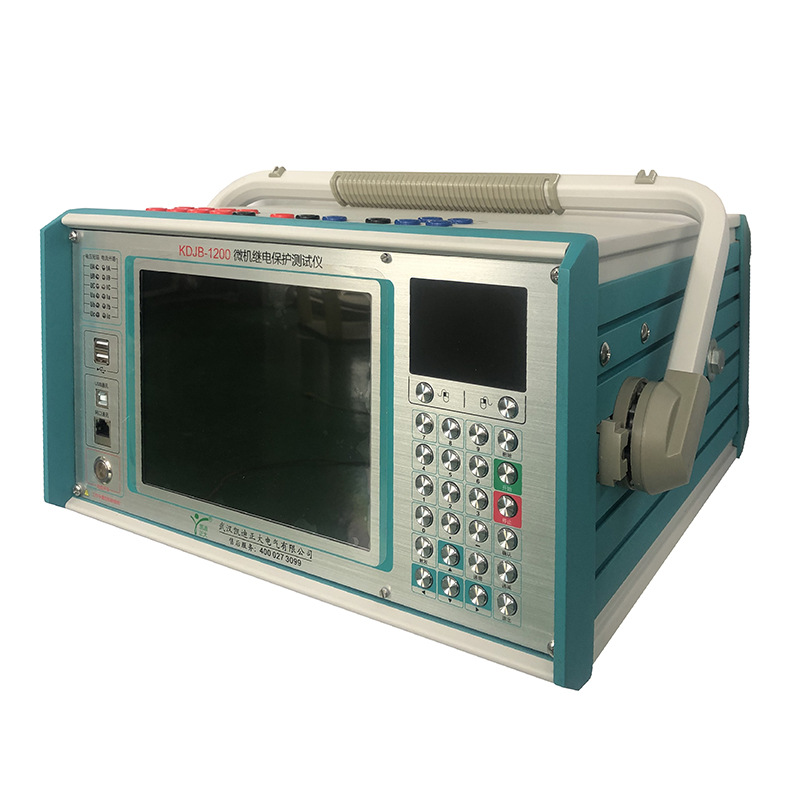

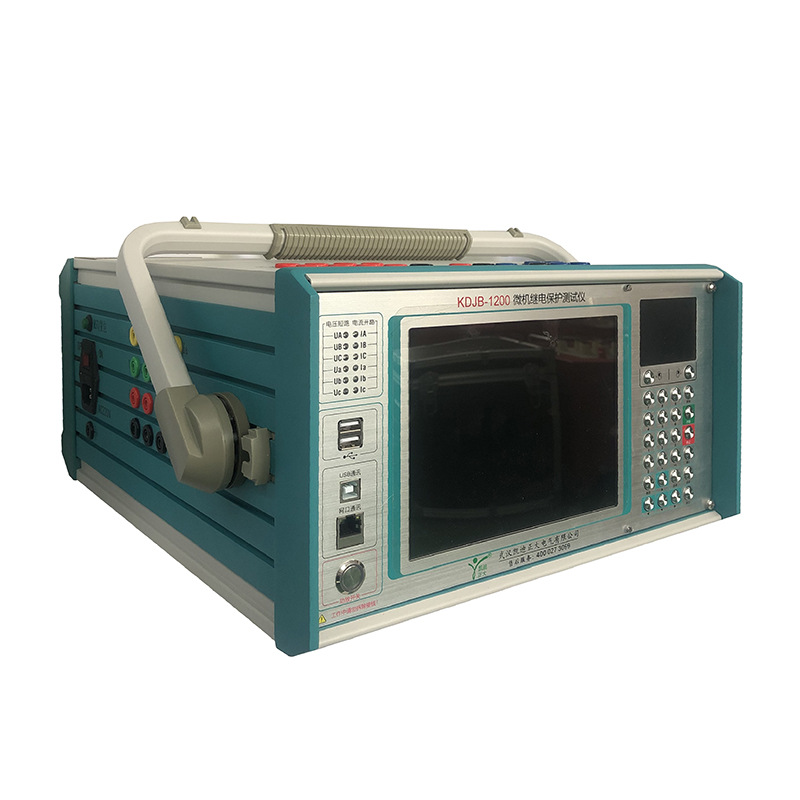

KDJB1200 微机继电保护校验仪
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
产品概述
KDJB1200 微机继电保护校验仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，听取用户意见，总结目前国内同类产品优缺点，充分使用现代微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
KDJB1200 微机继电保护校验仪采用单机独立运行，亦可联接笔记本电脑运行的结构。主机内置新一代高速数字信号处理器微机、真 16位 DAC 模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强的操作功能。具有大型测试仪的性能和功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者的好工具。
产品参数
电流源
交流
输出精度：<±0.1%
相电流输出(有效值)：6*0～30A / 每相
相电流长时间允许工作值(有效值)：10A / 每相
三并电流最大输出时允许工作时间：10s
相电流最大输出功率：250VA/相
谐波次数：0～21 次
直流
输出范围：0～±10A / 每相
最大输出功率：150VA
精度：<±0.2%
电压源
交流
相电压输出(有效值)：6*0～130V / 每相
线电压输出(有效值)：0～260V
相电压/线电压输出功率：70VA/ 每相
精度：<±0.1%
谐波次数：0～21 次
直流
相电压输出幅值： 0～±300V
输出功率：130VA
精度：<±0.2%
辅助直流源（选配）：>110VA
开关量输入：空接点1～20mA，24V（DC） 点位接点“1”：+11v～+250V
开关量输出：空接点DC：250V／0.3A
机箱体积：360×195×1375mm
主机重量：16.5KG
产品特点
1、经典的 Windows XP 操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；
2、高性能的嵌入式工业控制计算机和 8.4〞大屏幕高分辨力彩色 TFT 液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
3、配备有工业键盘和光电鼠标，可以象操作普通 PC 机一样通过键盘或鼠标完成各种操作；
4、配备有外接 USB 接口，可以方便地进行数据存取和软件维护；
5、无需外接其它设备即可以完成项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；
6、采用高性能 D/A 转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在测量范围内都能保证波形精度等指标要求；
7、采用的算法，产生的波形准，不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；
8、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ~20 次谐波；
9、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出 120V、电流可输出 30A。在输出电流达到 30A 时，波形仍能保证不失真、不削峰；

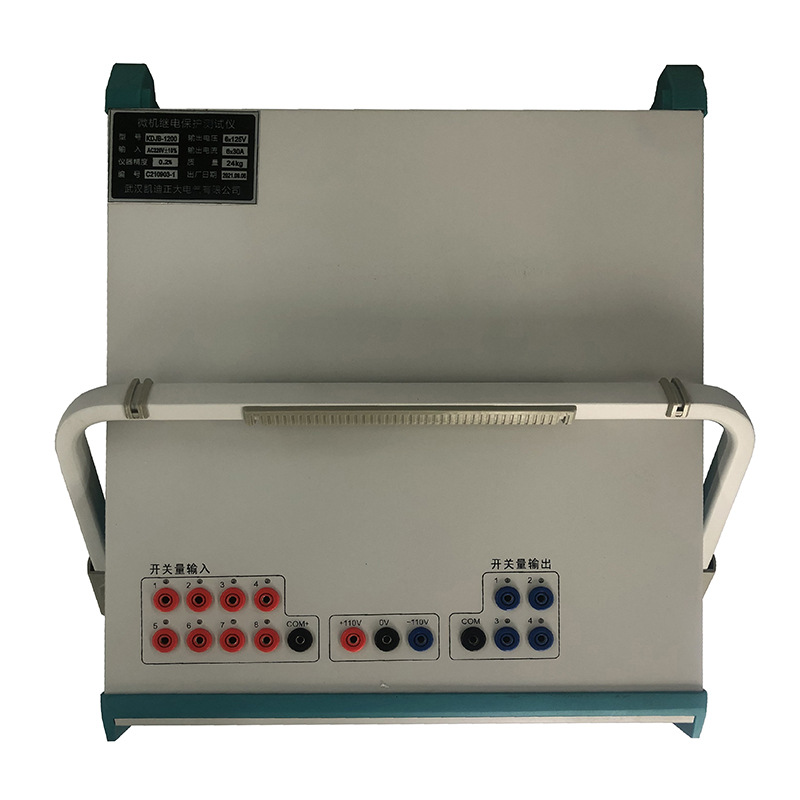

10、具有 16 个开入量输入和 8 对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V 范围内能正常工作；
11、提供各种自动测试软件模块和 GPS 同步触发试验（选配）等；
12、GPS 同步触发误差小于 50μS；
13、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
14、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；
15、仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能；
