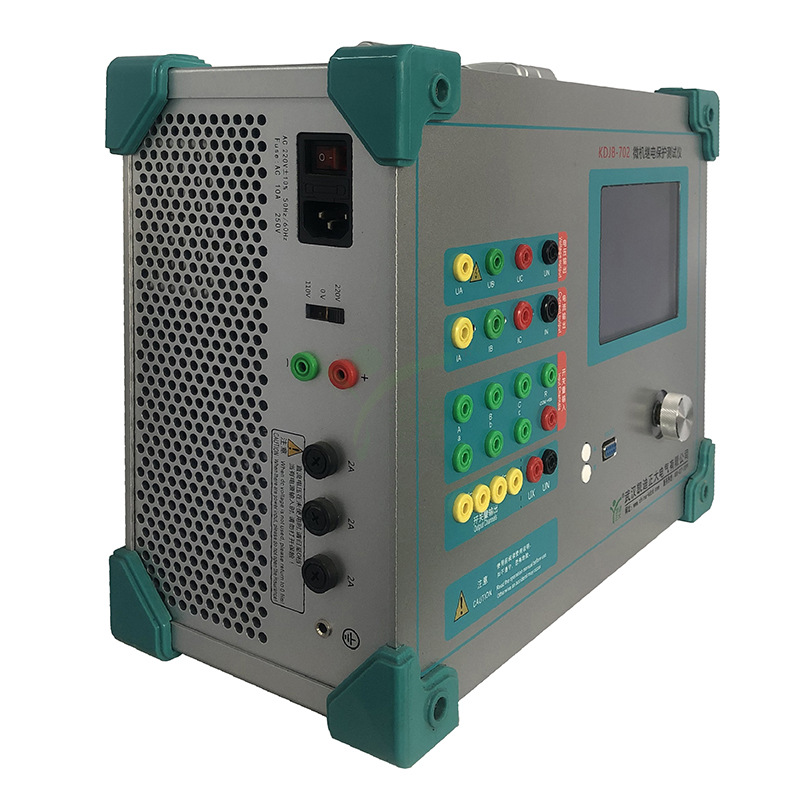

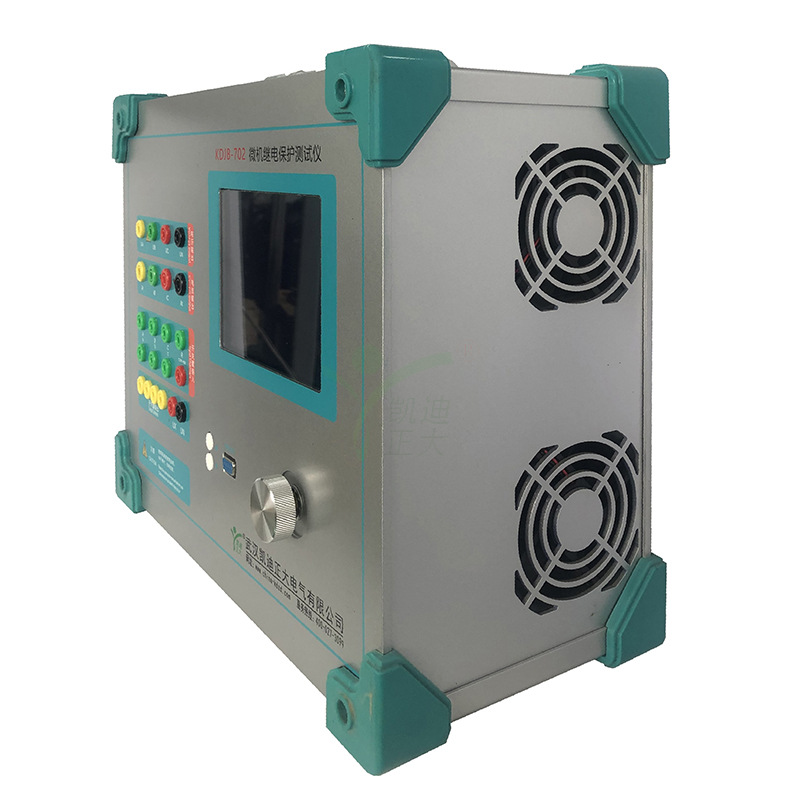

KDJB-702 继电保护测试仪

  • 销售热线： 027-83551828/83551858
  • 图文传真： 027-83551868
  • 技术支持：18162775262
  • 浏览次数：
  • 留言咨询
  • 产品概述
  • 产品特点
  • 详细参数
  • 售后保障
  • 校准证书
  • 相关问答

产品参数

交流电流输出

输出精度：≤0.5A ±2mA ＞0.5A 0.2%

相电流输出（有效值）：0～30A

三并电流输出（有效值）：0～900A

相电流长时间允许工作值（有效值）：10A

相电流最大输出功率：420VA

三并电流最大输出时最大输出功率：900VA

三并电流最大输出时允许工作时间：10s

频率范围（基波）： 20～1000Hz

谐波次数：1～20 次


直流电流输出

输出精度：0.5级

电流输出：0～±10A / 每相，0～20A /两相叠加

最大输出负载电压：20V


交流电压输出

输出精度：0.2级

相电压输出（有效值）：0～300V

线电压输出（有效值）：0～520V

最大电压输出值：0-600V

相电压/线电压输出功率：80VA / 100VA

频率范围（基波）：20～1000Hz

谐波次数：1～20次


直流电压输出

输出精度：0.5级

相电压输出幅值 ：0～±160V

线电压输出幅值：0～320V

相电压/线电压输出功率：70VA / 140VA


开关量及时间测量

开关量输入：10路

空接点： 1～20mA，24V

电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V

开关量输出：8对

DC：220V／0.2A；AC：220V／0.5A

时间测量：测量范围0.1ms ～ 9999s 测量精度0.1mS


外形尺寸：400×300×180mm³

单机重量：18kg

供电电源：AC 220V±10%，50／60Hz

环境温度：-10℃ ～ +50℃


主要特点

1.标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出300V，电流三并可输出90A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或某一电压值的情况输出。



2. 单机操作方便 单机由方便灵活的光电轨迹球鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。



3.双操作方式，联接电脑运行 通过Windows平台上的中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。



4.可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。



5. 开关量接点丰富 10路接点输入和8对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。



6.大屏幕TFT显示屏 本机采用800×600点阵大屏幕TFT高分辨率真彩液晶显示屏，操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

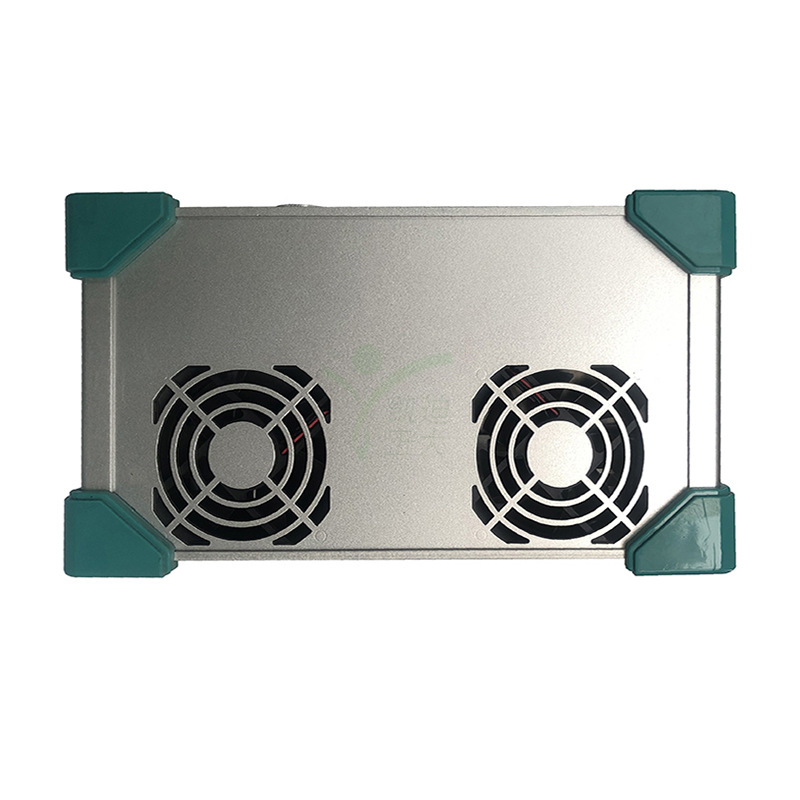

7. 自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

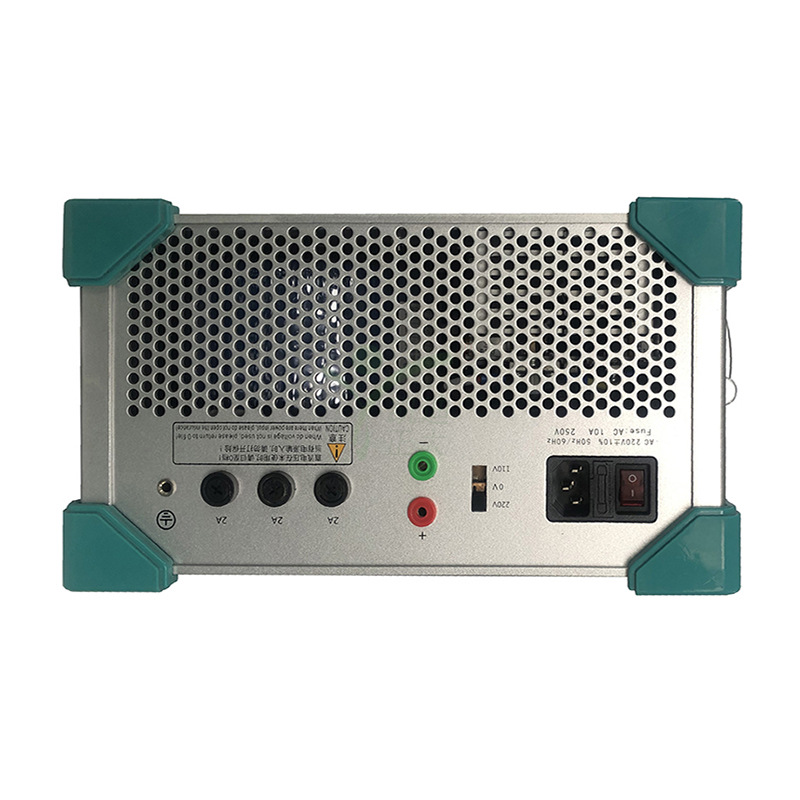

8. 具有专用直流电源输出 装置设有一路110V 及 220V专用直流电源输出。



9. 性价比高 属于跨专业联合设计产品，综合了多专业科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
