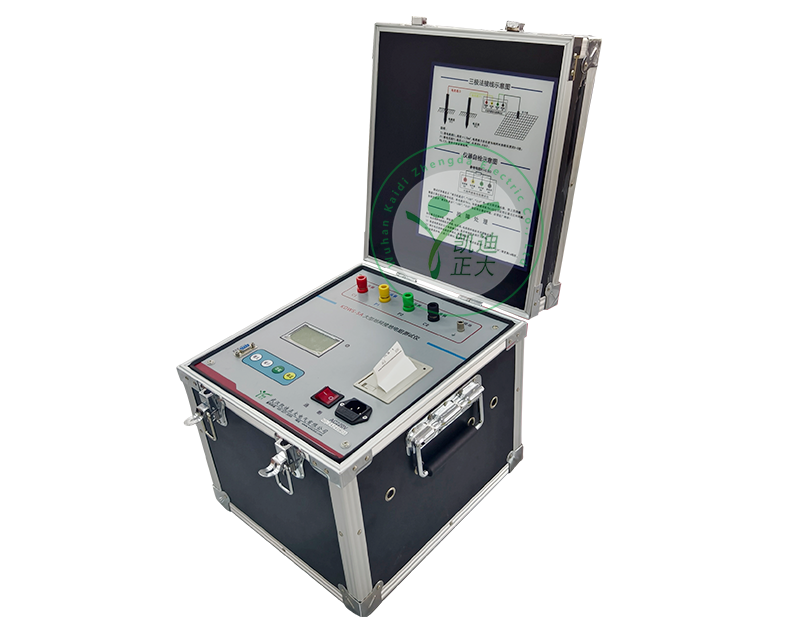

KDWS-5A型大型地网接地电阻测试仪

KDWS-5A型大型地网接地电阻测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持:18162775262
  • 浏览次数:
  • 留言咨询
  • 产品概述
  • 产品特点
  • 详细参数
  • 售后保障
  • 校准证书
  • 相关问答

KDWS-5A型大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。


技术指标


1、阻抗测量范围:1MΩ~200Ω
2、分辨率:0.001Ω
3、测量误差:±(读数×2%+0.005Ω)
4、抗干扰能力:抗工频:50Hz电压:10V误差:0.001Ω
5、测试电流波形:正弦波
6、测试电流频率:45Hz、55Hz双频
7、最大输出电流:5A、(选配)(45Hz、55Hz,双频,正弦波)
8、最大输出电压:400V(45Hz、55Hz,双频,正弦波)
9、电流输出档位:5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一档,共9档。
10、土壤电阻率测量范围:0~1000Ω/m(欧姆/米)
11、土壤电阻率测量精度:±2%
12、土壤电阻率测量分辨率:0~0.01Ω/m(欧姆/米)
13、测量线要求:电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
14、供电电源:AC220V±10%,50Hz



性能特点


1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。


2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。


3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。


4、可测量电流桩,电压桩,接地电阻,跨步电压,接触电压。


5、操作简单。中文菜单式操作,直接显示出测量结果。


6、布线劳动量小,无需大电流线。
