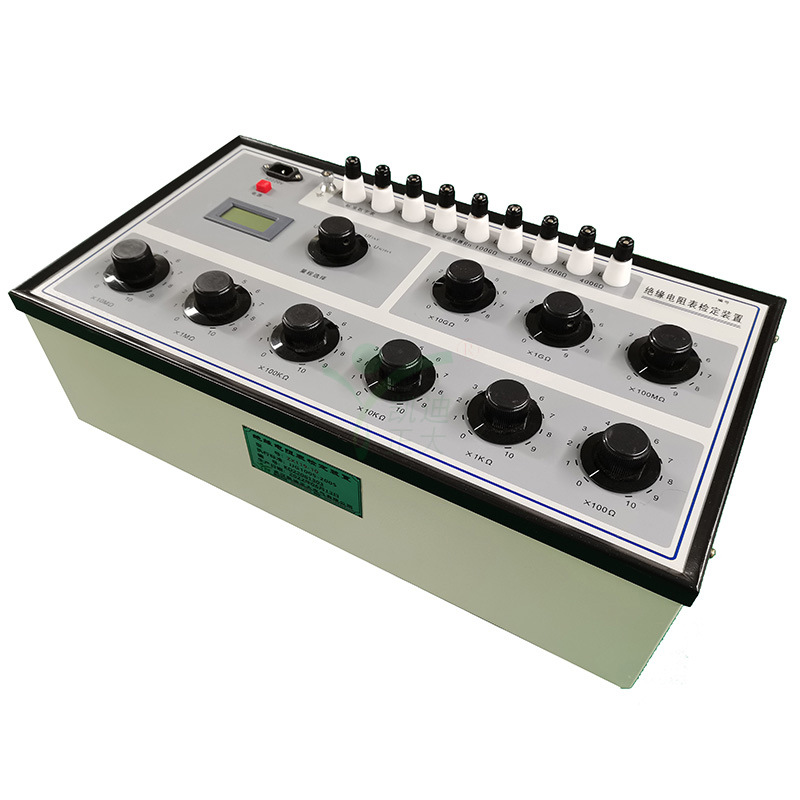

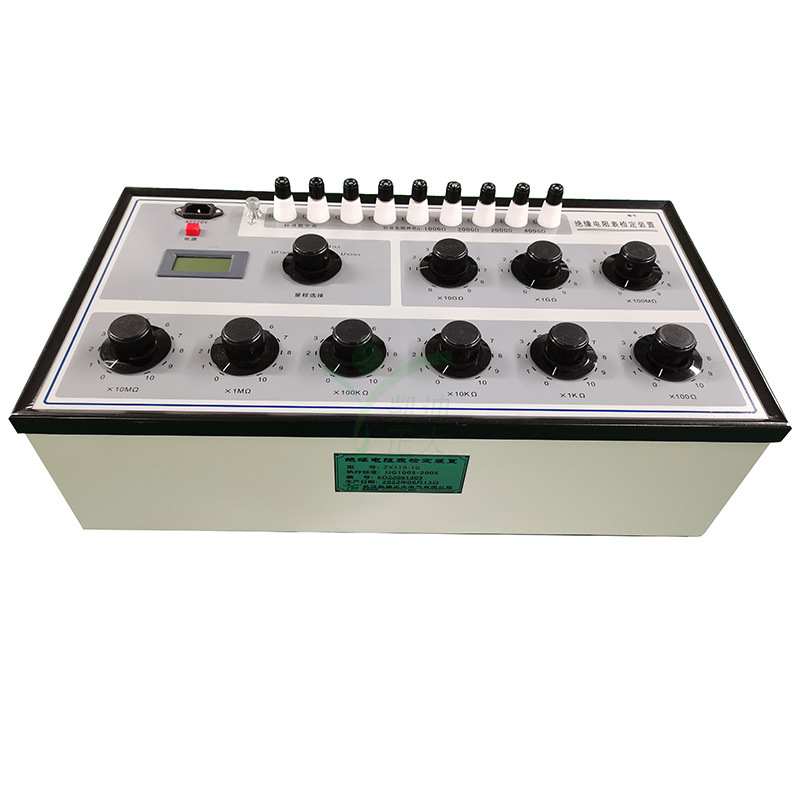

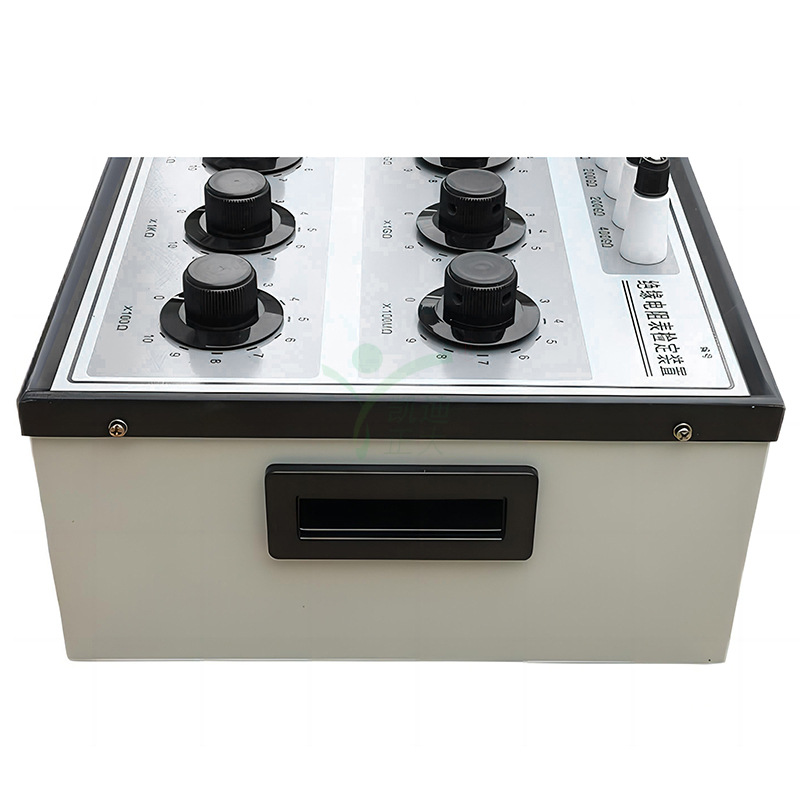

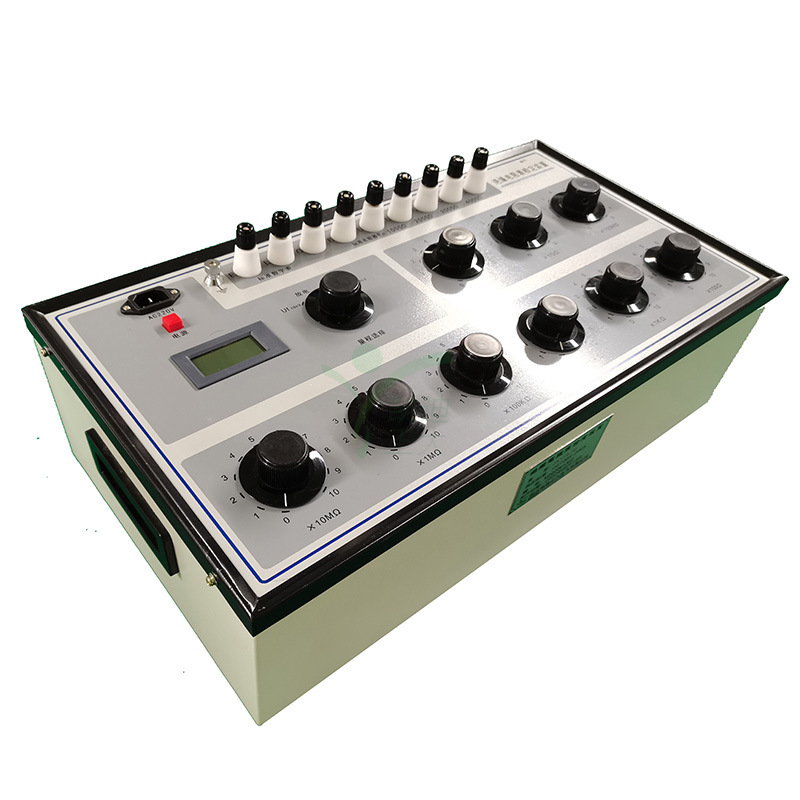

zx119-10 绝缘电阻表检定装置
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
产品简介
绝缘电阻表检定装置是依据JJG1005—2019《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）。与本公司生产的恒速器（KDCY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的设备。
技术指标
本绝缘电阻表检定装置主要用来检定额定电压≤10kV的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测最高10000V的直流电压。
本检定装置的主要技术性能如下：
㈠ 标准数字表
1、测量范围：电压量程：0～10000V
2、基本误差：
直流电压U | ≤1000V： ±（0.4%读数+0.1%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
峰值电压（Uf） | ≤1000V： ±（1%读数+0.5%满度) ＞1000V： ±（0.5%读数+0.5%满度) |
3、数字表的响应时间约25秒。
㈡ 标准电阻器
1、标准电阻器由一串900G的固定电阻和九个电阻盘组成即：100GΩ+2×200GΩ+400GΩ+9×(104+103+102）MΩ+10（10+1+0.1+0.01+0.001+0.0001）MΩ，阻值范围：0～1000011.1110 MΩ，最小步进100Ω，最高耐压10kV。
十进盘阻值 | 固定电阻 | ×10000 MΩ | ×1000 MΩ | ×100 MΩ | ×10 MΩ | ×1 MΩ | ×0.1 MΩ | ×10 kΩ | ×1 kΩ | ×0.1 kΩ |
等级 指数 | 5 | 2 | 1 | 0.5 | 0.2 | |||||
最高使用电压、电流 | 10kV | 5000V | 2500V | 500V | 8 mA | 20 mA | 50 mA | |||
2、各十进盘的等级指数和最高使用电压或电流
3、残余电阻值小于1Ω，变差不大于0.1Ω。
4、环境参考条件：20+2-3 ℃，相对湿度：50%±10%.
5、标称使用环境:温度23±5℃，相对湿度：25%～60%。
6、线路对外壳的绝缘电阻：≥1×1011Ω。
7、电源电压: AC220V 50HZ。
8、外形尺寸：600mm×323mm×220mm。
9、重量：约10kg。
