武汉军山管理所低压电缆故障查找

发布日期:2020-12-23 00:00 点击:

武汉军山管理所低压电缆故障查找

   2020年12月23日晚上,接公司李经理通知,说是客户有一条低压电缆出了故障,希望我们帮帮忙,帮找一下。经过公司同意后,就开始出发

   到达现场后,现场负责人介绍了一下整条电缆情况,一条380V低压电缆。是三相四线,长度200米,A相绝缘良好,B,C相绝缘阻值为零。了解这些消息后,开始做检测前的准备。

  1、对故障电缆进行绝缘电阻值检测:分别对主芯线对保护地;铠装对保护地进行绝缘阻值测试,其目的为判断电缆存在的隐患程度。

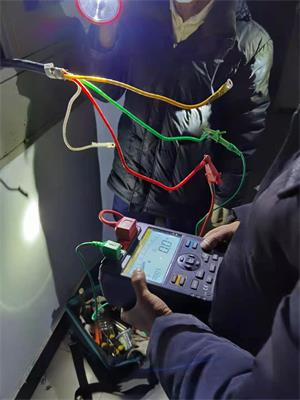

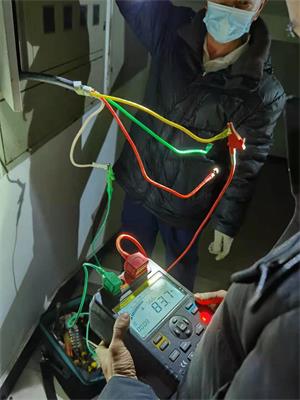

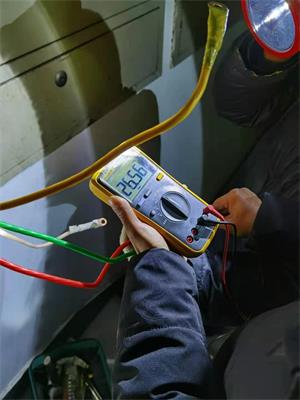

2、1、对故障电缆进行绝缘电阻值检测:使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以500V电压进行绝缘检测,测出绝缘阻值为0Ω;主芯线对保护地以500V电压进行绝缘检测,测出绝缘阻值为0Ω;铠装对保护地进行500V绝缘阻值测试,测出绝缘电阻为0Ω,其目的为判断电缆存在的隐患程度。

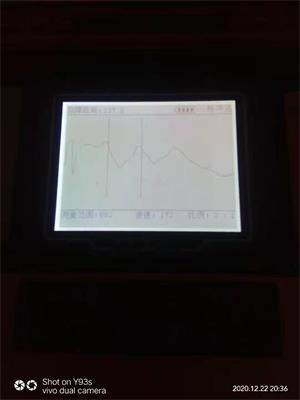

2、针对主芯线对铠装测出的绝缘阻值为0Ω因此判断电缆属于低阻故障类型。由KD-212电缆故障综合测试仪读取信号生成脉冲波形,以判断电缆故障点距离,在知道大致距离后用KD-212电缆故障综合测试仪判断电缆故障点位置进行定点。

3、完成电缆波形判断后,开始用KD2124电缆管线路径综合探测仪,进行电缆路径查找。找完整条电缆后,进行下一步的工作。

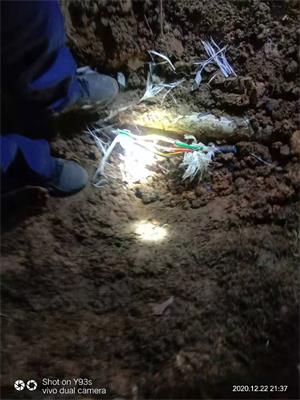

   在进行一系列检测后,开始精确定位,在故障电缆故障波形卡位显示137米,再用KD-212电缆故障综合测试仪用电插法,以30分钟后在139米左右的找到故障点。这次电缆故障已找出。等卡断电缆后,对后面电缆再用KD305绝缘电阻测试仪分别对主芯线与保护接地以500V电压进行绝缘检测,测出绝缘阻值为40MΩ.
