凯迪正大谈确实电缆故障发生在哪里的两个重要步骤

发布日期:2020-06-15 00:00 点击:

凯迪正大谈确实电缆故障发生在哪里的两个重要步骤


熟悉电缆故障的朋友都知道,查找电缆故障的位置不必像在大海捞针中查找针头一样,有许多定位方法,再加上新的检测技术仪器地下电缆故障测试仪定位,使这项任务变得更加容易和耗时,但是,您应该了解,没有“最佳”的单一方法或方法组合。您针对具体情况选择适当的方法以及使用该方法的技巧,是安全,有效地定位电缆故障而不损坏电缆的关键。

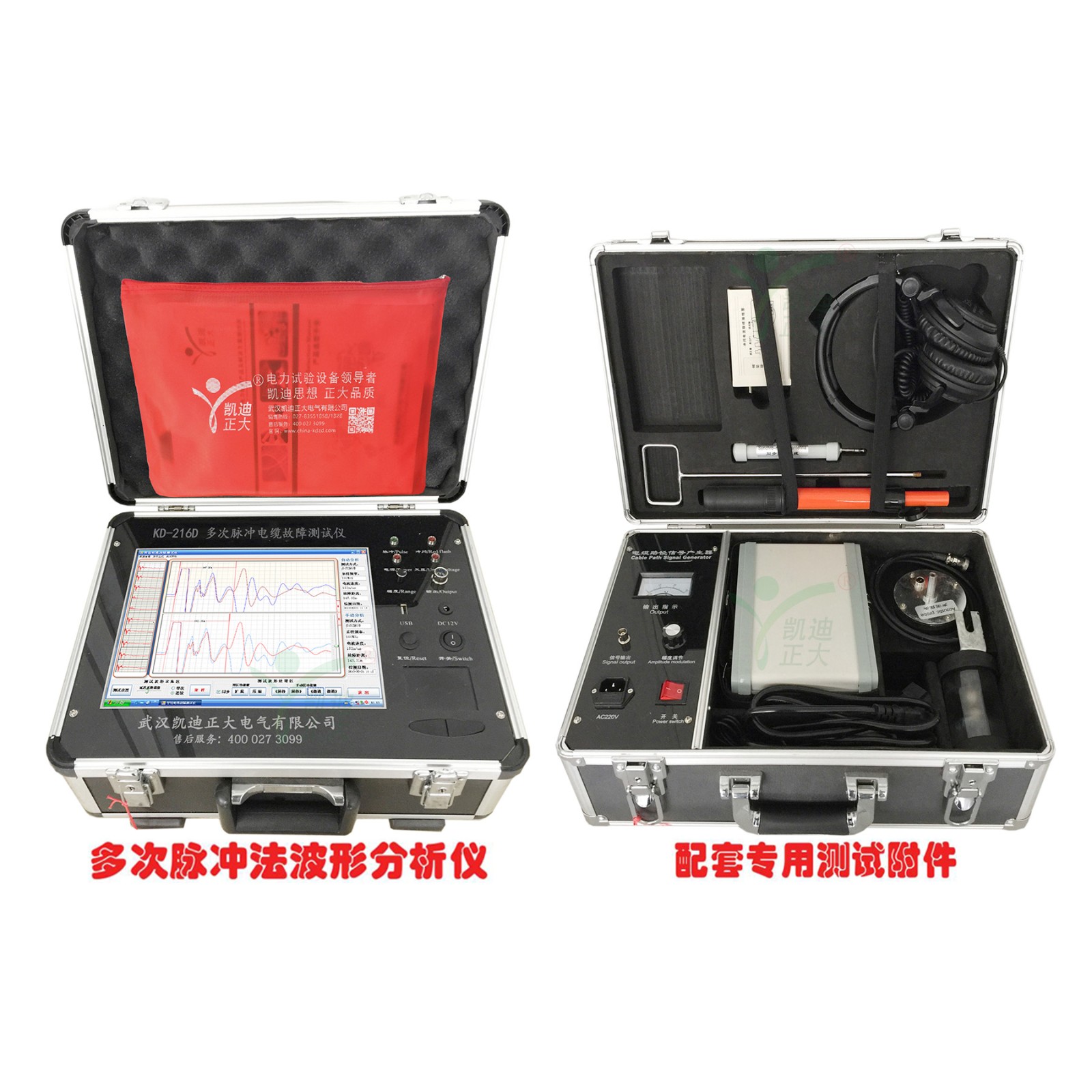

KD-216D 多次脉冲电缆故障定位仪 (1).jpg

路径查找


路径查找是不知电缆具体走向(路由)时使用,如果您对现场非常了解可以跳过此步骤,具体方法为:

① 将发生机的红色线接入低压电缆的故障相,发射机的黑色线接入大地

② 接收机用专用导线连接磁棒,并将磁棒垂直地面方向

③ 打开接收机和发射机电源,在发射机设置面板按下路径选择按钮,此时接收机与发射机有一个短时间的信号匹配过程,这个过程无须人工干预,时间大约2S钟,所以,配对过程中不要将发生机和接收机相隔太远,否者匹配不成功是会导致测量不准

④ 配对完成之后,发射机原地不动,接收机沿路面测量,接收机为接收到信号时发出‘滴滴’有间隙的提示声,如果声音逐渐减弱甚至没有声音表明接收机正好处于低压电缆的垂直正上方,查找结束之前做好标记即可。


故障定位


路径找到之后就需要进行故障的定位,在接线不变的情况下,将发生主机的面板设置到故障选项,同时接入跨步电位采集器的单元模块,沿着低压电缆的路径方向平行查找,查找过程中观察箭头的指示方向,如果偏向红色侧,那么跨步采样器往对应侧移动,以此类推,当移到红色(绿色)侧指示器相反向指示,那么,跨步采样器下即为低压电缆故障点。
