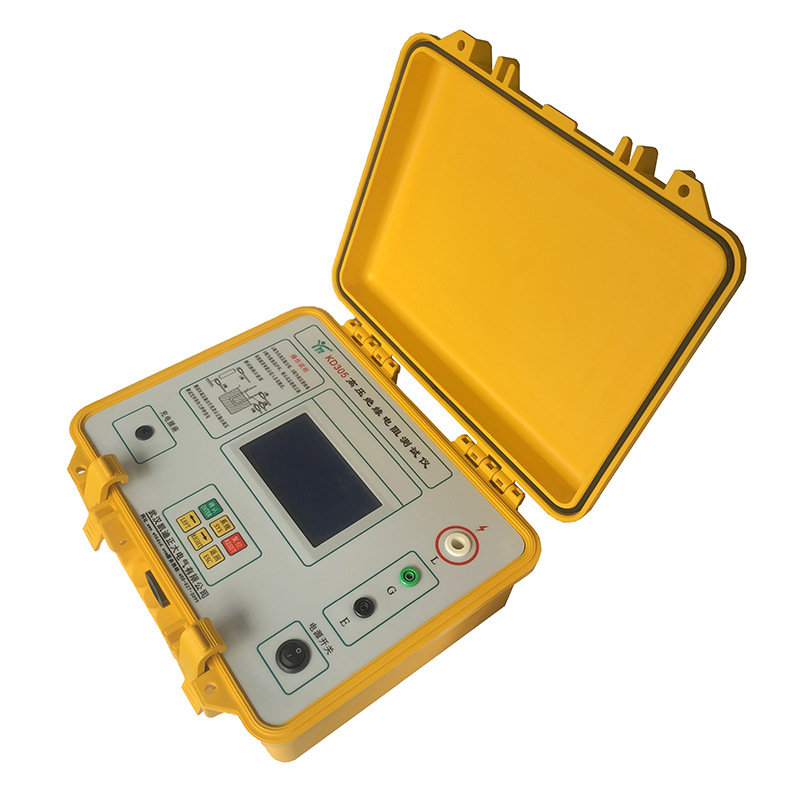

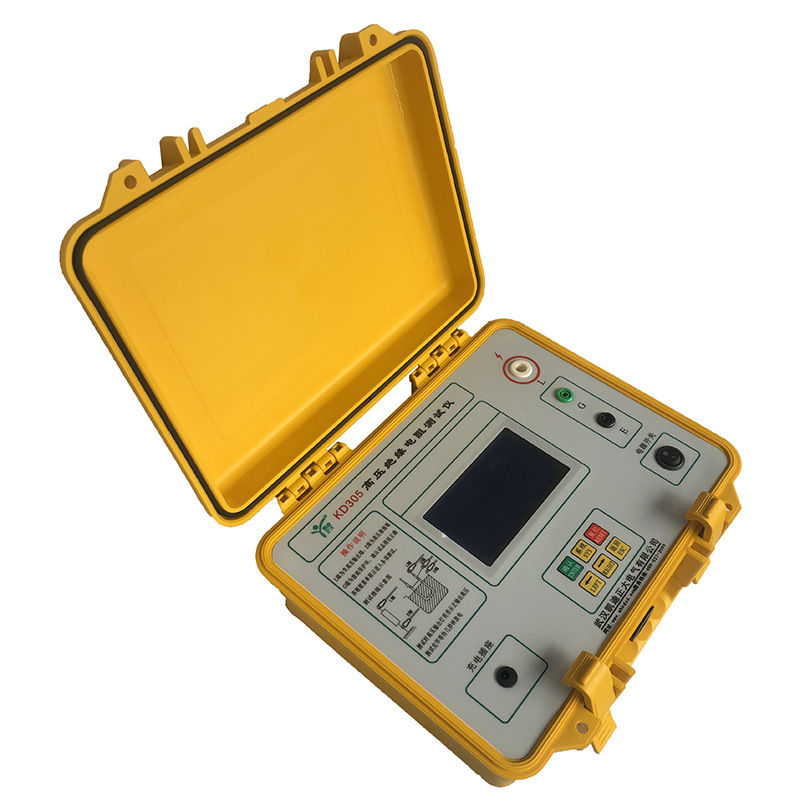

KD305绝缘电阻测试仪

销售热线： 027-83551828/83551858
图文传真： 027-83551868
技术支持：18162775262
浏览次数：
留言咨询

产品概述
产品特点
详细参数
售后保障
校准证书
相关问答

概述
KD305绝缘电阻测试仪对众多的电力设备如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验，首先是要做绝缘电阻测试。近年来随着电力事业的飞速发展,大容量设备的使用不断增加，用普通的兆欧表无法检测其绝缘性能。

在测试大容量电力设备的绝缘电阻时，绝缘电阻值和加压的时间有关，加压时间越长，绝缘阻值越高，这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验，为下一步的泄漏、介质损耗、局部放电等，绝缘性能试验提供安全保障。我公司依照电力标准化规程特推出KD305绝缘电阻测试仪，对电力设备进行绝缘、吸收比、极化指数耐压泄漏试验，为系列绝缘试验提供前期准确判断。

由于充电电流直接影响到大容量容性试品的绝缘值测试，因此需要大的充电电流，充电能力越强吸收比测试值就越接近真实值。KD305短路电流大于5mA,克服了普通型兆欧表短路电流小，测试不准确、易受干扰等弊端。KD305采取适时电压电流采样做除法运算，所以在测试时即便电压发生变化，由欧姆定理计算得到的电阻值也是准确的。

KD305绝缘电阻测试仪采用单片机控制流程，人机界面对话，携带方便，操作简单；内附高性能大容量充电电池，交直流两用，并设有欠压保护和电池过充保护。仪器测试大容性负载时，测试完成后自动放电速度快，实时监测放电过程。本仪器可以自动显示当前时间，保存历史测试数据及时间，为试验人员提供方便。

主要技术指标
1. 输出电压：
-DC500V，-DC1000V，-DC2500V，-DC5000V，-DC10000V
误差：±5％FS(FS为满量程值)；
满足对容性负载快速充电的要求
短路电流5mA，自动快速放电功能，并有残余电压显示

2.功能参数：
可以自动转换量程，读数方便
电阻显示范围：0Ω到35T
500V,0-10G
1000V,0-10G，
2500V,0-500G,
5000V,0-10T,
10000V,0-35T,
模拟进度条显示 0-10T
电容放电：从5000 V至50 V，
防护等级：IP65（盖子封闭），IP40（盖子打开）
安全性：符合IEC61010-1，CATIV600 V要求

3. 电阻测试精度范围
1 M～10MΩ误差： ±5％FS(FS为满量程值)；
10M～10GΩ误差： ±3％FS(FS为满量程值)；
10G～100GΩ误差：±5％FS(FS为满量程值)；
100G～500GΩ误差： ±20％FS(FS为满量程值)；

4.电压测试功能，自动放电功能
仪器测试完毕自动检测残余电压，并自动放电，
保护设备和人身安全。
直流电压测试：600V
交流电压测试：600V

5.其他功能
1）自动计时功能(最大计时600S)，仪器蜂鸣器每秒短鸣一次，每间隔15秒着重短鸣一次。
2）自动测量计算并显示R15S、R60S、R600S吸收比、极化指数值。
3）进入系统菜单可以选择查看记录，修改时间，短路电流，滤波设置。
4）抗干扰能力强，读数稳定、可靠。
5）完备的保护功能，保障操作安全。

6. 使用条件
环境温度： 0℃－40℃
相对湿度： ≤70％RH

7. 电源适用范围
交流：220V±10% 充电（内置大容量锂电，交直两用，便携式）
当电池电量不足时自动关机。

8. 体积与重量
体积：280mm×210mm×100mm；
重量：＜5kg

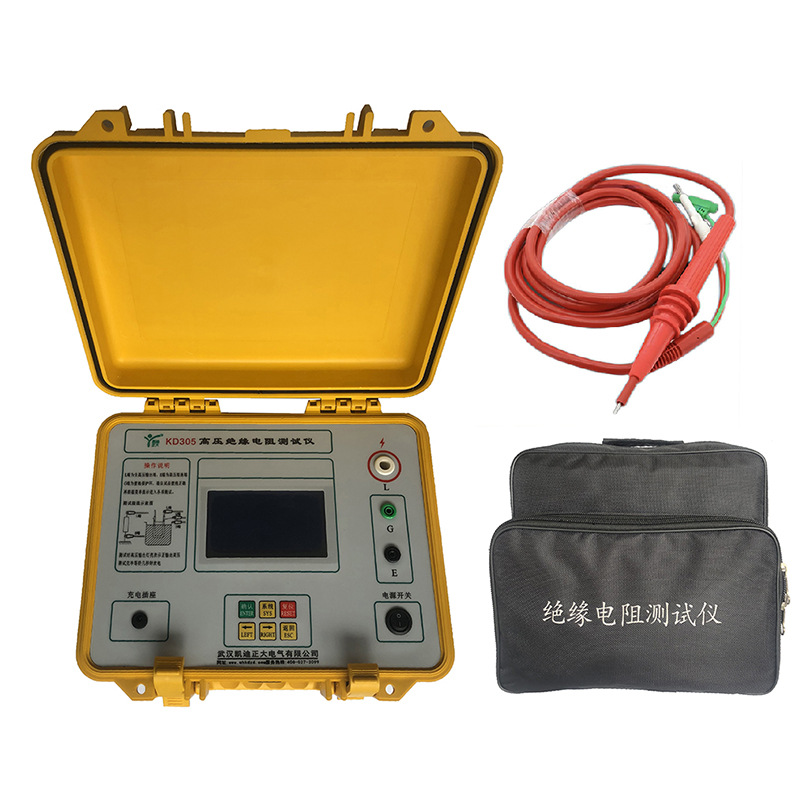

装箱清单

主机：1台
测试线：3根
合格证：1份
检验报告：1份
说明书：1份
锂电池充电器：1个
钩子（带高压测试棒才有）：1个
夹子（带高压测试棒才有）：1个
