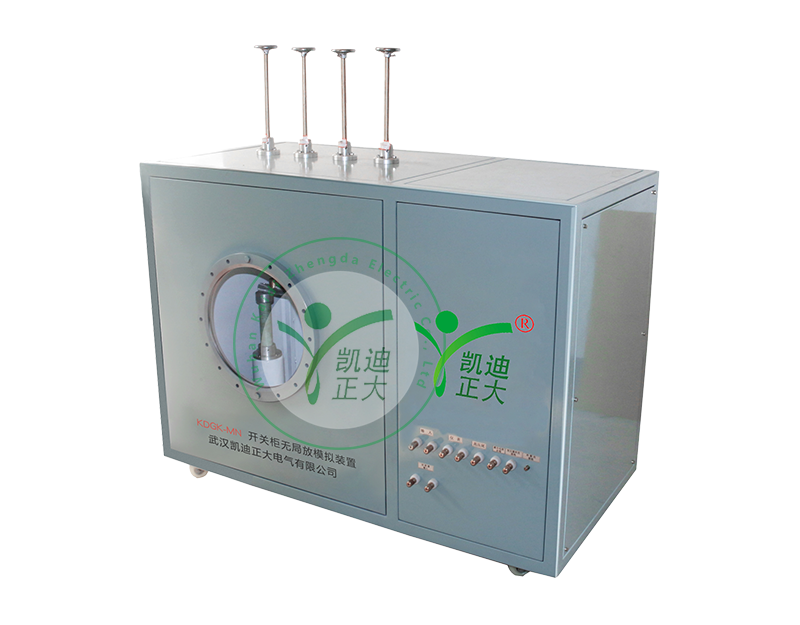

KDGK-MN开关柜无局放模拟试验装置
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
产品简介
产品包括断路器模拟装置,控制器和控制盒,控制盒包括盒体,控制按钮和信号装置,控制按钮和信号装置设置于盒体的表面,且均与控制器连接.控制按钮和信号装置集中安装于控制盒的盒体表面上。
由于控制盒上的控制按钮和信号装置集中安装,使开关柜模拟实验控制装置体积小,且无需购买大量的大型试验装置即可进行开关柜模拟实验,经济且适用于大量的模拟开关柜实验。且可对控制盒上的各元件进行直观控制，使安装及固定更加灵活,体积小,实现实验装置的小型化,可适用于模拟开关柜实验,无需笨重的试验台。
各部件功能及参数
1. 无局放高压变压器
输入电压：220V
输入电流：13.6A
额定功率：3kVA
输出电压：0--30kV
高压电流：0.1A
仪表电压：100V
测量精度：±1%
额定电压局部放电量：≤3PC
2. 耦合电容器
额定电压：30kV
额定电容量：100pf
3. 放电模型
放电模型分为：尖端、悬浮、颗粒、气隙各一个
4. 红外加热系统
加热系统电压： 220V
加热系统功率： 2kW
加热方式：手动控制
产品特点
真实性好：按实体开关柜设计，真实模拟开关柜内部的各种局放故障。
故障模拟:可模拟开关柜尖端、悬浮、气隙、颗粒、沿面等放电类型，多 种放电可复合产生。
放电可控:可任意选择放电种类，控制各放电信号的起始电压、熄灭电压 和放电强度。
检测多样化:可为脉冲电流、特高频、超声波、暂态地电压等技术检测提供 试验平台。
计量传递:内建脉冲电流法相关耦合、校验单元，可同步检测实验装置的 局放水平，作为仪器考核的依据。
稳定性好:各放电模块可重复使用，放电特征稳定。
可视化:内置红外视频探头，方便观察内部状态，捕捉放电视频。
操作便捷:各类故障的产生及消失，可在装置外直接调控。
安全可靠:升压设备内置，高压与外界隔离，操作安全可靠。
系统组成部分
1.无局放高压变压器 1台
2.局部放电耦合电容器 1只
3.放电模型 4只
4.红外加热 1个
5.开关柜 1个
