微机继电保护测试仪

您的当前位置: 首 页 - 微机继电保护测试仪 -

微机继电保护测试仪

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持:18162775262
  • 浏览次数:
  • 留言咨询
  • 产品概述
  • 产品特点
  • 详细参数
  • 售后保障
  • 校准证书
  • 相关问答

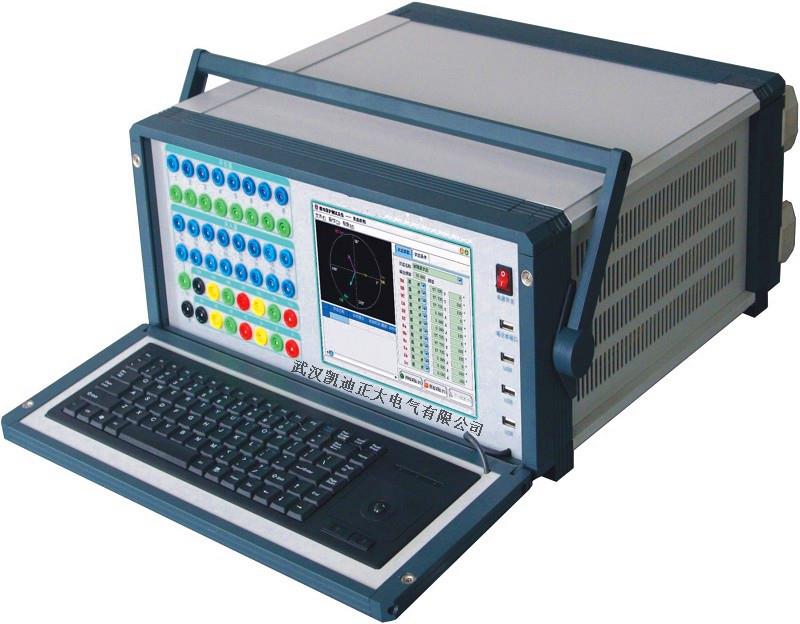

   KDJB-60B微机继电保护测试仪采用高速、高性能数字控制处理器作为控制微机,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。采用高速高位D/A转换器,保证了全范围内电流、电压的精度和线性。

   由于D/A分辨率高和拟合密度高,波形失真小,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现精确移相、谐波叠加,高频率时亦可保证高的精度。各相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。

   功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流超过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。


微机继电保护测试仪

1、输出多达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式。

2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏,可以提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;

3、输出端采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

4、输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

5、可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

6、设有一路独立110V 及 220V专用可调直流电源输出,方便现场检验使用。

7、新一代KDJB-60B测试仪设有10路开入和8路开出,方便做备自投试验。输入接点为空接点和0~250V电位接点兼容,可智能自动识别。

8、提供各种自动测试软件模块和GPS同步触发试验(选配)等。

9、可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试数据,显示矢量图,打印报表等;

10、散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。


1、交流电流输出

  6相电流输出时每相输出(有效值)    0~30A   输出精度   ∠0.1级(主量程内

  3相电流输出时每相输出(有效值)    0~60A

  6相并联电流输出(有效值)         0~180A

  相电流长时间允许工作值(有效值)   10A

  相电流最大输出功率   400VA

  6相并联电流最大输出时允许工作时间   10s

  频率范围(基波)   0~1000Hz

  谐波次数   0~20 次

2、直流电流输出

  电流输出   0~±10A / 每相 ,0~±60A / 6并   输出精度   0.1级

  最大输出负载电压   18V

3、交流电压输出

  相电压输出(有效值)   0~120V    输出精度   0.1级

  线电压输出(有效值)   0~240V

  相电压 / 线电压输出功   80VA / 100VA

  频率范围(基波)   20~1000Hz

  谐波次数   1~20次

4、直流电压输出

  相电压输出幅值   0~±160V    输出精度   0.1级

  线电压输出幅值   0~±320V

  相电压/ 线电压输出功率   70VA / 140VA

5、开关量

  10路开关量输入

  空接点     1~20mA,24V

  电位接点接入  “0”:0 ~ +6V; “1”:+11 V ~ +250 V

6对开关量输出          DC:220 V/0.2 A;AC:220 V/0.5 A

7、时间测量范围

      0.1ms ~ 9999s ,    测量精度 <0.1mS

8、体积重量:480×360×200mm³ ,19kg


尊敬的武汉凯迪正大电气有限公司用户,我们对您做出如下承诺:

一、产品质量保证:

 1、我方保证提供的产品为符合技术条件优质产品,对人和环境不会造成危害!

 2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

 3、我方保证所提供产品经过严格的出厂检验,根据客户要求可以进行国家相关机构的检验鉴定。

 4、我方对供应产品的软件提供免费升级。

二、售前服务:

 1、提供专业咨询:我们保证在2小时内回复您所提出的专业技术问题,免费进行技术沟通,帮助选型。

 2、提供详细的资料:我们保证在24内将您所需要的相关技术资料邮出。

 3、提供合理的报价:我们保证在2小时内对您所需要的产品进行合理的报价。

 4、提供考察接待:我们保证随时接待您的考察,尽力为您的考察工作提供各种便利条件。

三、售中服务:

 1、无论合同大小,我们保证都将认真、严谨、诚信的对待每份合同。

 2、我们保证符合您的要求,签定严密的、科学的《技术协议》。

 3、我们保证守时、保质、保量的严格执行合同规定的各项条款。

 4、我们保证按合同规定提供送货、安装、调试、培训等各项服务。

四、 售后服务:

 1、若产品在使用过程中存在疑虑,我们保证15分钟内进行电话指导,直至最终解决问题。

 2、我们保证产品在3年内免费保修、检定和校准,并提供终身维修服务。保修期内凡因产品质量引起的产品维修,元器件费用由我公司承担。

 3、我们保证为贵单位建立详细的客户档案,定期对贵单位所使用的仪器设备进行跟踪服务。

 4、用户在使用武汉凯迪正大电气有限公司产品的同时,我公司也为用户提供相关的延伸服务,包括:产品的升级、产品的换购等。



  KDJB-IV智能单相继电保护测试仪是在原有JBC的基础上有那些特点?

  答:新开发的高智能化,多功能继电保护校验仪器。本仪器采用单片微机技术,由自动同期数字毫秒表,逻辑控制单元,多功能数显单元,高精度数据采集及处理单元,电流、电压输出单元,过载及超量程保护单元等部分组成,自带打印及显示,测试过程全自动,大大提高测量精度及工作效率。具有外形美观,性能可靠,操作简便,功能较齐全等优点,是校验继电保护装置理想的仪器。

  1、本机可测试各种交直流、电流、电压、中间、自保持, 信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,释放电压(电流)值,各种触头(常开、常闭、转换、延时)的吸合时间和断开时间,均自动测试三次并储存数,并自动计算三次均值的返回系数且打印, 可重复显示及打印测试结果。

  2、本机可方便地测试重合闸继电器的各项参数。

  3、采用了精密的计时基准(10微秒)及长达999秒的计数器 ,所以可单独作为精密毫秒计取代传统的秒表。

  4、由于本机采用了微机控制, 面板上仅有16个触摸开关,就可方便的完成各种测试功能,改变了老式继保仪必须关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。本机还设有自检,报错功能,极大地方便了检查、维修。

  5、本机设有全面的自检,自我保护功能,开机后本机立即投入自检,在过载和过量程时,保护电路将快速切断输出并发出声、光提醒,极大地降低了因误操作带来的不必要损失。

  6、智能化程度高,仅按一个键,即可测出通用继电器的全部参数,并自动打印全部数据,使您从繁锁的测试操作中解脱出来。

  7、本机显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。

  8、本机打印的数据全部使用汉字,如“吸合电压”、“断开电压”、“常开吸合时间”等。
