SF6气体回收充放装置
SF6气体回收充放装置
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
KDQH-33型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。
净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。
系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。
另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。
系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。
系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

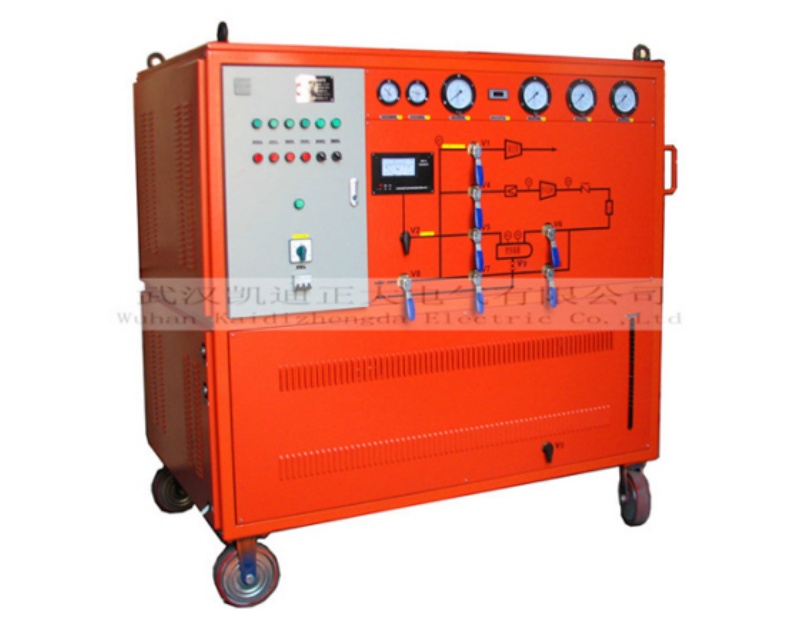

总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。
KDQH-33气体回收装置主要特点
★数字式真空表 ★电磁真空装置
★五大功能齐全 ★液态或气态储存
★调压气体回充 ★储气罐液态储存
★坚固、紧凑设计 ★直接外输液态接口
KDQH-33气体回收装置性能
*从SF6设备中抽取SF6气体
*将抽取气体液化储存
*SF6设备检修完毕，抽走空气水份和颗粒
*将储存的SF6气体自循环干燥净化,将储存的SF6汽化，然后输送到SF6设备
*在储罐及外部气瓶之间输送液态SF6
1、回收初压力≤0.8MPa；回收终压力≤50KPa；回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。
2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。
3、抽真空：装置极限真空度小于等于10 Pa；对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。
4、贮存容器容积0.015m3；名义液态贮存量50kg；最高贮存压力3.8 MPa
5、净化：对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
6、年泄漏率≤1%名义储存量
7、噪声≤75dB(A)声压级
8、工作环境温度 -10°—40℃
9、功率≤5KW
10、电源：交流三相五线制 50HZ 380V±10%
11、重量约500 kg
12、外形尺寸（长×宽×高）：1360×800×1300
尊敬的武汉凯迪正大电气有限公司用户，我们对您做出如下承诺：
一、产品质量保证：
1、我方保证提供的产品为符合技术条件优质产品，对人和环境不会造成危害！
2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。
3、我方保证所提供产品经过严格的出厂检验，根据客户要求可以进行国家相关机构的检验鉴定。
4、我方对供应产品的软件提供免费升级。
二、售前服务：
1、提供专业咨询：我们保证在2小时内回复您所提出的专业技术问题，免费进行技术沟通，帮助选型。
2、提供详细的资料：我们保证在24内将您所需要的相关技术资料邮出。
3、提供合理的报价：我们保证在2小时内对您所需要的产品进行合理的报价。
4、提供考察接待：我们保证随时接待您的考察，尽力为您的考察工作提供各种便利条件。
三、售中服务：
1、无论合同大小，我们保证都将认真、严谨、诚信的对待每份合同。
2、我们保证符合您的要求，签定严密的、科学的《技术协议》。
3、我们保证守时、保质、保量的严格执行合同规定的各项条款。
4、我们保证按合同规定提供送货、安装、调试、培训等各项服务。
四、 售后服务：
1、若产品在使用过程中存在疑虑，我们保证15分钟内进行电话指导，直至最终解决问题。
2、我们保证产品在3年内免费保修、检定和校准，并提供终身维修服务。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。
3、我们保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。
4、用户在使用武汉凯迪正大电气有限公司产品的同时，我公司也为用户提供相关的延伸服务，包括：产品的升级、产品的换购等。
KDQH-33型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。
净化功能是在完成上述回收、充放功能时同步完成的。
