高压绝缘耐压试验设备_KDYDJ-10kVA/100kV 工频耐压试验装置

产品概述

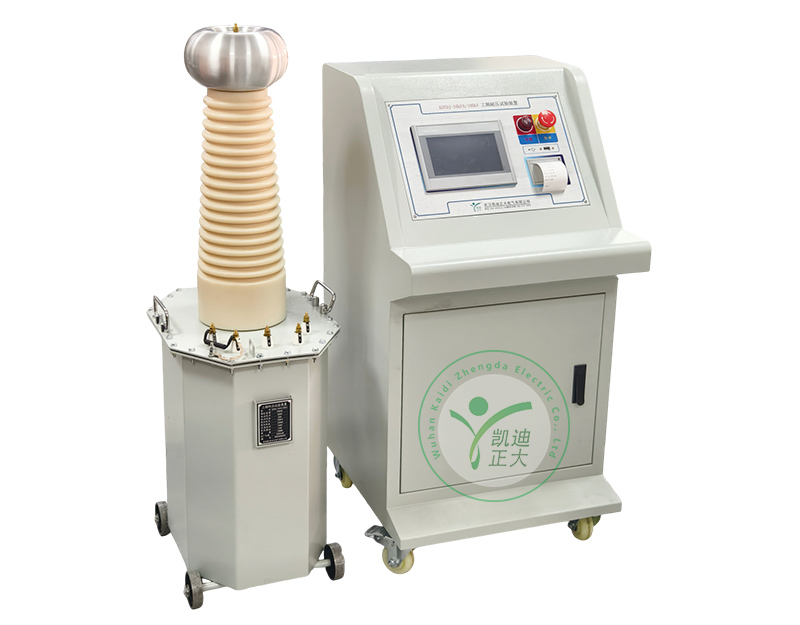

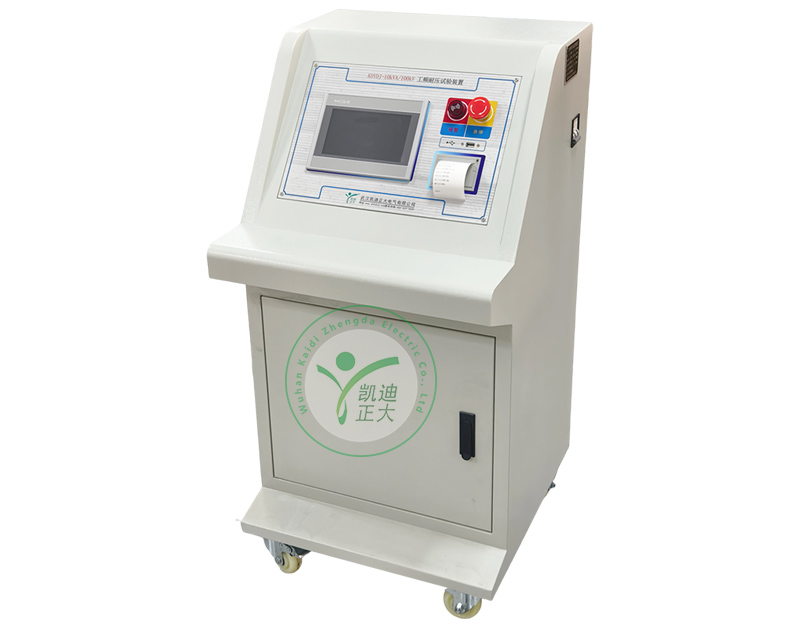

1.操作台
智能操作台是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。
智能操作台产品执行标准：DL/T 845.1 - 2004。采用先进的微电子芯片处理技术、触摸屏控制，操作简单明了。全部测试参数设定后自动进行测试，无需人工干预。

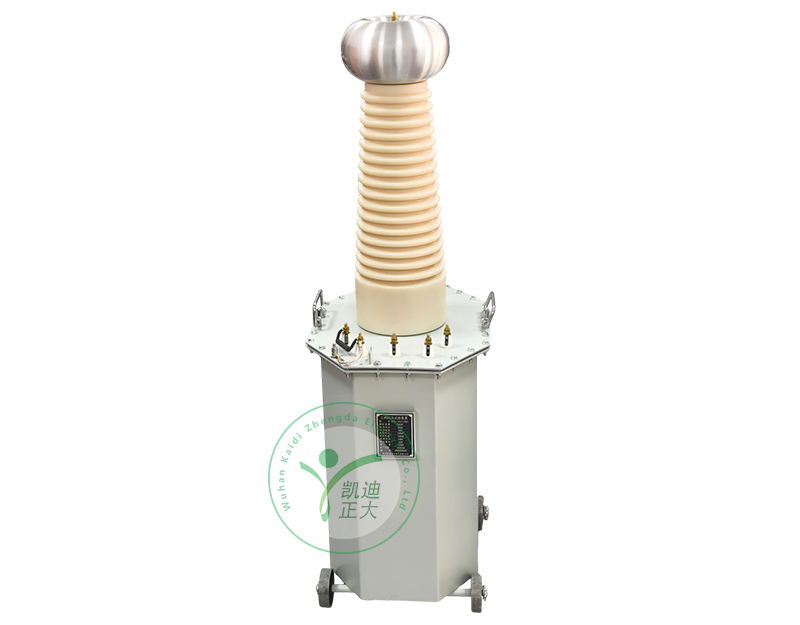

2.试验变压器
试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。
产品符合标准 DL/848.2～2004工频耐压试验装置

产品特点

1.操作台
● 电压、电流、时间、状态信息及提示信息等数据7寸高清触摸彩屏（可选配10寸）显示，读数清晰、直观；
● 全中文界面，操作简单明了，可适应多种应用场合；
● 自动模式、手动模式；
● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；
● 按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；
● 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；
● 试验过程中，有闪烁光的声音显示，时刻提醒操作人员注意安全；
● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；
● 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
● 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；（手动控制台/箱无此功能）
● 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；（手动控制台/箱无此功能）
● 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；
● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

2.试验变压器
YDJ交流型试验变压器、TDM交直流两用轻型高压试验变压器采用优质冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式，低压线圈在内，高压线圈在外；这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。具有体积小、重量轻、外形美观、移动方便等优点。

详细参数

操作台

● 额定容量：5-300kVA
● 低压额定电流：25-789A
● 低压额定电压：200V/400V
● 高压额定电流：3000mA
● 高压电压：50-100kV
● 仪表电压： 100V
● 电压传感器测量精度：0.2 ％FS
● 低压电流传感器测量精度：0.2％FS
● 计时长度：0 ～ 9999S(特殊模式可用于长时间工作)
● 电源电源： AC380，三相四线；50Hz±2 Hz
● 使用环境：环境温度 0～50 ℃ 相对湿度 ≤85%RH
注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制)

试验变压器

1.YDJ系列交流试变技术参数

型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
型号	容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-2	2	20	100	200	10	200	10
YDJ-3	3	30	100	200	15	300	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	220/380	50/26	500	10
YDJ-10	10	10	1000	200	50	100	10
YDJ-20	20	50	400	380	53	500	10
YDJ-30	30	20	1500	380	79	200	10
YDJ-30	30	50	600	380	79	500	10
YDJ-40	40	50	800	380	105	500	10
YDJ-50	50	50	1000	380	132	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-6	6	20	300	200	30	200	10
YDJ-6	6	100	60	200	30	1000	10
YDJ-10	10	100	100	200/380	50/26	1000	10
YDJ-20	20	100	200	380	53	1000	10
YDJ-30	30	100	300	380	79	1000	10
YDJ-40	40	10	400	380	105	1000	10
YDJ-50	50	100	500	380	132	1000	10
YDJ-75	75	100	750	380	197.3	1000	10
YDJ-100	100	100	1000	500	263	1000	10
YDJ-120	120	120	1200	500	315.7	1000	10
YDJ-150	150	100	1500	500	300	1000	10
YDJ-200	200	100	2000	500	400	1000	10
YDJ-20	20	120	166.6	380	52	1200	10
YDJ-250	250	100	2500	500	500	1000	10
YDJ-10	10	150	66.6	380	26.3	1500	10
YDJ-15	15	150	100	380	39.4	1500	10
YDJ-20	20	150	133	380	52	1500	10
YDJ-30	30	150	200	380	79	1500	10
YDJ-50	50	150	333	380	132	1500	10
YDJ-100	100	150	666	500	263	1500	10
YDJ-150	150	150	1000	500	300	1500	10
YDJ-200	200	150	1333	500	400	1500	10
YDJ-250	250	150	1666	500	500	1500	10
YDJ-15	15	160	93.7	220	68	1600	10
YDJ-30	30	200	150	380	79	2000	10
YDJ-50	50	200	250	380	132	2000	10
YDJ-100	100	200	500	500	263	2000	10
YDJ-150	150	200	750	500	300	2000	10
YDJ-200	200	200	1000	500	400	2000	10
YDJ-250	250	200	1250	500	500	2500	10
YDJ-30	30	250	120	380	79	2500	10
YDJ-50	50	250	200	380	132	2500	10
YDJ-100	100	250	400	500	263	2500	10
YDJ-150	150	250	600	500	300	2500	10
YDJ-200	200	250	800	500	400	2500	10
YDJ-250	250	250	1000	500	500	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

2.TDM交直流试变技术参数

型号	容量（KVA）	高压输出（KV）		高压电流（mA）		低压输入		变比	温升℃ 30分钟
型号	容量（KVA）	AC	DC	AC	DC	电压V	电流A	变比	温升℃ 30分钟
TDM-2	2	20	28	100	15	200	10	200	10
TDM-3	3	30	42	100	15	200	15	300	10
TDM-5	5	50	70	100	71	200/380	25	500	10
TDM-10	10	50	70	200	142	220/380	50/26	500	10
TDM-20	20	50	70	400	286	380	53	500	10
TDM-30	30	50	70	600	429	380	79	500	10
TDM-40	40	50	70	800	571	380	105	500	10
TDM-50	50	50	70	1000	714	380	132	500	10
TDM-5	5	100	140	100	71	200/380	25	1000	10
TDM-10	10	100	140	100	71	200/380	50/26	1000	10
TDM-20	20	100	140	200	142	380	53	1000	10
TDM-40	40	100	140	400	286	380	105	1000	10
