DS10型高压电缆外护套故障测试系统

发布日期:2018-08-03 08:48 点击:

系统简介

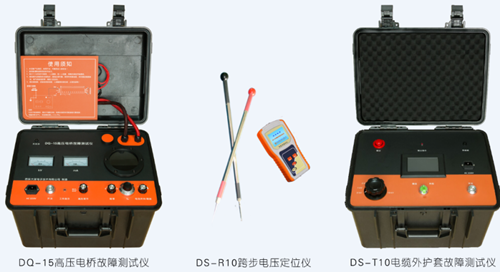

DS10型高压电缆外护套故障定位系统主要用于进行高压电缆外护套故障的预定位,单芯电缆外护套故障的精确定点,低压电缆接地泄漏故障的精确定点,也可以用来进行交联电缆外护套的耐压试验,快速准确查找单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患,同时可对高密度聚乙烯、聚氯乙烯电缆外护套进行直流耐压实验(10kV及以下),是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必需的专用设备。


测试原理

高压电缆外护套故障的测寻,同电力电缆故障探测一样,一般要经过粗测”和“定点”二个步骤:

粗测:超高压外护套接地故障的粗测(初步测距)一般采用压降法和电桥法测试。电桥法测试准确,使用方便,但由于电桥法不能测试多点接地故障,也不能测试三相电缆链式接地连线的故障,而压降法却可弥补上述问题。

定点:外护套接地故障的精确定点则采用跨步电压法,通过两根接地探钎,寻找土壤中电势最低点而精确定点。在故障点处流入大地的测试电流导致故障点处为正负电压峰值转换点,在故障点前接近故障时,跨步电压增加,越过故障后跨步电压减小,并且极性改变。在接地故障点正上方时,液晶指示停在零位,则此处为故障点的准确位置。
