DT-L200 路灯电缆故障综合测试系统

发布日期：2018-08-01 14:54 点击：

系统简介

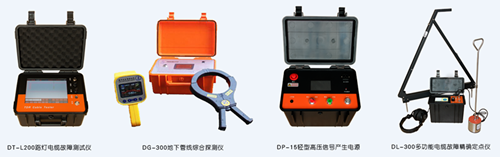

DT-L200路灯电缆故障综合测试系统是我公司专为既有高压电缆，又有低压电缆及路灯电缆故障定位的情况而设计研发的一套系统产品。该系统由DT-L200 路灯电缆故障测试仪、DG-300地下管线综合探测仪、DP-15轻型高压信号产生电源和DL-300多功能电缆故障精确定点仪四部分组成，研发团队根据多年全国路灯电缆出现的混线、断线、封闭性故障、穿管、硬化路面敷设等问题类型，巧妙配置此套系统，仪器功能上相互配合、互补工作，完全满足不同用户、不同场合、不同敷设条件的路灯电缆故障测试。其中DL-300多功能电缆故障精确定点仪包含声磁同步和跨步电压两种模式，在封闭性电缆故障、硬化路面敷设等条件下，能够多种方式方法，准确找到故障点。


功能特点

1. 用于路灯电缆的各类故障的快速测试及相关维护工作，包括开路、短路、低阻、死接地、高阻泄漏、高阻闪络性等故障类型，能实现路灯电缆故障的预定位、精确定点、带电或停电电缆路径查询、电缆带电或停电识别等。

2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。

3. 全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

4. 工业级8寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

5. 全局波形和局部波形同步显示，便于整体分析和细节调整。

6. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

7. 内置电源供电，在无电源环境中均可长时间使用。

8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。

9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

10. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

11. 测试信号提供多种脉冲宽度，无测试盲区。

主要参数

DT-L200 路灯电缆故障测试仪	采样方法	低压脉冲法、冲击闪络法、速度测量法
	测试脉宽	0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
	分辨率及精度	分辨率1m，测试精度0.1m
	显示方式	工业级8.0寸彩色触摸液晶屏
	操作方式	触摸屏操作、物理旋钮操作
DG-300 地下管线综合探测仪	测试模式	直连方式、感应方式、耦合方式
	液晶显示	自动背光照明，显示输出能量、模式等信息
	供电电池	锂电池供电，电量图形显示，最大功率连续工作＞8h
	罗盘指示	左右自动指示目标电缆位置
DP-15 轻型高压信号产生电源	输出电压	负直流0～15kV，连续可调
	冲击能量	563J（1125J）
	放电周期	min 3S
DL-300 多功能电缆故障精确定点仪	工作模式	声磁定点模式、跨步电压模式
	显示方式	4.3寸高亮OLED显示器，分辨率为480*272
	频率范围	全通100Hz～1500Hz；低通100Hz～ 400Hz；带通150Hz～ 600Hz；高通200Hz～1500Hz。
	测试精度	10cm
