隐蔽性配网架空线路接地故障查找方案

发布日期:2017-02-17 00:00 点击:

KDJK-10KV配电线路接地故障点巡查装置解决接地故障查找的烦恼

    10kV辐射型配网架空线路,覆盖面广,地形复杂,导致“线路故障多、变电站越级跳闸多、故障查找困难”。主要靠人工排查故障,缺乏自动化技术手段,线路的运行电流、电压、开关状态不能实时掌握。开关本体保护定值无法远程调整,现场维护工作繁重等一系列架空线路运维存在困难。使用KDJK-10KV配电线路接地故障点巡查装置(简称:巡查助手)查找故障,可以准确定位故障点,特别适用于瓷瓶击穿、避雷器击穿等隐性故障,故障查找快速、准确,携带方便。

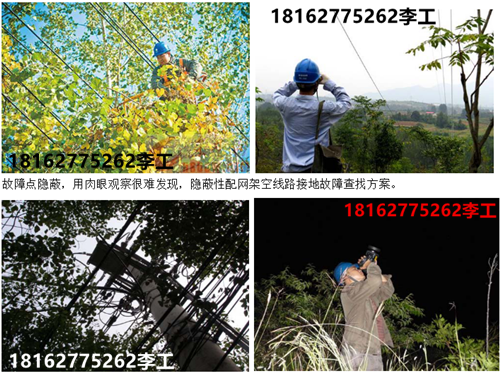

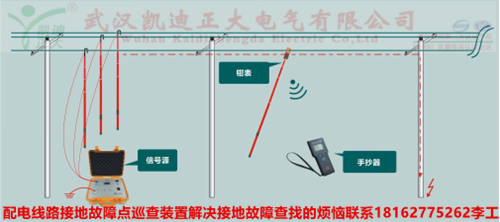

    “巡查助手”组成部件 :信号源(向故障线路注入信号),钳表(检测信号),手抄器(接收数据,确定故障点位置方向)线路分支多,地形复杂,使用传统的推拉试送、绝缘测试、逐级查找等方法,费时费力。故障点隐蔽,用肉眼观察很难发现,隐蔽性配网架空线路接地故障查找方案。


二、解决方法:使用单相接地故障点巡查装置(简称:巡查助手),可查找10kV架空线路单相接地故障点,例如:避雷器、瓷瓶、互感器、变压器内部器件等被击穿发生接地,查找快速、准确,操作安全,使用方便。可查到90%以上的永久性接地故障,缩短60%查找时间。

信号源:在停电状态下,向故障线路注入信号。

钳表:检测信号源注入的信号。

手抄器:接收并显示钳表发回的测量数据,判断故障点方向。

三、KDJK-10KV配电线路接地故障点巡查装置功能特点

1、故障定位快速、准确。与传统的绝缘摇表检测相比,巡查助手在查找接地故障时无需将故障线路分段,无需拉分段开关、变压器,平均用时45分钟,可缩短60%的查找时间,省时省力。

2、操作使用安全、可靠。操作人员通过绝缘杆操作,绝缘杆内部有熔断保护装置,确保操作安全。

3、结构简单、携带方便。信号源自带电源,可车载充电,无需发电机,重量只有10公斤,便于携带。
