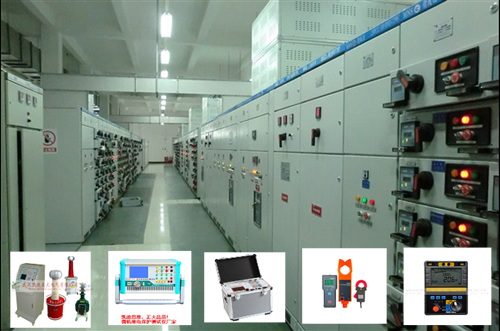

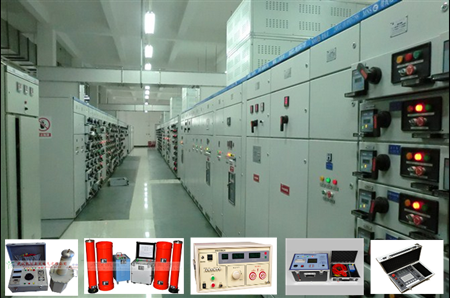

投入配电箱配备的试验和检测仪器设备有哪些？

    KD4276低压成套电气绝缘耐压接地泄漏电流功率六合一检测设备适用各类家电生产制造商，以及进行家电安全规范检测认证的机构，科研院所,机电制造业工业现场高密度的频繁测试，自动化切换安规测试项提高作业效率，降低人力成本，避免人为操作错误；遥控接口可配合传感器完成启动停止操作；可配合4001安规增速测试器进一步提高效率。

    安规测试满足GB47061、 GB4943、GB70001、GB38831和GBT12113等国家标准以及IEC60335-1、IEC60950 、IEC60598-1 、IEC60745-1和IEC60990等国际电工委员会标准的要求；交流耐压测试、接地电阻测试、绝缘电阻测试、动静态泄漏电流测试、低压启动和功率测试等功能可自由组合。测试精度达到2％，属行业领先水平；数字合成标准正弦波，经线 功率放大输出，实现了高电压和大电流的无触点调节，50/60HZ双频率测试，满足国内出口产品的测试要求；采用多路输出隔离电源供电。安规功能测试项均具有上下限设置功能，报警自动提示，可外置三色报警灯。人化人机界面，列表式LCD界面可完整显示各项设置参数，测试过程参数，测定结果参数，并实时进行声光报警提示；仪器具有多组设置记忆功能使操作者更省心，仪器具有密码保护功能可避免非专业人员误操作。仪器智能自检可测得实时环境下温湿度、操作工装等产生的误差量并消除；仪器自身具备防高压触电功能，遇异常自动报警04ms内停止输出，02S内放电完成，保护仪器及操作者安全。仪器具备软件校准功能，使参数校准简单化，避免打开机壳维护的危险操作。配备PLC遥控，RS232 RS485（选配）通讯接口；可实现仪器启动停止的遥控操作和测试数据的上传。

  1、满足GB4706.1-2005等国内外安规标准测试；符合JJG795-2004、JJG984-2004、JJG843-2007、JJG690-2003安规计量检定规程要求；

  2、测试迅速：以ARM7TDMI内核的微控制器为核心，测试通道实时捕获被测设备在测试过程中各参数变化情况，几秒钟内准确完成一项测试，最短在十秒内完成全部项目测试（耐压、绝缘、接地、泄漏、功率、启动六项测试），能满足生产线对测试时间的要求；

  3、输出方式先进：摒弃了传统仪表自耦变压器调节输出信号的方法，采用正弦脉宽调制（SPWM）技术产生50Hz或60Hz标准正弦波，经大功率MOS管驱动输出，实现了高电压和大电流的无触点调节，大大提高了仪器的可靠性；

  4、运行可靠：本系列测试仪整机线路采用了多种抗干扰措施，抗干扰能力强；同时具有硬件和软件保护，运行安全可靠；

  5、操作简单：本系列测试仪采用背光式液晶显示屏，光线柔和，清晰度高，受环境光线影响小；中文菜单提示操作步骤，光标指示，简明易懂；全屏显示测试结果，多组测试条件记忆，能方便地实现多种电器机型的测试；

  6、使用安全：自动过压、过流保护，使用更加安全；

  7、智能判别：可设定电压、电流下限判定，消除产品漏检；对产品测试失败，进行智能分析，声光报警

技术参数 耐压、泄漏、绝缘、接地、低压启动、功率六项联合测试(六合一)

显示方式 240×128点阵 蓝屏

隔离变压器容量 单相：2000W

过流保护门限 电流大于30A,超过5s保护

报警方式 声、光报警

接口功能 RS232、97电源接口、报警灯接口、遥控接口

选配功能 RS485接口、打印接口、脚踏开关接口、开关量接口

蜂鸣器报警声音 可开启，可关闭

测试组数 15个测试组，每组7个测试步

接地电

阻测试 空载输出电压 <12V

电流设定范围 AC 5A~30A 50Hz/60Hz 1A/步

电流精度 ±（3%×读数＋0.18A）

电流稳定度 小于0.4％ （10A电流，100mΩ）

接地电阻测量范围/精度 10～500mΩ ±（3%×显示值＋5个字）

接地电阻上限设定范围 3A≤电流≤10A：10～500mΩ；

11A≤电流≤25A：10～300mΩ；

26A≤电流≤30A：10～200mΩ 1mΩ/步

接地电阻下限设定范围 0~100mΩ

补偿电阻范围 0~200 mΩ自动测量，可开、关

接地电压测量范围/精度 30～7500mV ±（3%×显示值＋50mV）

接地电压上限设定范围 30～7500mV 1mV/步

接地电阻下限设定范围 0～3000mV

补偿电压范围 0～1000mV 自动测量，可开、关

测试时间范围/分辨率 1～999s 1s/步

绝缘电

阻测试 额定输出负载/电流 2VA（1000V/2mA） 2mA

输出电压范围/调整率 DC 500V/1000V <1%（从空载到满载）

输出电压纹波 <1% （纯阻1000V/1mA）

输出电压精度/分辨率 ±（3％×读数＋3V） 5V

绝缘电阻测量范围/精度 ≤100MΩ：±（3％×显示值＋3个字）；

>100 MΩ：±（8％×显示值＋8个字）

绝缘电阻上限设定范围 0～1000 MΩ

绝缘电阻下限设定范围 0.3～1000MΩ 0.1MΩ/步（≤100MΩ），1 MΩ/步（>100MΩ）

测试时间范围/分辨率 1～999s 1s/步

交流耐

压测试 额定输出负载 （AC：5000V/11mA）

输出电压范围/频率/调整率 500～5000V 50Hz/60Hz <3% （从空载到满载）

输出电压设定范围/精度 静态：AC，500～5000V; 动态：AC，500～4000V；

±（3％×读数＋10V）

击穿电流测量精度 ±（3％×读数＋0.03mA）

击穿电流预置报警范围 上限：0.1～11.00mA；下限：0～2.00mA；0.01mA/步

补偿电流范围 0.00～10.00mA，自动测量，可开、关

测试时间范围 1～999s   1s/步

缓升时间范围 0～100s   1s/步

泄漏测试 输出电压范围 1.06倍的输入电压（由隔离变压器输出，电压调整率5％）

泄漏类型设定 静态泄漏，动态泄漏

输出电压测量范围/精度 AC 60～280V/45～65Hz: ±（0.5％×显示值＋2个字）

泄漏电流设定范围 上限：0～5000μA 0.001mA；下限：0～2.000mA

补偿电流设定范围 0～1000μA，自动测量，可开、关

泄漏电流测量范围/精度 0.050mA～5000μA/ DC～10kHz：±（3％×显示值＋10uA）；

10k～1MHz：±（5％×显示值＋50μA）

测试时间范围 1～999s 1s/步

额定负载功率范围 2kW（4KW/6KW）可选

功率测试 输出电压范围 1.0倍输入电压（由隔离变压器输出，电压调整率5％）

功率设定范围/分辨率 上限：6～4200W 下限：0～4200W 1W/步

输出电压测量范围/精度 AC 60～280V 45～65Hz：±（0.5％×显示值＋2个字）

电流测量范围/精度 AC 0.030～3.999A，4.00～30.00A；

45～65Hz：±（0.5％×显示值＋0.020A）

有功功率测量范围/精度 30.0～199.9W：±（0.5％×显示值＋5W）；

200～4200W：±（0.5％×显示值＋30W）

功率因素测量范围/精度 0.100～1.000；±（2％×显示值＋2个字）

测试时间范围 1～999s 1s/步

启动测试 输出电压范围 0.85倍输入电压（由隔离变压器输出，电压调整率5％）

电流设定范围/分辨率 上限：0.30～25.00A 下限：0.00～25.00A 0.01A

输出电压测量范围/精度 AC 60～280V 45~65Hz：±（0.5％×显示值＋2个字）

电流测量范围/精度 AC 0.030～3.999A，4.00～25.00A；

45~65Hz：±（0.5％×显示值＋0.02A）

测试时间范围 1～999s 1s/步

尺寸 530(W)×1140(H)×460(D)
