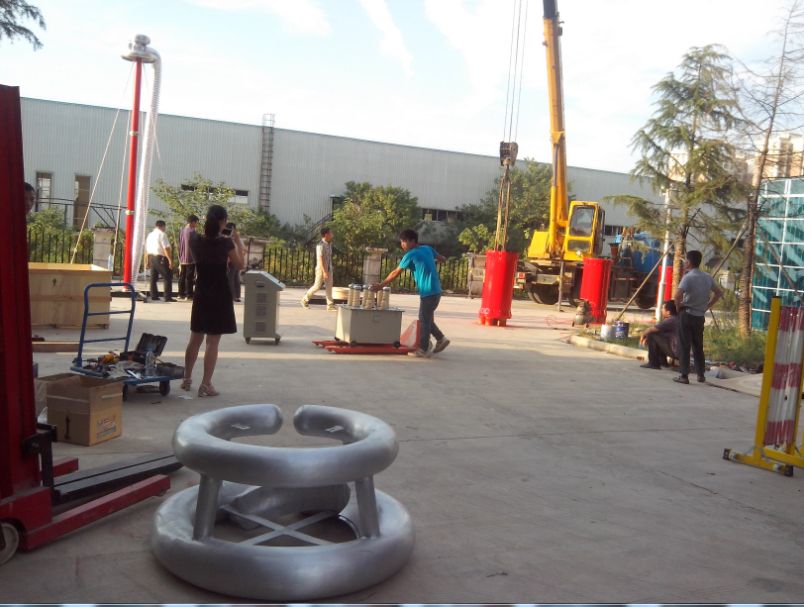

KDBQ-150kVA/150kV高压GIS交流耐压试验装置

发布日期:2017-02-08 00:00 点击:

一、GIS交流耐压试验装置系统执行标准

  1、GB50150-2006《电气装置安装工程电气设备交接试验标准》

  2、DL/T849.6-2004《电力设备专用测试仪器通用技术条件第6部分:高压谐振试验装置》

  3、JB/T9641-1999《试验变压器》

  4、GB10229《电抗器》

  5、GB/T.311-1997《高压输变电设备的绝缘与配合》

  6、DL/T846-2004《高电压测试设备通用技术条件》

  7、GB4793-1984《电子测量仪器安全要求》

  8、GB2900《电工名词术语》

  9、GB4208《外壳防护等级》

  10、GB191《包装贮运标志》

  11、GB/T16927-1997《高电压试验技术》

二、GIS交流耐压试验装置工作环境

  1.环境温度:-150C –40 0C;

  2.相对湿度:≤90%RH;

  3.海拔高度:  ≤3500米;

三、GIS交流耐压试验装置主要适用范围:满足110kVGIS母线交流耐压试验,试验频50Hz,试验电压U≤126kV。

四、GIS交流耐压试验装置系统技术规范及性能

4.1 系统技术参数

4.1.1 额定输出电压:0~150kV

4.1.2 最大被试品电流;1A

 4.1.3 最大试验容量:150kVA

4.1.4 输出频率:50Hz

4.1.5 工作时间:满功率输出下,连续工作时间15min

4.1.6 输入工作电源:单相380V±10%,50Hz

4.1.7 环境温度:-15℃~+40℃

4.1.8 相对湿度:<90RH%,无凝露状况

4.1.9 海拔高度:<3500m

4.1.10 噪声:≤50dB

4.2 GIS交流耐压试验装置系统的性能特点

4.2.1 充分利用我公司在电子测量技术和电磁兼容方面的优势,完全自主开发设计和生产该套设备所有组成部分包括:操作台、试验变压器、浇注式高压电抗器。

4.2.2 具备零位合闸、零起升压,并具有自动计时及操作提示功能。

4.2.3 具备多项保护功能,如:过流保护等。

五、GIS交流耐压试验装置容量确定

设计一台变压器150kVA/150kV,补偿电容器150kV/1000pF1台,通过组合使用,能满足上述试品要求.

六、主要部件的技术规范及性能

6.1 智能电动操作台150kVA/0.38kV    1台

6.1.1 技术参数

6.1.1.1 输入工作电源: 三相380V±10%,50Hz。

6.1.1.2 输出电压和电流: 0~430V,最大电流228A。

6.1.1.3 额定输出容量: 150kVA

6.1.1.4 外形尺寸和重量: 700×700×1400mm;150kg

6.1.2 性能特点

1. 保护功能:过流保护及报警和零位启动。

2. 指    示:带有数字定时耐压;时间到自动降压;

输出电流,电压显示

4 接     线:连接简单可靠;

6.2 试验变压器 150kVA/150kV/0.4kV       1台

6.2.1 技术参数

6.2.1.1 额定容量: 150kVA

6.2.1.2 输入电压: 0~400V(三相)

6.2.1.3 输出电压:   150kV(三相)

6.2.1.4 工作频率范围: 50Hz

6.2.1.5 工作时间: 15min

6.2.1.6 外形尺寸和重量: 700×600×1200mm;420kg

6.2.1.7 适用范围: 电气主设备试验及电缆试验

6.2.2 性能特点

6.2.2.1 试验变油式结构。

6.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层。

6.2.2.3 内置过压保护,防止击穿反击。

6.3 补偿电容器  150kV/1000pF     1台

6.3.1 技术参数

6.3.1.1 额定最高工作电压: 150kV(有效值)

6.3.1.2 额定电容量:      1000pF

6.3.1.3工作频率:           50Hz

6.3.1.4 工作时间:   15min

6.3.1.5 外形尺寸和重量:     φ140×1000mm;25kg/台

七、GIS交流耐压试验装置系统的基本配置

  1、电动操作台 150kVA/0.38kV 1 150kVA,30~300Hz

  2、变压器150kVA/150kV/0.4kV 1 150kVA,50Hz,15min输出电压:150kV

  3、补偿电容器 150kV/1000pF 1 150kV,1000pF,15min

  4、防雨防尘罩 按设备尺寸配套 2

  5、试验线 按设备成套

  6、出厂试验报告 1

  7、成套装置使用说明书 1

  8、产品合格证 1

  9、装箱清单 1
