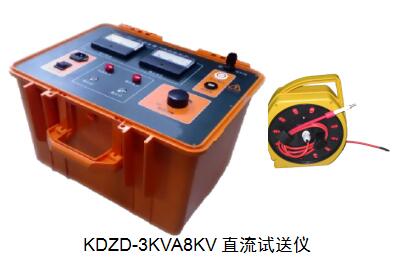

KDZD-3KVA8KV直流试送仪

发布日期:2017-01-12 00:00 点击:

    KDZD-3KVA8KV直流试送仪适用于小电流接地系统架空线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。

    KDZD-3KVA8KV直流试送仪是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。


二、KDZD-3KVA8KV直流试送仪功能特点

  1.适用于小电流接地系统配电网,检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

  2.在线路停运后进行定位,特别适用于有电缆分支的故障线路。

  3.施加高压信号使故障重现,电流信号稳定,易于检测。

  4.超低频信号避免系统分布电容影响,能对高阻值故障进行定位。

  5.发射机安全特性:高压启动闭锁功能、输出允许直接短路。

  6.传感器使用高灵敏度传感器,开口设计,无需闭合,方便在线路上挂接。

  7.传感器和接收机无线通讯传输,安全可靠。

  8.KDZD-3KVA8KV直流试送仪可使用市电、发电机供电,传感器和接收机干电池供电。

  9.发射机体积小,重量轻;传感器为体积重量最小化设计,方便沿线挂接;接收机为手持式设计。

  10.接收机采用大屏幕液晶显示器,显示传感器状态、电流波形和电流值。

三、KDZD-3KVA8KV直流试送仪技术指标

  1.定位精度:0.2米。

  2.发射机输出特性:

 (1)输出频率1Hz

 (2)开路电压: 基波有效值0~2800V,

(脉动直流,峰值8kV,相当于10kV线路的相电压峰值);

 (3)短路电流: 基波有效值0~35mA(脉动直流,峰值100mA)

  3.传感器与接收机的无线通讯距离:不小于30m。

  4.发射机电源:AC 220V市电,可接发电机(输出功率≥1500W)。

  5.发射机功率:最高功率900W。

  6.传感器电源:3节7号碱性干电池。

  7.接收机电源:5节5号碱性干电池。

  8.体积:发射机455×335×310mm;传感器180×100×35mm;接收机205 ×100×35mm

  9.质量:发射机15kg;传感器0.45kg;接收机0.45 kg
