KD7688HV 强抗干扰绝缘测试成套设备需求背景和设备组成

发布日期:2016-11-24 00:00 点击:

    在超高压、特高压变电站检测其他设备时,周围带电运行的线路或设备会在被测设备上产生很强的感应电,严重影响绝缘测试。强感应电情况下的绝缘测试是线路绝缘测试和变电站检修共同面临的难题。传输线路的绝缘是电网安全运行的重要保障。由于输变电线路走廊越来越紧张,许多特高压线路均采用同塔双回传输线,并且回廊内不同线路间距越来越近,甚至出现交叉穿越。在线路施工验收或检修时,由于运行线路无法陪停,运行线路会在检修线路上产生高达几千伏甚至几万伏的感应电。在这么强的干扰下,线路的绝缘测试无法进行,包括进口的顶级绝缘电阻表均无法正常工作,甚至被烧毁。

    为保障线路绝缘的安全,现有手段主要采用红外人工巡检或者直升机巡检。红外巡检只能定性的发现较严重泄漏隐患,比如绝缘子,但无法定量获得线路绝缘电阻值,更难以提前发现绝缘隐患。人工巡检效率极低,直升机巡检成本高,也只能定性检查。这些方法均无法获得线路绝缘电阻。

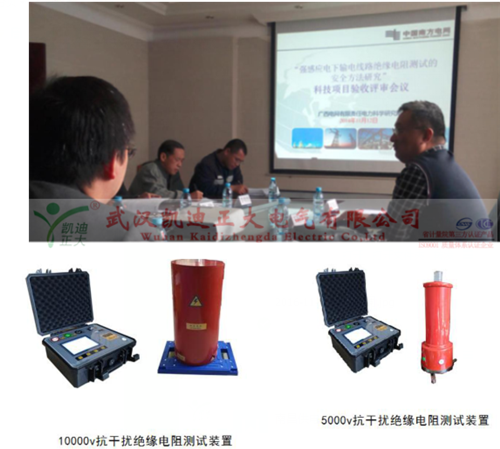

    武汉凯迪正大电气有限公司组织福建电力公司综合讨论研发解决方案和 KD2677HV 强抗干扰成套设备升级方案KD7688强抗干扰绝缘测试成套设备为解决输电线路在强感应电情况下(同塔多回线路或交叉穿越线路,一回线路带电运行、另一回停电检修)绝缘电阻测试无法进行的难题,本成套设备由以下两部分组成:KD7688-30kV 抗干扰辅助装置、KD2677HV-5 绝缘电阻表。武汉凯迪正大电气有限公司研发团队基于多年来积累的绝缘抗干扰技术和广西自治区电力科学研究院联合立项,研制生产出 KD7688(KD2677HV) 强抗干扰绝缘电阻测试成套设备,为强感应电情况下开展线路绝缘测试提供了一种安全、有效、方便的设备和手段。


    其功能如下:抗干扰辅助装置能有效降低工频感应电压,抑制高频电压,使得绝缘电阻测试的直流高压通过本装置加载在被测试品上,从而保证绝缘测试的真实性。同时,抗干扰辅助装置还可以通过滤波网络分压测量感应电,并起到高压隔离作用,将高电压区域与仪器操作区域分开,以确保测试人员和设备安全。抗干扰辅助装置还具有绝缘电阻表测试接口。绝缘电阻表抗干扰能力不小于 5000 伏,有指针、数字双显示,并可自动测量绝缘电阻、吸收比和极化指数。
