N600便携式公共回路多点接地故障查找仪检测技巧

发布日期：2016-08-11 00:00 点击：

在电力系统中，公共回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求回路一点接地。但是，变电站公共回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘或老化等，出现在一个电气连接的公共回路中出现多点接地，而且系统的公共回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。

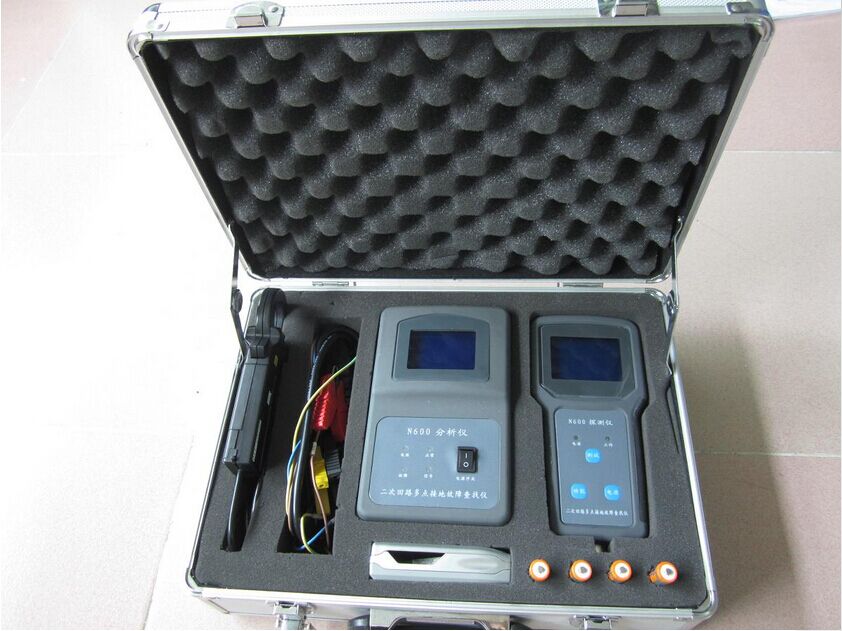

KDN600配备高精度钳表，通过对N线电流的监测及对公共回路、其他回路的监测，重点解决电力系统公共回路的两点接地和多点接地等疑难故障，真正解决了运行及检修人员的后顾之忧。

1、多条地线一起检测提高检测效率

答：将钳表钳在一扎地线电缆上（注：钳表口必须能完全闭合），如果检测出单点接地，说明被检测的这扎地线电缆都没有多点接地故障；如果通过检测判断该扎线缆存在多点接地故障，说明被检测的这扎电缆中有一条或多条地线有多点接地故障，必须将该扎电缆分开检测。

2、分析仪接入点说明

答：分析仪的红色夹接N600接地线的一端,分析仪的黑色夹接N600接地线接地点一端,可通过将接地线一端接地远离N600接地点处的同一地平面来提高检测精度.

3、多点接地点方向的判定：

答：多点接地点方向的判定是由卡线时钳表箭头的方向与探测仪所显示的箭头方向共同决定：以钳表箭头方向为参考方向，在检测时，钳表方向不变，当探测仪显示的箭头方向向下，说明多点接地点方向与钳表箭头方向是相反方向；当探测仪显示的箭头方向向上，说明多点接地点方向与钳表箭头方向是相同方向。

公共回路N线多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网（或N600）的接地点，并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。
