电压互感器二次回路N600多点接地查找仪科技创新填补国内外二次回路检测技术空白

发布日期:2016-08-12 00:00 点击:

    电力系统中,公共回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下,为了保证人身和设备的安全,《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的可靠性,要求回路一点接地。变电所公共回路连接设备繁多、延伸范围广,常常由于人为的接线错误或绝缘老化等,出现在一个电气连接的公共回路中出现多点接地,导致保护的不正确动作,造成大面积停电事故在系统屡屡发生。

    国网220千伏变电站内,电压二次回路进行检测,根据检测设备反馈的信息,工作人员可以很直观的看出电压二次回路中性线网络接地情况,并可对不正常接地点进行精确定位。

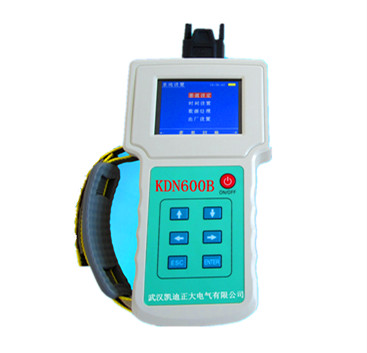

    工作人员使用的KDN600二次回路PT多点接地定位仪是武汉凯迪正大电气有限公司在国内首创的重要科研成果——电压回路N600多点接地检测仪,该设备及检测技术的出现填补了国内外在该领域的技术空白,实现了电网二次设备检测技术的重大突破。变电站内继电保护交流电压回路是保护正确动作的前提条件,国家技术规程规定,电压二次回路中性线——N600必须且只能一点接地,否则会造成保护装置误动或拒动。但在电压回路N600多点接地检测仪研制成功之前,国内外均没有相关技术和产品可对运行中的变电站进行N600接地情况进行检测。

    N600多点接地检测仪包括一台直流微电流恒流发生器、一台特制的高精度微电流直流钳形表。在变电站电压二次回路的中性点N600网络分支逐一注入直流微电流,采用钳形表检测N600永久接地点电流,比对注入电流和永久接地点检测电流差异,可检测N600回路是否存在多点接地点分流,通过电流差异量大小还可对多余接地点位置进行快速精确定位。

“二次设备隐患相对较为隐蔽,很多时候无法直观巡检,N600多点接地检测仪可真帮了我们大忙。”该公司调控中心二次管理组组长胡铁军介绍说。今年宁波电网可谓历经磨难,年初冰灾侵袭、夏季高温“烤”验、秋季“菲特”肆虐,灾害抢险时,一次设备“看得见”的故障可以第一时间组织抢修,但二次设备却很可能隐藏着“看不到”的隐患。这时,N600多点接地检测仪就发挥了十分重要的作用。在今年的巡检工作中,工作人员通过该设备成功发现并消除了220千伏洪塘变多点接地安全隐患,确保了宁波电网安全稳定运行大局。

  1、电压互感器二次回路N600多点接地查找仪为什么有这么多别称?

答:国内对电压互感器二次回路N600多点接地查找仪定位少,目前就武汉凯迪正大电气有限公司的产品可靠性强,另有国内三家产品也很优秀。KDN600二次回路PT多点接地定位仪又称:公共回路N线多点接地测试仪、公共回路N线多点接地查找仪、三相四线接线的电压电流互感器绕组公共回路中性线测试仪、三相四线接线电压电流互感器绕组公共回路中性线查找仪、N600公共回路连接故障点检测仪、公共回路连接N600故障测试仪、电力系统公共回路两点接地和多点接地故障测试仪、电力系统公共回路两点接地和多点接地故障检测仪、N600多点接地故障分析仪、N600接地回路电流分析仪生产厂家武汉凯迪正大电气有限公司www.whkdzd.com
