适用于中压10KV电缆振荡波局放测试仪购置项目的订货
发布日期：2016-09-27 00:00 点击：
中压10KV电缆振荡波局放测试仪执行相关GB、DL等标准，局部放电测量方法符合IEC60270标准：局放激发电源须为连续加压的高压电源，测量时要求在同一个测量周期内对重复测量的局放量进行统计，从而去除干扰，增加局放确认度。
一、中压电缆振荡波局放测试仪设备需求
1.采用可远程控制校准仪进行系统校准
2.采用单端或双端检测方法对10kV电缆进行局放测量和定位
3.使用低阻尼振荡波电源进行局放测试
4.可测量局放起始电压、熄灭电压、局放水平，并准确定位局放缺陷位置
5.无损测试方法，测试电压不超过1.7U0
6.通过无线局域网（WLAN）进行操作和数据传输，保证人身安全
7.提供10kV电缆振荡波局放检测数据管理、分析、统计和绝缘状态评价等功能
8.便携式使用，移动方便
二、中压10KV电缆振荡波局放测试仪技术参数
1.低阻尼振荡波电源：频率50~800Hz
2.测试频率：50Hz – 800Hz
3.测试电压：0 – 28kVpeak，最小充电电流10mA
4.测量范围： 0.05 – 3 µF（约合200m~10kM）
5.局放测量范围：1pC – 100nC
6.局放定位带宽：150kHz – 45MHz
7.局放采样频率：不小于100MHz
8.局放采样深度：32MB（最少可记录300ms数据长度）
9.具备局放自动校准功能
10.局放水平检测与带宽：符合国际电工委员会IEC60270标准
11.符合国际标准的耐压试验功能
12.同时定位多个局放缺陷的位置，定位精度：1m或电缆长度的1％的较大值
13.自动测量电缆介损tanδ：测量范围0.1 %~10 %
14.通过无线局域网（WLAN）控制高压输出，保证人身安全
15.自动和手动分析功能
16.紧急停机功能和安全控制回路
17..配备模拟软件，完整地再现现场试验数据的分析过程
18.配备USB接口，便于数据传输和系统软件升级
19.局放校准仪：1pC – 100nC，配备USB或RS232接口
20.具备测试数据管理、电缆资料数据库及专家辅助分析系统

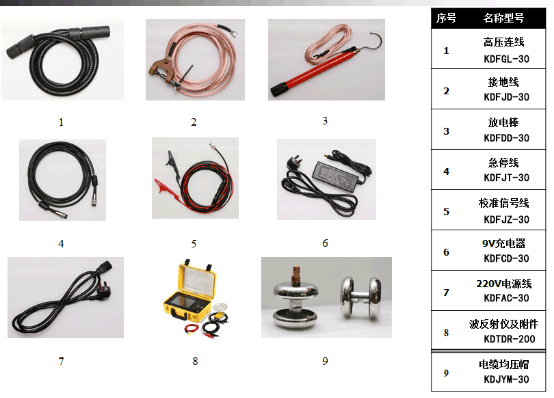

三、中压10KV电缆振荡波局放测试仪供货范围中压电缆振荡波局放测试仪，包括：
1.电缆振荡波局检测装置（包括能完成完整测试功能的相关装置，如：高压源、电子开关、局放校准器、分压器和测量系统等）
2.安全控制装置
3.测试电缆、电源线和接地线
4.补偿电容器和连接电缆
5.笔记本电脑
6.测量和分析软件
7.接线夹
8.附件包
9.KD-OWTS操作手册
