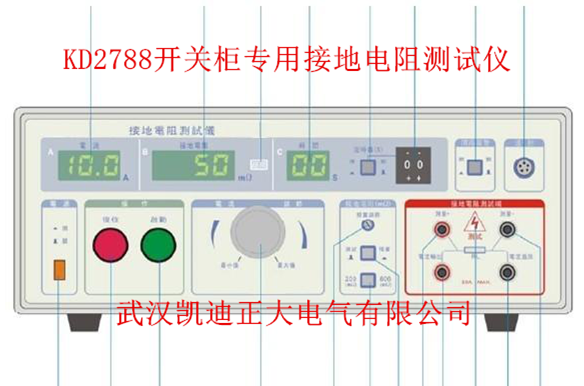

KD2788开关柜专用接地电阻测试仪操作步骤

发布日期：2016-09-14 00:00 点击：

KD2788开关柜专用接地电阻测试仪注意：操作人员必须熟悉该仪器的操作方可使用；在整个测试过程中，不能随意调节其他按钮；测试电流需大于 5A才能报警；测试完毕后，仪器须处于复位停止状态，方可取下地线；为保证测试稳定，建议使用交流稳压电源。

1、连接测试线：本仪器配备一付四线制的测量线，一组粗线接电流端，另一组较细线接电阻测量端。

2、接通电源，打开电源开关，显示数码管亮；

3、设定电阻测试所需值；按下预置开关；选择所需电阻范围档；弹出为 200mΩ档，按下为 600mΩ档；将电阻报警值调节电位器逆时针旋至最小；预置开关恢复常态；e) 将测试线两组夹子端短路；

4、手动测试：将定时开关置为关状态，按下“启动”钮，测试灯亮，将电流调节钮旋到需要的指示值；将预置开关置于“预置”态，调节电阻报警值调节电位器，设置报警电阻值；按下“复位”键，切断电流输出，同时将“电流调节”旋钮旋至最小；将测试夹分开，分别接到被测物的测试点上。按下“启动”键，“测试灯”亮，调节“电流输出”旋钮至所需的电流值，然后可读显示的电阻值读数，如果被测物体超过规定设定电阻值，则仪器自动蜂鸣器报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声；电流输出中断。将测物夹从被测物上取下。准备下次测试。

5、定时测试：定时开关置为开状态，调整时间编码器数值，设定所需测试时间值；按下启动钮，将电流调到所需输出值；此时计时器也开始倒计时计数。以下同手动操作 b)、c)、d)步骤。

6、本仪器具有开路报警选择功能，按下报警按键，若接地回路开路或者测试夹没夹好，仪器会自动报警，并停止电流输出。

7、本仪器具有过电流报警功能，当回路电流超过 30A 的时候，仪器会自动报警，蜂鸣器持续报警，超限灯持续亮，并自动切断回路电流；按下复位键，即可消除报警声；请将“电流调节”旋钮旋至最小；

KD2788开关柜专用接地电阻测试仪注意事项

1、操作者必须戴绝缘橡皮套，脚下垫绝缘橡皮垫，以防电击造成生命危险；

2、仪器必须可靠接地；

3、在连接被测体时，必须保证电流输出“0”及“复位”状态；

4、测试时，仪器接地端与被测体要可靠相连，严禁开路；

5、切勿将输出地线与交流电源线短路，造成危险；

6、尽可能避免测试回路开路，以防发生意外；

7、测试灯、超限灯、一旦损坏，必须立即更换，以防造成误判；

8、排出故障前，必须切断电源；

9、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；


生产高低压配电柜出厂检测项目：绝缘电阻试验、工频耐压试验、保护电路有效性检验、防护等级测试、电气间隙、外观检查、通电检测等需要采购了武汉凯迪正大电气有限公司哪些检测设备？

1、YDJ-20KVA100KV交流耐压测试仪一套，用于工频耐压试验。

2、KDZR-10A直流电阻测试仪10a的用户各种10KV以下变压器的直流电阻值。

3、KD305绝缘电阻测试仪5kv的带吸收比，用于绝缘电阻试验。

4、KD2678A接地电阻测试仪电流20A，用于检测接地线阻值。

5、KDGK-II高低压通电试验台，用户通电检测。

6、KDHL-200回路电阻测试仪，电流至少100A接触电阻合乎请求。

7、BY2671兆欧表，防护等级测试

8、万用表
