高压开关柜出厂前需要做什么实验,怎么做?

发布日期:2016-08-03 00:00 点击:

高压开关柜出厂前需要做什么实验,怎么做,越详细越好!比如做耐压实验,怎么接线!小弟感激不尽!做实验的时候需要把电流互感器短路,把避雷器断开吗?请有经验的大侠帮我排除下困难,我急求!!!

  答:高压柜内的设备如断路器互感器等应为经过试验的合格产品。对于高压柜整体要测量绝缘电阻和交流耐压试验。测量时分相进行,做A相绝缘电阻测试时B、C相接地,做B相试验时A、C相接地,做C相试验时B、C相接地。耐压试验接线相同都是在被试相和地(即开关柜外壳的接地螺栓)之间进行。耐压试验标准10KV为耐压42KV一分钟无异常为合格。避雷器当然不参加耐压试验了。

 用摇表测变压器、母线、开关、电缆绝缘电阻步骤

1、由两人进行操作,戴绝缘手套

2、选择适当量程(对于500V及以下的线路或电气设备,应使用500V或1000V的摇表。对于500V以上的线路或电气设备,应使用1000V或2500V的摇表)

3、接线:G屏蔽线,L被测相,E接地

4、校表:摇动摇表开路为∞,短接为零

5、断开所接电源,验电(在什么地方验电就在什么地方测绝缘)

6、测量时摇动摇表手柄的速度均匀120r/min;保持稳定转速1min后读数(以便躲开吸收电流的影响)

测量A、B、C三相相间绝缘电阻,A、B、C相对地绝缘电阻

变压器相间绝缘电阻均为零,对地6kv不小于100兆欧 0.4KV不小于300兆欧

母线相间及对地绝缘电阻6kv不小于6兆欧,0.4KV不小于0.5兆欧

电缆相间及对地绝缘电阻6kv不小于400兆欧,0.4KV不小于200兆欧

测绝缘开关柜后下柜内、前柜门内进行 ( 一般各厂都规定在后下柜门测绝缘,断开控制电源开关)

7、测试完先拆线,后停止摇动摇表。(以防止容性电气设备向摇表反充电导致摇表损坏)

8、放电。将测量时使用的地线从摇表上取下来与被测设备短接一下

 1.KDGK-F机械特性测试仪,用来检测开关的机械动作、分闸合闸时间、弹跳动作时间等;

  2.二次回路工频耐压试验装置(0~5kV)KDYD2671耐压测试仪,检测低压电器的绝缘性能,检测低压电器劣化状态;

  3.KDJB继电保护综合试验台,检测继电保护预试,送电保护装置的性能参数。

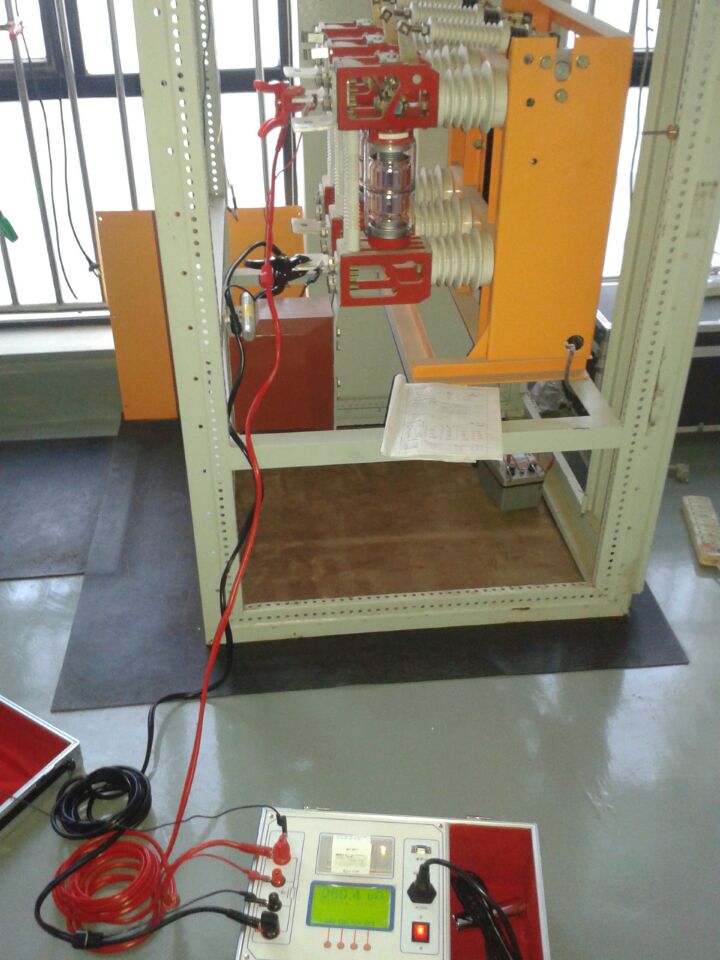

  4.回路电阻测试仪KDHL-100开关接触电阻值,焊接点的电阻,铜牌的电阻值;

  5.KDYDJ工频耐压试验装置(0~100kV)35KV以下的开关柜及母线的耐压试验,YDJ-6KVA50KV油浸式试验变压器加调压器做10KV开关柜耐压4.2万耐压试验;

  6.微水检测仪(高压充气柜用)KDWS-24高精度SF6露点仪主要检测六氟化硫气体的含水分量,气体是否符合使用,绝缘效果是否达标;

  7.局部放电检测仪KDJF-202主要检测安装调试完成的开关柜的局放测试;

  8.SF6气体检漏仪(高压充气柜用)检测充气柜中是否存在泄漏现象,做好提前预防;

  9.KD305绝缘电阻测试仪,检测电气绝缘组织性能;

  10.KDSL-1000A大电流发生器又称升流器,用来检测开关的过流保护功能,断路器动作特性是否保护特性是否合格;

  11.KDSF-10KVA三倍频发生器,检测变压器感应耐压试验,互感器的特性试验;

  12.KDGK-II高低压开关柜通电试验台又称多功能调试试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。
