武汉电缆故障检测中心为随州界山风电厂查找电缆故障

发布日期：2016-04-09 00:00 点击：

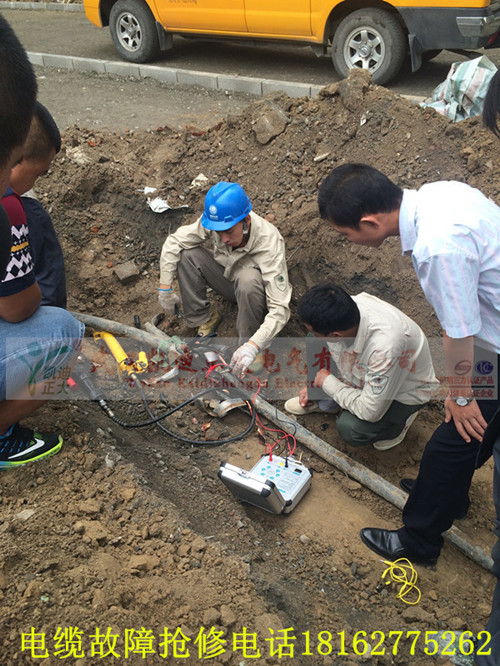

3月23日，随州界山风电场综合保护装置跳闸，电站无法正常运行。下午，武汉电缆故障检测中心应邀来到随州，协助风电站查找电缆故障点，为了方便大家学习参考，我们将凯迪KD-216A电缆故障查找做成了实例分析，到达随州已经下午四点多了，为了尽快回复电场的正常工作，一到现场，武汉电缆故障检测中心的技术员就开始查找故障原因。首先，技术王工使用KD305绝缘电阻测试仪做绝缘试验对电站各组成部分进行绝缘试验，通过测量绝缘电阻值来确认故障部分。试验结果表示其中某条35KV的交联电缆，运行击穿。如何确定电缆的故障点是此次试验的大难题，需要用到凯迪KD-216A电缆故障测试仪来对故障点进行确认。首先技术员通过低压脉冲法，确认电缆故障的范围。确定好范围之后，再通过高压闪络法和脉冲直流闪络法确定故障点。由于此次定点范围正好在沙堆上，对于定点工作造成一定的障碍，但是凭借多年的实战经验，王工通过仔细侦查，在沙堆上通过声磁同步定点仪，确定了故障点。找到故障点，维修部门连夜对电缆进行维修。经过一夜的工作，电缆已经维修完成。为了确保维修电缆可以正常工作，必须对电缆进行耐压试验和绝缘电阻试验。对于高电压、长度长的电缆，一般会选用凯迪KDXZ-108KVA54KV串联谐振装置来进行耐压试验。


凯迪正大公司为什么选择KDXZ-108KVA54KV串联谐振装置来做实验？一方面是因为串联谐振体积小，重量轻，便携性好；另一方面是KDXZ-108KVA54KV串联谐振的电压等级高，采用环氧浇注，适合电缆的试验要求。绝缘电阻试验选用KD2671兆欧表来进行测量。各项试验数据表明电缆可以正常工作。此次试验项目圆满成功。电场运维班长陈有亮表示，此次抢修工作可以顺利进行，武汉电缆故障检测中心的工作人员功不可没。精湛的专业技能快速查找故障点，为此次抢修工作节约了很多时间。而且假日出差，丝毫没有任何抱怨，兢兢业业的做好工作，这种工作态度让他十分感动。客户的满意才是最大嘉奖！武汉电缆故障检测中心www.whkdzd.com
