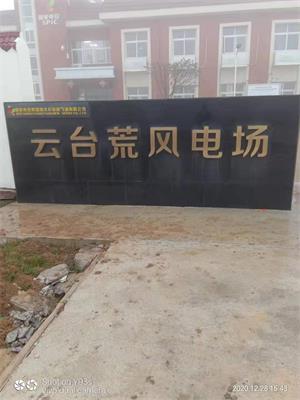

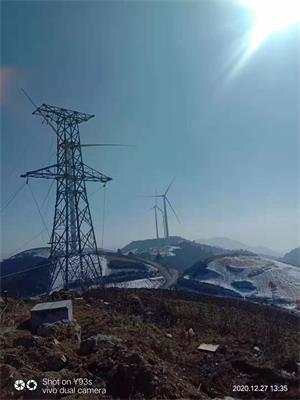

湖北宜昌云台荒风电场35kV电缆故障查找

发布日期:2021-01-08 00:00 点击:

  2020年12月27日晚上,接公司通知,说是客户有一条高压电缆出了故障,希望我们帮帮忙,帮找一下。经过公司同意后,就开始出发。

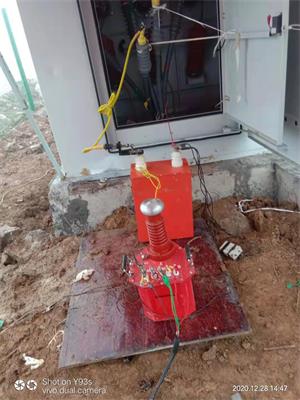

  到达现场后,现场负责人介绍了一下整条电缆情况,一条35KV高压压电缆。长度900米,A相绝缘好,但是受不了耐压,电压升到21KV时就耐受不住,B,C相绝缘阻值在105GΩ和109GΩ。耐压52KV,计时30分钟没问题。了解这些消息后,开始做检测前的准备。

  1、对故障电缆进行绝缘电阻值检测:分别对主芯线对保护地;铠装对保护地进行绝缘阻值测试,其目的为判断电缆存在的隐患程度。

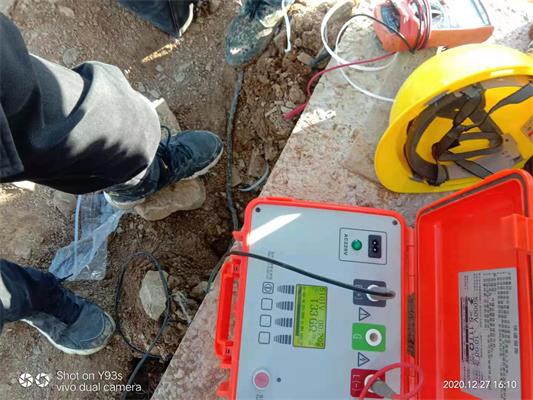

  2、1、对故障电缆进行绝缘电阻值检测:使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以5000V电压进行A相绝缘检测,测出绝缘阻值为78MΩ;主芯线B相对保护地以5000V电压进行绝缘检测,测出绝缘阻值为105GΩ;铠装对保护地进行5000V绝缘阻值测试,测出绝缘电阻为109GΩ,其目的为判断电缆存在的隐患程度。

  2、2、针对主芯线对铠装测出A相的绝缘阻值为78MΩ因此判断电缆属于高阻故障类型。由KD-212电缆故障综合测试仪读取信号生成脉冲波形,以判断电缆故障点距离,在知道大致距离后用KD-212电缆故障综合测试仪判断电缆故障点位置进行定点。

  3、完成电缆波形判断后,开始用KD2124电缆管线路径综合探测仪,进行电缆路径查找。找完整条电缆后,进行下一步的工作。

   在进行一系列检测后,开始精确定位,在故障电缆故障波形卡位显示70米,再用KD-212电缆故障综合测试仪用音频法,以15分钟后在68米左右的找到故障点。这次电缆故障已找出。等卡断电缆后,对后面电缆再用KD305绝缘电阻测试仪分别对主芯线与保护接地以5000V电压进行绝缘检测,测出绝缘阻值为112GΩ.


  公司承诺:未找到故障点,不收取任何费用。 电缆故障紧急抢修电话 :王技术 15827263478 李技术:18162775262   对应连接:http://www.whkdzd.com欢迎您致电咨询电缆故障检测中心。我们将最完美的电缆故障测试方案为您排忧解难,加急抢修电缆。

 凯迪正大电力公司业务范围:电缆故障查找、电缆路径识别、电缆耐压试验、电缆中间头制作、维修出售电缆故障测试议器、凡在本公司购买的仪器免费负责培训。
