电缆故障测试仪在实际中的运用武汉广水风电场35KV电缆故障查找

2020年8月，接李经理电话通知，前往湖北省，广水风电场进行35KV电缆故障查找。10分钟后将检测电缆故障设备装车后开始出发。经过2小时路程抵达目的地。

到达现场后，现场负责人刘总介绍整条电缆是高压电缆，35KV，刚铺设的全新电缆，做9KV耐压试验，做到4分钟时，耐压试验设备整个跳闸，从新2次升压电流过大，无法升压。现场负责人刘总给出结论，电缆有一相接地，经过了解后，开始现场检测。

首先我们需要对故障电缆进行绝缘电阻值检测：分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试，其目的为判断电缆存在的隐患程度。

针对主芯线对铠装的绝缘阻值较低，用直流15KV左右高压脉冲对故障点进行冲击放电，并由冲击放电声音判断电缆故障点位置及距离进行定点。

使用凯迪正大KD305绝缘电阻测试仪分别对主芯线与保护铠装以5000V电压进行绝缘检测，测出A相对地绝缘阻值为200GΩ;主芯线B相对保护地以5000V电压进行绝缘检测，测出绝缘阻值为7MΩ;主芯线C相对保护地进行5000V绝缘阻值测试，测出绝缘电阻为200GΩ，其目的为判断B相电缆存在接地故障。

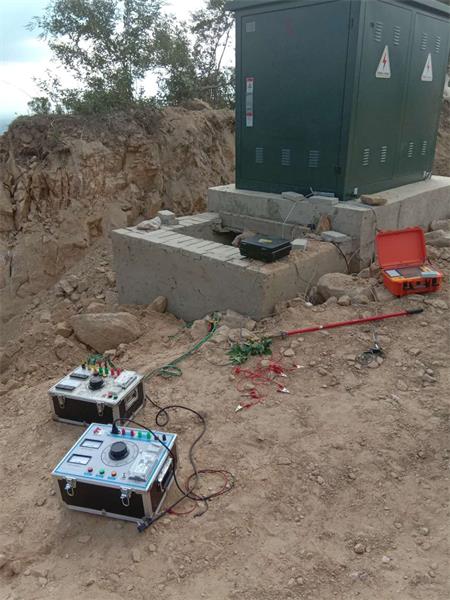

然后针对主芯线B相对铠装测出的绝缘阻值为7MΩ，因此判断电缆属于接地故障类型。使用KD-212电缆故障测试仪以直流6kV左右高压脉冲对故障点进行冲击放电，通过高压放电脉冲信号采集。

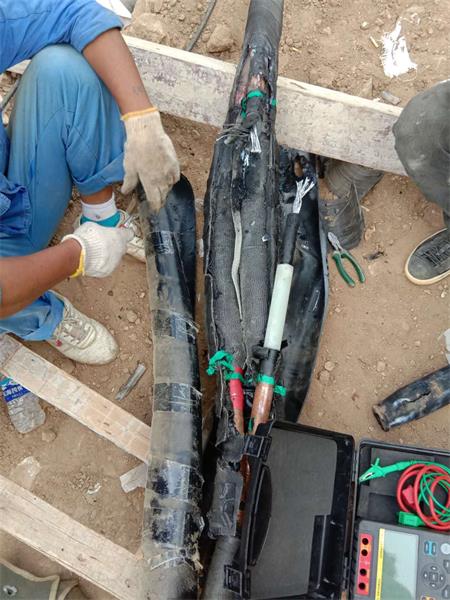

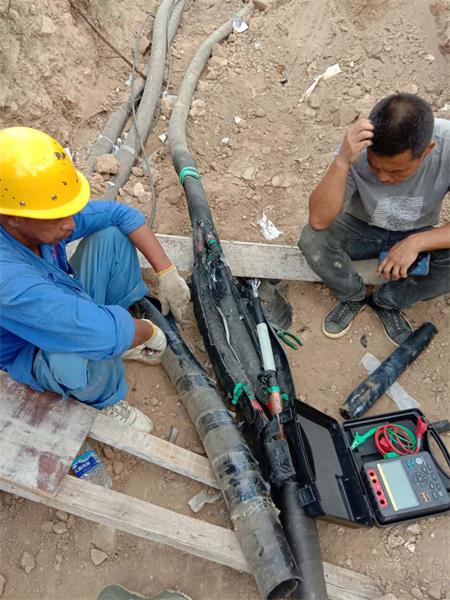

使用凯迪正大KD-212电缆故障综合测试仪以直流6kV左右高压脉冲对故障点马上对A相电缆进行全长测试，测出长度为1152米，对故障电缆测出，出现短路波形，卡出故障点为756米，做完前期一系列工作后开始对故障电缆进行升高压，对故障电缆精确定点，30分钟后故障电缆做的新的中间接头处发出呯呯的声响，声音震动很明显。而且声音很大。这次电缆故障已找出。

这次电缆故障现场地型不复杂，干扰小，电缆埋地距离50公分。

地埋电缆故障的查找、探伤现场测试成功案例，我司电缆故障查找抢修小组成立以来为全国上千用户及企业成功查找电缆故障，为其提供紧急抢险服务，特别是企业工厂停电时特大事故，业主通常举手无措的时候，我们电缆故障抢修小组会在第一时间出现，帮助您解除电缆故障带来的困扰。

本公司承诺：未找到故障点，不收取任何费用！有需求的客户可以直接拨打我们官方网站的服务热线，我们将为您制定全面的电缆故障检测方案，真诚的为您排忧解难，加急抢修电缆。
