凯迪正大电缆识别仪的作用以及原理

您的当前位置: 首 页 - 新闻中心 - 公司新闻

凯迪正大电缆识别仪的作用以及原理

发布日期:2019-01-03 00:00 点击:

凯迪正大电缆识别仪的作用以及原理


1、安全检查,测试前将被测电缆断电,并检查周围环境是否安全;

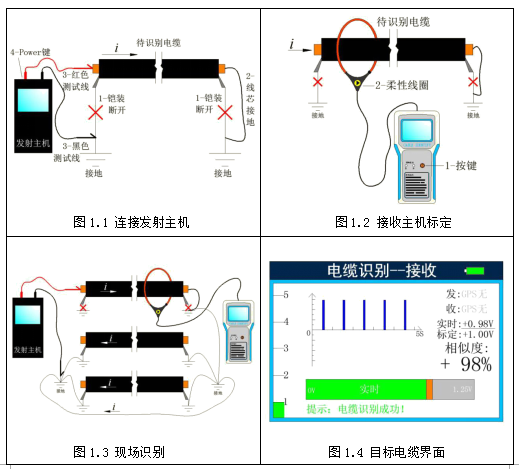

2、连接发射主机,如图1.1所示,将电缆两端铠装断开,并将远端线芯接地,发射主机红色测试线接近端线芯,黑色测试线接地,打开发射主机电源(长按Power键开/关机)。

3、接收主机标定,如图1.2所示,打开接收主机电源(长按键开/关机),将柔性线圈套入待识别电缆近端(箭头方向对准电流方向),短按键,根据提示5S内在按1次键后接收机自动设置标定值与增益档位,若接收机增益到最大档后仍无信号,将复位标定值与增益档位至初始状态。

4、现场识别,如图1.3所示,将柔性线圈对含有目标电缆的一簇电缆分别测量,找出目标电缆,同样柔性线圈箭头方向需对准电流方向;

5、目标电缆的确定,如图1.4所示,屏幕下方显示“提示:电缆识别成功!”,即为目标电缆,如提示电缆反向,可参见6.3-6)-c所述进行判别。


电缆识别仪



KD-214S电缆识别仪(以下简称识别仪)是用于将某一特定电缆从一簇电缆中识别出来的专用仪器。它在上一代识别仪基础上增加了液晶显示,识别结果智能判断,GPS时间同步等先进技术。


识别仪由信号发射主机、信号接收主机、信号接收线圈与电缆连线构成。识别仪设计相对上一代产品更加紧凑小巧,携带方便。通过GPS时间同步法使发射主机与接收主机时钟同步,促使判断结果更加准确;通过内置算法对采样信号进行有效判断,并推送识别结果显示,让用户使用起来更加简单!


凯迪正大电缆识别仪的原理


为了准确可靠地识别电缆,通过发射主机给被识别电缆加一特殊的信号,该信号被接收主机接收,并通过信号方向、幅值、GPS时间,三个要素甄别出要找的电缆。


发射主机将与GPS时间同步的,周期性的,单极性电压脉冲通过发射主机的正极注入到需识别的电缆中,该电缆需在远端接地,保证有足够大的电流流过电缆,还需将近端的地线解除悬空,使该电缆中只有单方向的流出电流,在经大地和其它邻近电缆的接地铠装层回流到发射主机的地端。满足以上条件的话,待识别电缆与其他电缆的信号特征就明显区分开来。


第一:方向性,以识别仪发射主机作参考电流源,流出的电流仅从待识别的电缆通过,而所有其它邻近电缆中流过的都是返回电流,故电流方向正好与待识别电缆反向;


第二:幅值,根据基尔霍夫节点电流定律可知,流经其它邻近电缆的电流与通过大地回流电流的和等于待识别电缆流出的电流,故待识别电缆的电流幅值远大于其它电缆;


第三:GPS时间,发射信号以GPS授时时间为参考点,接收时只判断相应时间点的脉冲信号,过滤其它干扰信号。


    接收主机通过柔性感应线圈套在待识别的电缆上,电流流过的电缆产生磁场在传感器线圈中感应出电压,该电压极性由电流方向和传感器线圈的方向决定。为了得到明显电流方向的电压极性,应在待测电缆的近端进行标定,并取正极性的标定值。在显示屏的右方会保存标定值的幅值与极性(要求为正),在现场进行识别时,只有电流流出电缆的极性与标定值极性一致,而且幅值与标定值相近,其它电缆极性相反,幅值都会小于标定值的75%。可通过相似度来快速判别:


    当相似度在75%~125%之间、而且极性与标定值一致(默认为正)时为要识别的目标电缆。

另外需要电缆故障测试仪的客户,欢迎随时咨询!凯迪正大电缆故障检测仪产品链接地址:http://www.whkdzd.com/product/dlxljcf03

相关标签:电缆故障测试仪
