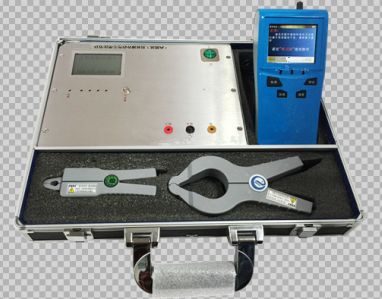

直流电源专用带电解环仪

直流电源专用带电解环仪

发布时期发布来源下载次数文件类型文件大小
2016-10-18 http://www.whkdzd.com 1454次 .pdf 293.9 KB
点击下载
详细介绍

目前的合环查找,都是通过其他异常间接反映出两套直流合环的信息。比如发生直流接地时,两套直流系统均报接地信号,在拉路查找直流接地的过程中才能发现直流系统有环路。查找过程通常是通过拉路查找,运行设备保护装置需要短时停用,危险性较大,且比较耗时。对维护人员的素质要求较高。 通过本装置KDZD830智能型直流带电解环仪实现实时检测正极环网、负极环网、两极环网、异极环网、及200K Ω以内各种环网故障,且实现环网正确报警率达100%,同时,可以在直流电源系统不停电的情况下,查找正极、负极、两极、异极、小于200K Ω的各种环网故障并安全可靠地解除环网故障。彻底消除站内的环路隐患,大大缩短站内直流非正常运行的时间,大大提高变电站抵御系统事故的能力。

一、直流电源专用带电解环仪产品特点

  1、系统对地电压测量功能,仪器可测量系统正对地电压,负对地电压,系统电压,可实现0—300V的电压监测范围;

  2、系统绝缘阻抗测量功能,仪器可测量系统正对地绝缘阻抗,负对地绝缘阻抗,平衡桥大小检测,测量范围0—999KΩ;

  3、交流串电检测功能,仪器可判断直流系统中的交流串电故障,并可测量直流系统中串入的交流电电压值,交流电压测量范围为0—280V;

  4、环网检测及定位功能,仪器可以检测两段母线中存在的各种环网故障,包括正极环、负极环、两极环及异极环等,并可通过波形显示及方向显示来实现环网故障点的定位;

  5、装置具有调幅、调频、信号波形选择功能,可实现高阻环网故障的查找定位。

  6、支路绝缘阻抗测量及绝缘故障定位功能,仪器测量每条支路对地绝缘阻抗大小,并可通过波形显示及方向显示实现绝缘故障点的定位;

  7、信号频谱分析功能,装置通过快速FFT变换实现电流信号的频谱分析功能,有效提取被测信号频点的信号幅值,提高检测精度;

  8、电流表功能,装置可做高精度电流表使用,电流测量分辨率可达0.01mA;

  9、波形曲线显示及方向显示功能,在使用探测仪对被测支路进行检测时,显示屏会以波形曲线形式显示被测支路电流变化情况,方便使用者快速准确的实现故障点的查找,有环网故障时显示故障点方向。
