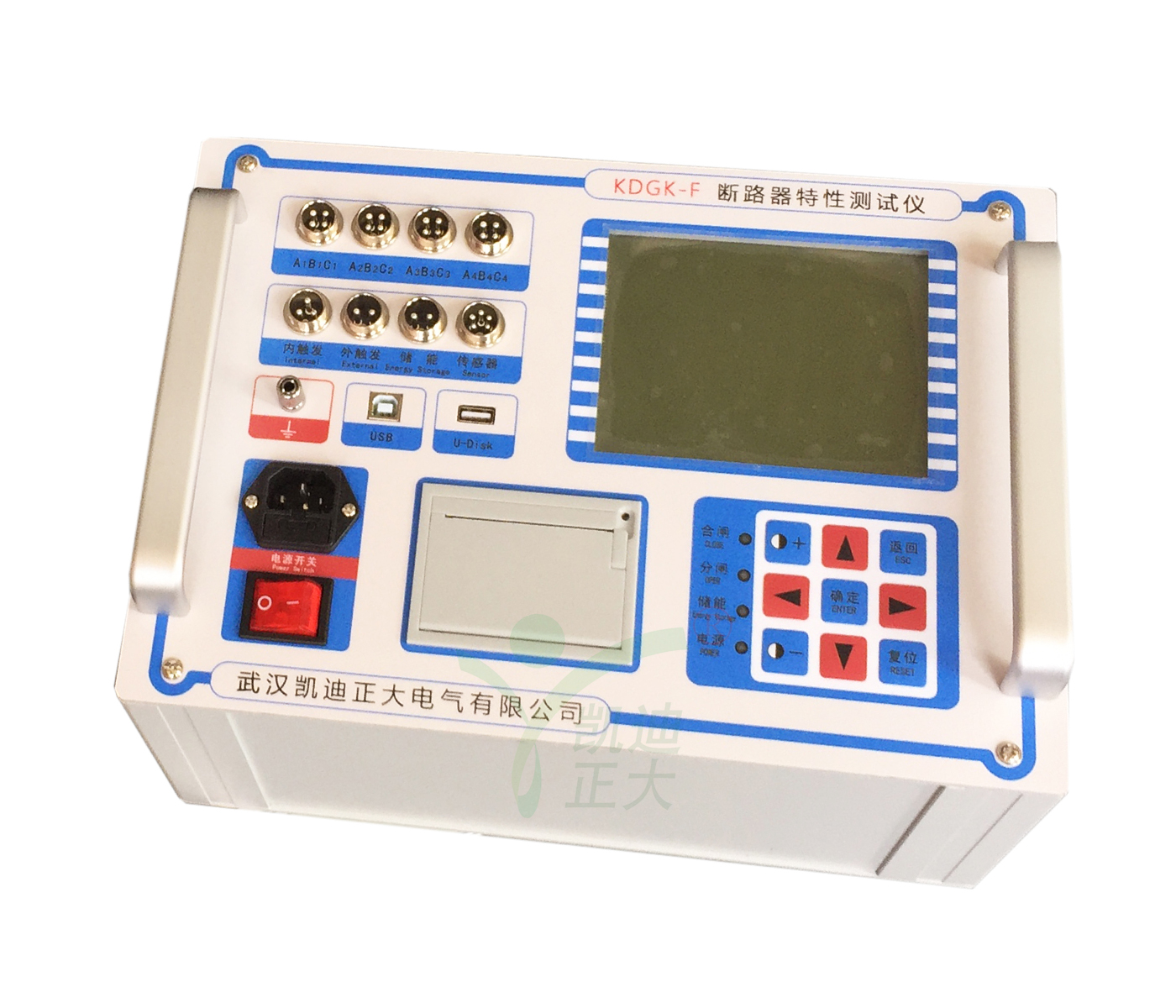

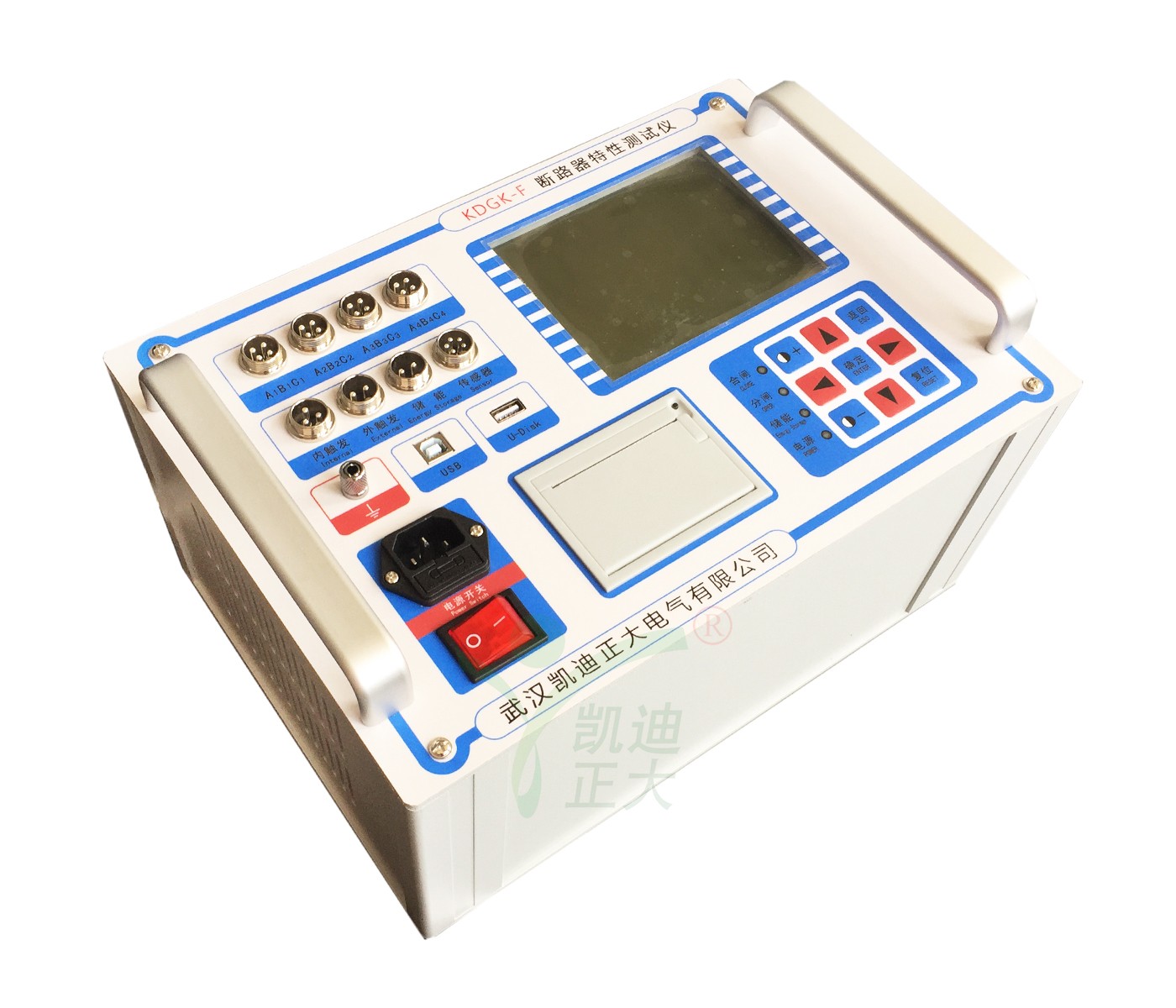

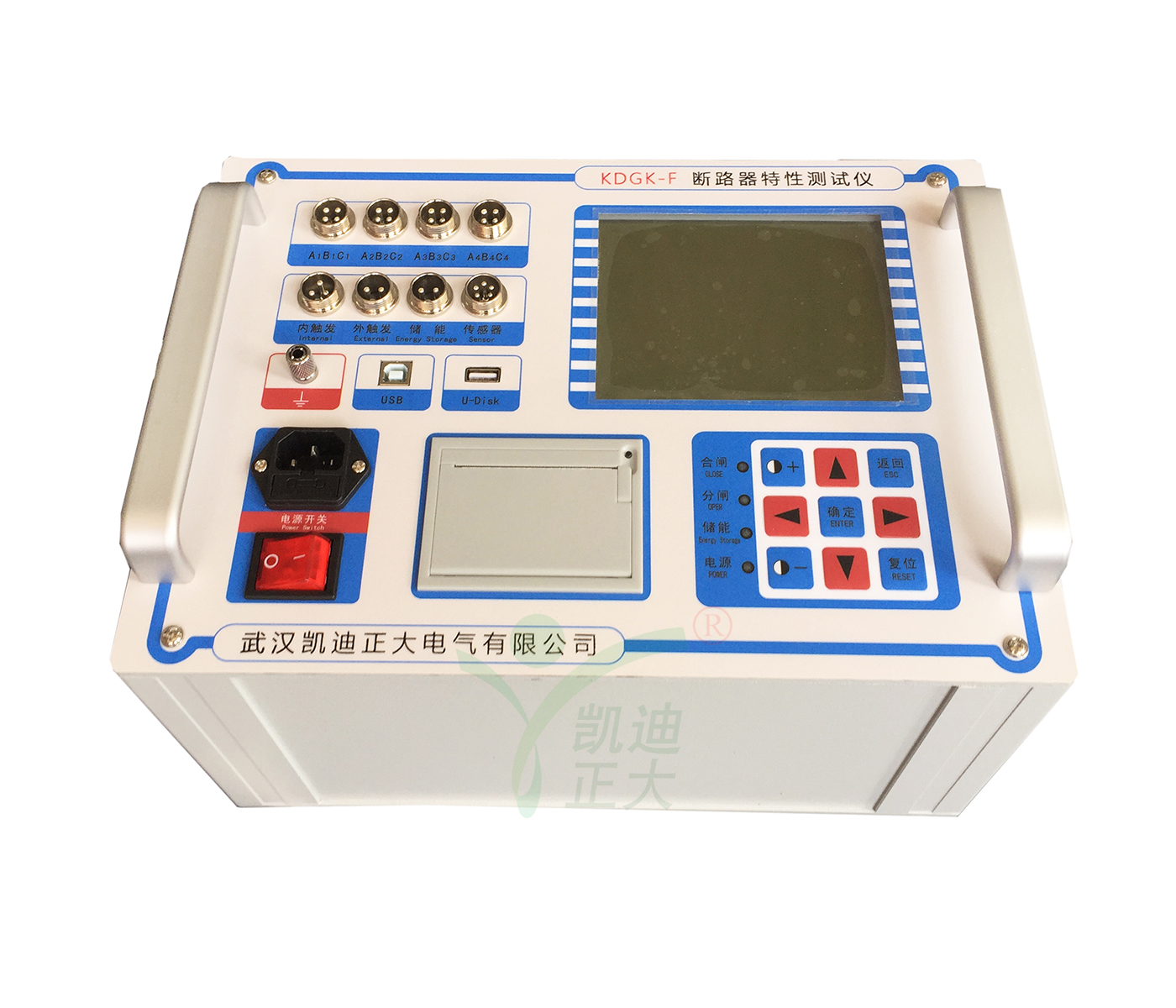

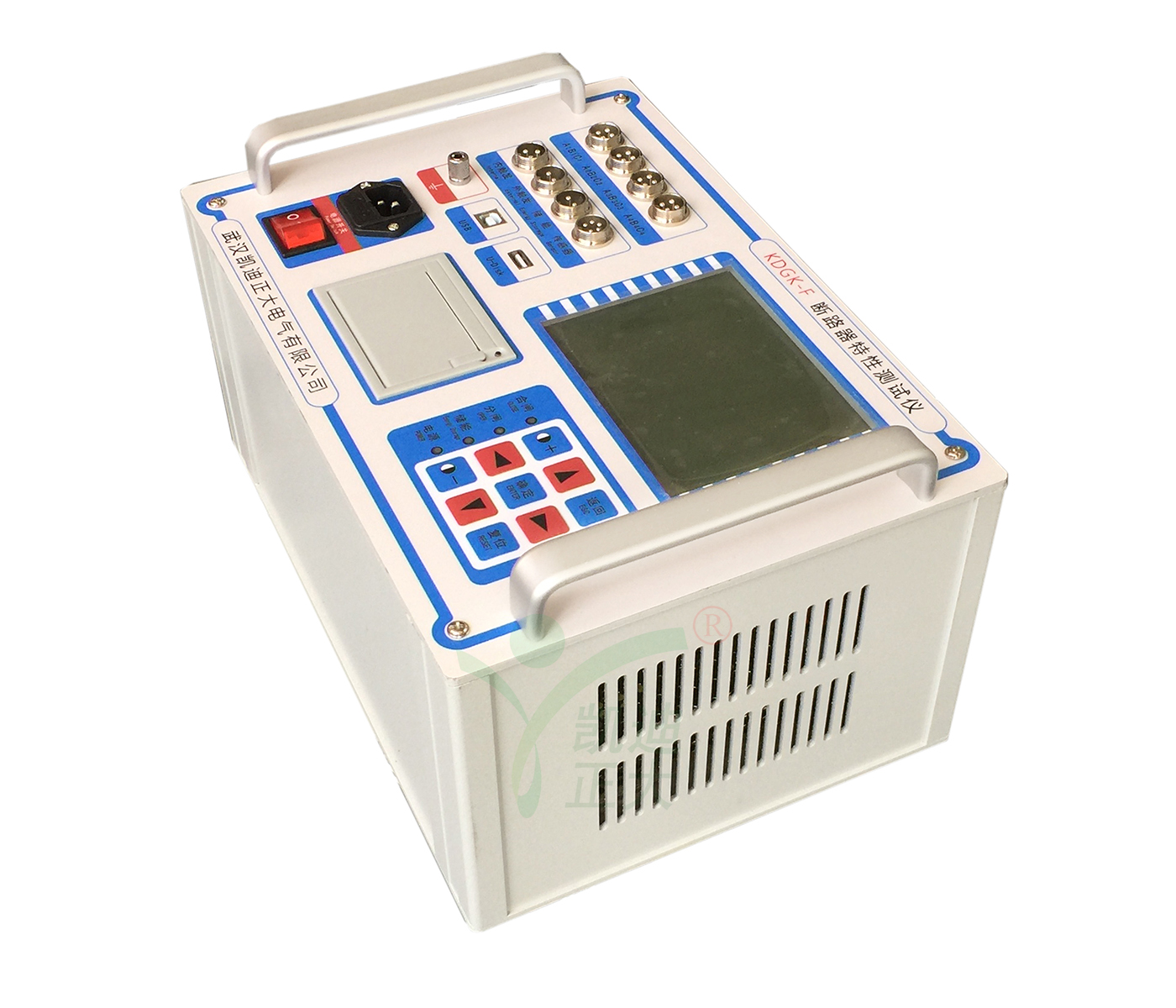

KDGK-F 高压开关机械特性测试仪(6路端口)

KDGK-F 高压开关机械特性测试仪(6路端口)

  • 销售热线: 027-83551828/83551858
  • 图文传真: 027-83551868
  • 技术支持:18162775262
  • 浏览次数:
  • 留言咨询
  • 产品概述
  • 产品特点
  • 详细参数
  • 售后保障

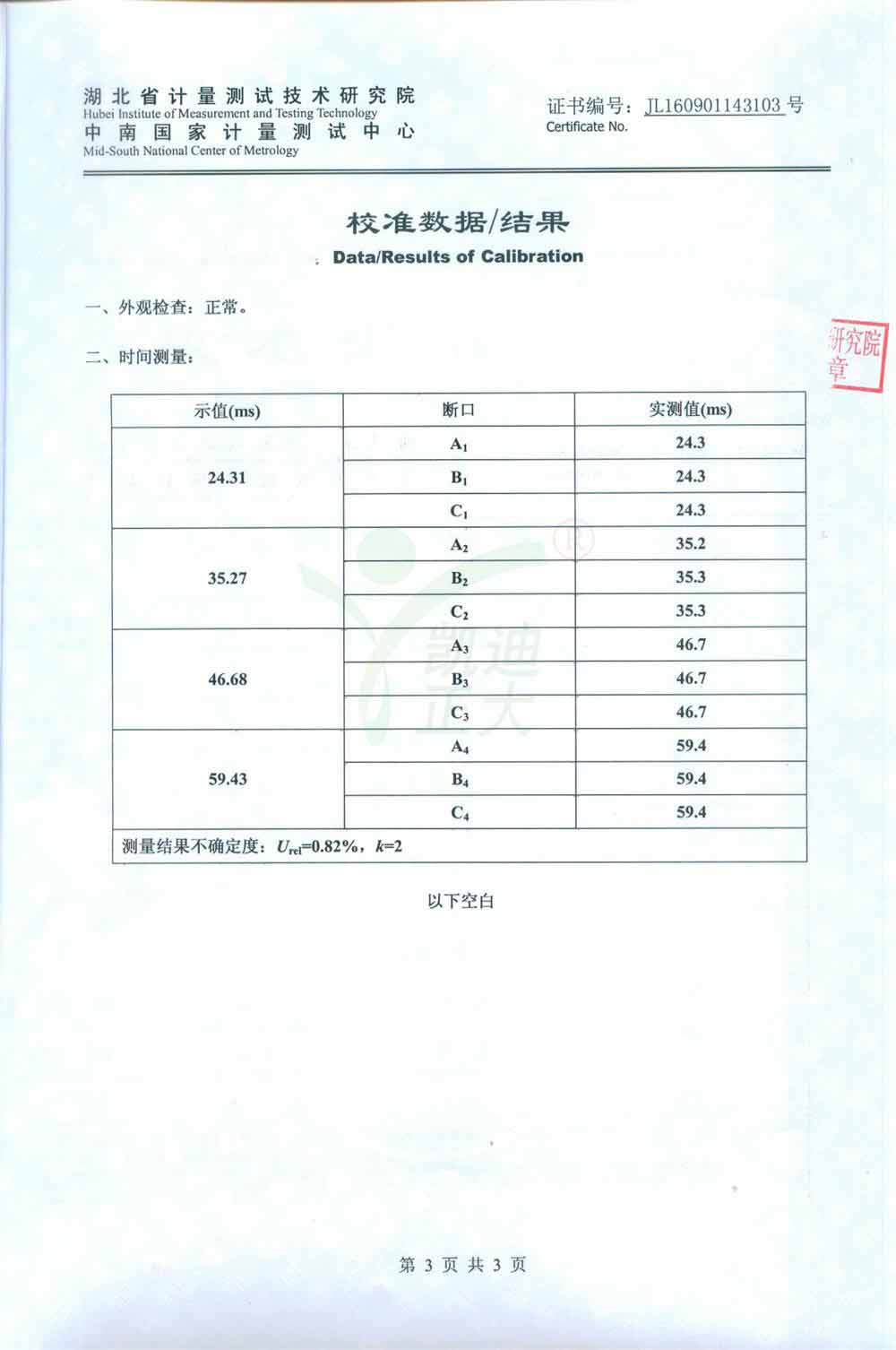

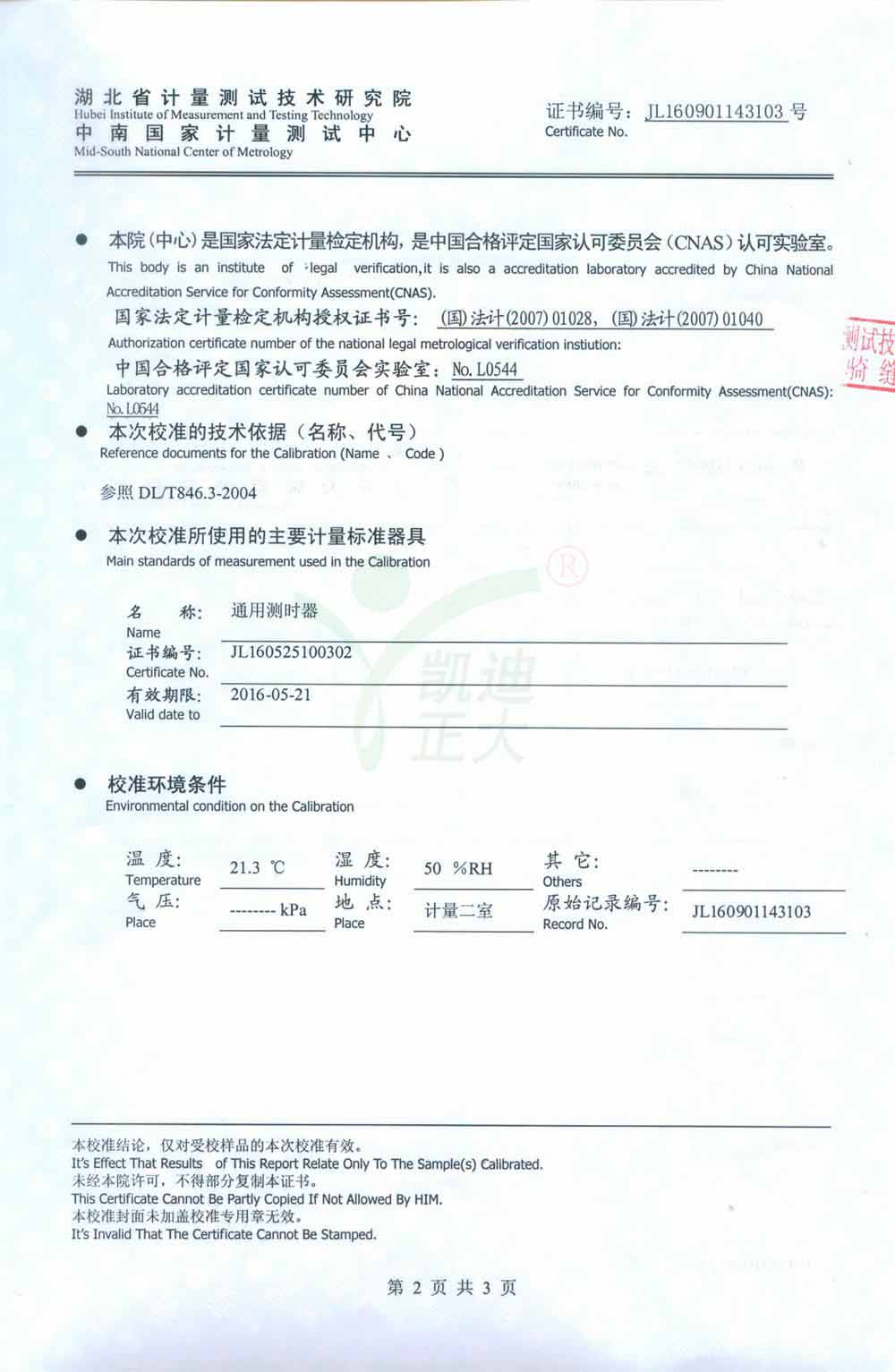

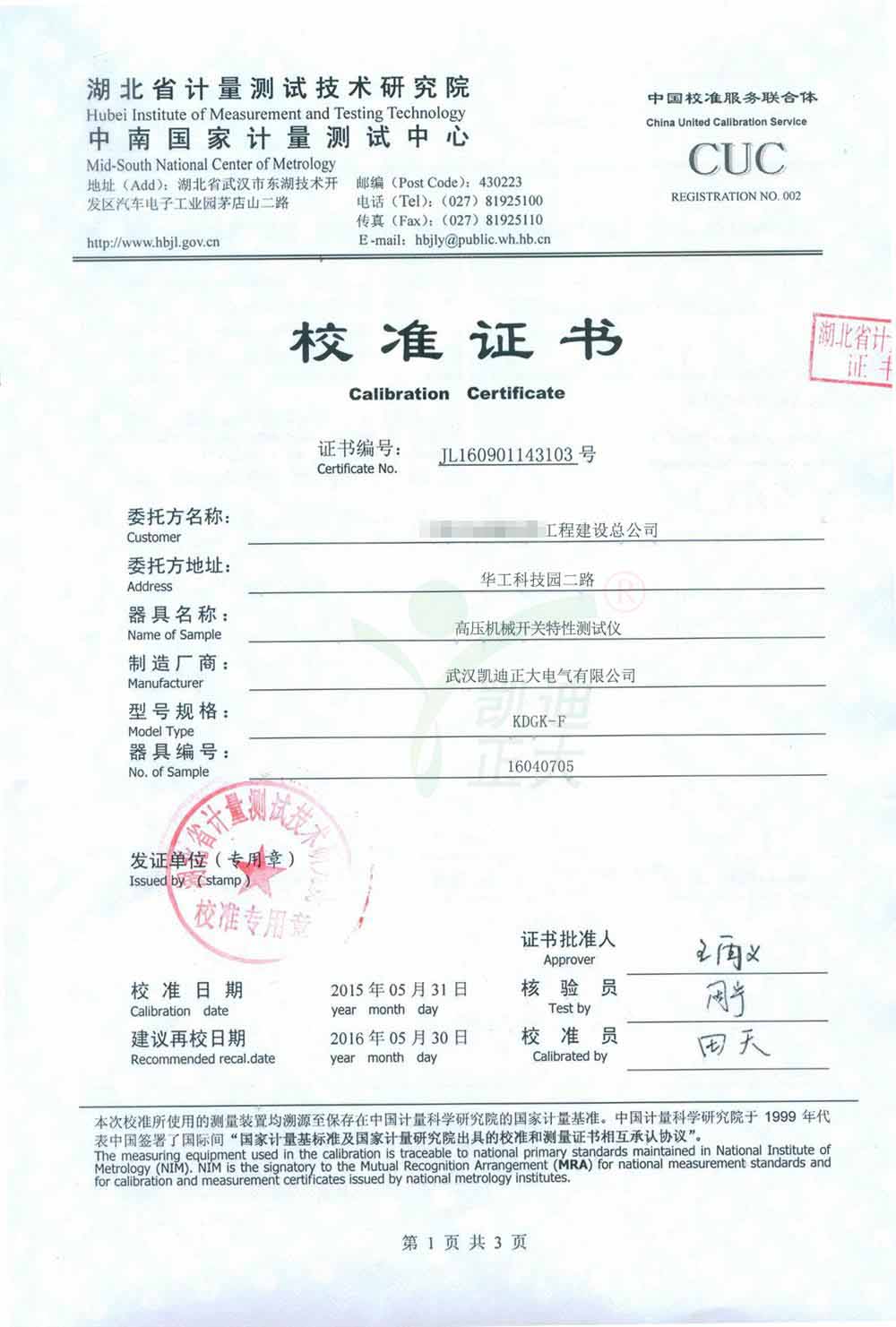

  • 校准证书
  • 相关问答

KDGK-F 高压开关机械特性测试仪(6路分合闸测试端口)

KDGK-F开关机械特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。测量数据稳定,接线方便,操作简单,是高压开关检修试验最方便的工具。



KDGK-F 高压开关机械特性测试仪(6路分合闸测试端口)

     1、仪器可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。

2、独立的6断口,可检测并提示断口的连接状态,方便用户检查接线。

3、机内可存储100组测试结果。

4、大屏幕液晶(320×240)LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提示,人性化菜单式界面,操作简便。

5、仪器具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

6、机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。

7、本仪器可进行电动分合测试和手动分合测试。

8、可进行高、低电压实验,自动寻找最低分或合闸电压。

9、重合闸试验,可做合分、分合,分合分等参数测量。

10、机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

11、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

12、适用于国内生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

13、内部抗干扰电路可满足500KV变电站内可靠使用。

14、能测试分闸速度、合闸速度、合闸时间、分闸时间、合分时间、合闸不同期、分闸不同期、弹跳时间、分闸线圈启动电压试验、分合闸启动电流等。

15、配有万能(加速度)测速传感器;预留测速激光传感器接口,可选配激光成像测速传感器及配件。


KDGK-F 高压开关机械特性测试仪(6路分合闸测试端口)

    1.时间测量:固有分闸(合闸)时间

                分闸(合闸)相内不同期

                分闸(合闸)相间不同期

                合闸(分闸)弹跳时间(弹跳次数)

                合闸电阻测量量程:50Ω~7000Ω

          时间测试范围:0.1ms~999.99ms

          分辨率  0.1ms

          准确度:1%±(1%读数+2个字)

     2.速度测量:刚分(刚合)速度

                指定时间段(行程段或角度段)平均速度

    3.测速范围:1mm传感器 0.01~25.00m/s,

        0.1mm传感器 0.001~2.50m/s

        0.5°角度传感器 1周波/ 0.5°

     4.行程范围:动触头行程(行程)

              接触行程(开距)

              过冲行程或反程(超程)

              测量范围:0—900 mm

       传感器:50mm,分辨率:0.1mm

       传感器:300mm(选配),分辨率:1mm

        360线传感器:360о,分辨率:0.5о

     5. 电流测量:最大电流输出为20A(电流为合分闸线圈的最大电流值)

    6.隔离开关测量范围:

⑴、电压输出:DC30~265V(可调);

⑵、电源输出时间:0.01-20秒(可设置);

⑶、断口信号最大采集时间为20秒;

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

    7.显示屏:320×240液晶屏,对比度可调

    8.数据存储:可存储100组测量数据

    9.打印机:高速热敏打印机

    10.交流电源 :AC 220V ± 10%;50Hz ± 2%

    11.直流电源:输出电压:35~260V连续可调,输出电流:20A(瞬时工作)

    12.主机体积:380×280×140mm

    13.使用环境:  -10℃~+60℃

    14.相对湿度:≤90%


尊敬的武汉凯迪正大电气有限公司用户,我们对您做出如下承诺:

一、产品质量保证:

 1、我方保证提供的产品为符合技术条件优质产品,对人和环境不会造成危害!

 2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

 3、我方保证所提供产品经过严格的出厂检验,根据客户要求可以进行国家相关机构的检验鉴定。

 4、我方对供应产品的软件提供免费升级。

二、售前服务:

 1、提供专业咨询:我们保证在2小时内回复您所提出的专业技术问题,免费进行技术沟通,帮助选型。

 2、提供详细的资料:我们保证在24内将您所需要的相关技术资料邮出。

 3、提供合理的报价:我们保证在2小时内对您所需要的产品进行合理的报价。

 4、提供考察接待:我们保证随时接待您的考察,尽力为您的考察工作提供各种便利条件。

三、售中服务:

 1、无论合同大小,我们保证都将认真、严谨、诚信的对待每份合同。

 2、我们保证符合您的要求,签定严密的、科学的《技术协议》。

 3、我们保证守时、保质、保量的严格执行合同规定的各项条款。

 4、我们保证按合同规定提供送货、安装、调试、培训等各项服务。

四、 售后服务:

 1、若产品在使用过程中存在疑虑,我们保证15分钟内进行电话指导,直至最终解决问题。

 2、我们保证产品在3年内免费保修、检定和校准,并提供终身维修服务。保修期内凡因产品质量引起的产品维修,元器件费用由我公司承担。

 3、我们保证为贵单位建立详细的客户档案,定期对贵单位所使用的仪器设备进行跟踪服务。

 4、用户在使用武汉凯迪正大电气有限公司产品的同时,我公司也为用户提供相关的延伸服务,包括:产品的升级、产品的换购等。







相关标签: 开关机械特性测试仪,高压交流断路器测试仪,高压断路器的机械动特性参数
