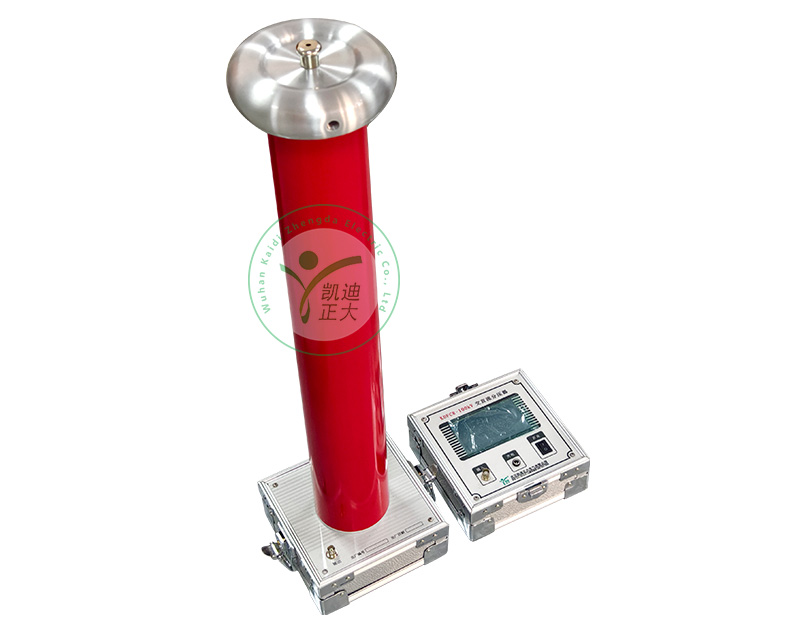

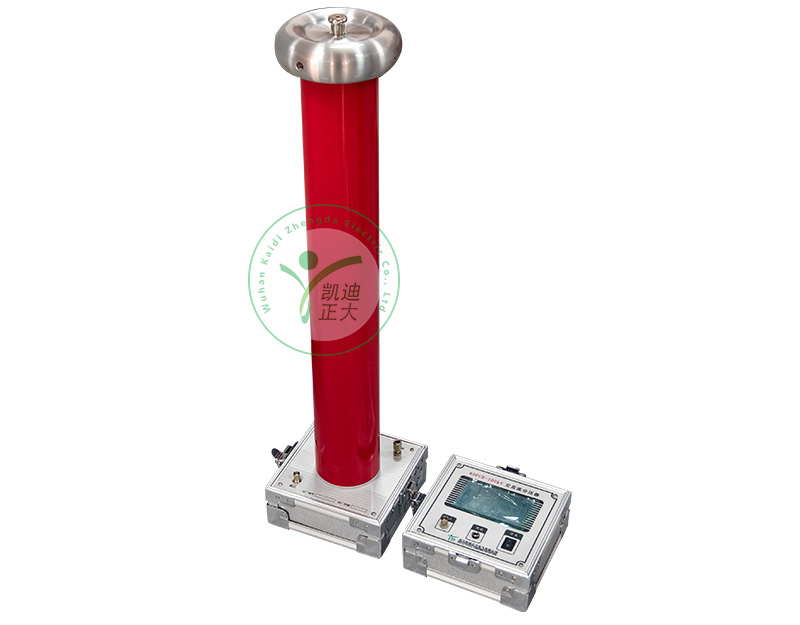

KDFCR-100kV交直流分压器
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551858
- 技术支持：139 7120 5555
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
产品简介
KDFCR-系列交直流高压分压器是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压交直流分压器的首选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。产品标准：DL/T846.1-2004
功能特点

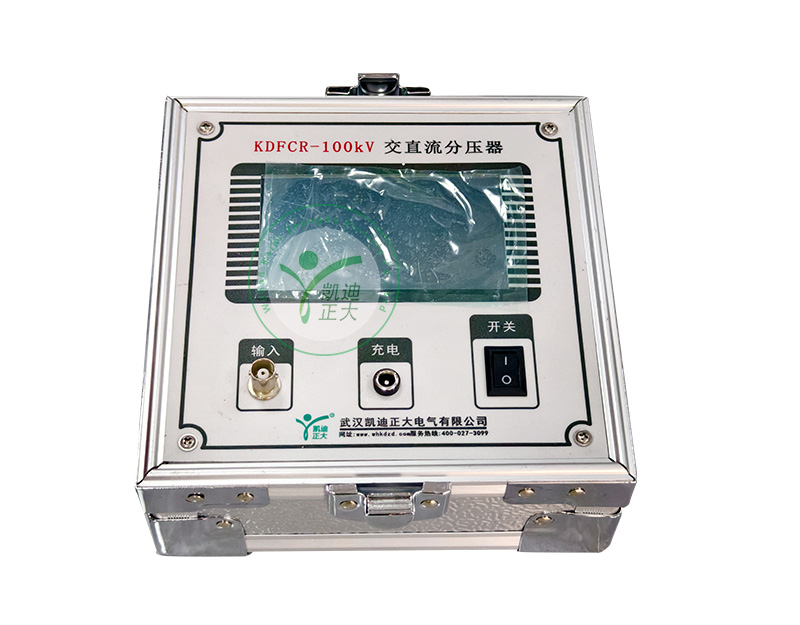

KDFCR-300kV交直流高压分压器又称高压数字表（分压器）是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压，整个设备由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。
KDFCR-300kV交直流高压分压器便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。
技术特点
| 型 号 （可选） | 电压等级（kV） | 阻抗（ MΩ ） | 电容量（ pF ） | 高度（mm） | 长宽 （mm） | 电缆长度（米） | 重量（ kg ） |
| KDFCR-C1-50 | 50 | 640 | 500 | 610 | 195×195 | 4 | 6.5 |
| KDFCR-C1-50G | 50 | 640 | 500 | 610 | 195×195 | 4 | 6.5 |
| KDFCR-C1-50H | 50 | 640 | 500 | 610 | 195×195 | 4 | 6.5 |
| KDFCR-C2-50 | 50 | / | 500 | 610 | 195×195 | 4 | 6.5 |
| KDFCR-100 | 100 | 1280 | 250 | 960 | 195×195 | 4 | 9.5 |
| KDFCR-100-G | 100 | 1280 | 250 | 960 | 195×195 | 4 | 9.5 |
| KDFCR-C1-100H | 100 | 1280 | 250 | 960 | 195×195 | 4 | 9.5 |
| KDFCR-C2-100 | 100 | / | 250 | 960 | 195×195 | 4 | 9.5 |
| KDFCR-C1-150 | 150 | 2000 | 160 | 1400 | 280×280 | 6 | 12.5 |
| KDFCR-C1-150G | 150 | 2000 | 240 | 1400 | 280×280 | 6 | 12.5 |
| KDFCR-C1-150H | 150 | 2000 | 400 | 1400 | 280×280 | 6 | 12.5 |
| KDFCR-C2-150 | 150 | / | 240 | 1400 | 280×280 | 6 | 12 |
| KDFCR-C1-200 | 200 | 2640 | 300 | 1420 | 350×350 | 6 | 14.5 |
| KDFCR-C1-200G | 200 | 2640 | 300 | 1420 | 350×350 | 6 | 14.5 |
| KDFCR-C1-200H | 200 | 2640 | 300 | 1420 | 350×350 | 6 | 14.5 |
| KDFCR-C2-200H | 200 | / | 300 | 1420 | 350×350 | 6 | 14 |
| KDFCR-C3-200H | 200 | 2640 | / | 1420 | 350×350 | 6 | 14 |
| KDFCR-C1-300 | 300 | 4000 | 200 | 1750 | 800×800 | 10 | 30 |
| KDFCR-C1-300G | 300 | 4000 | 200 | 1750 | 800×800 | 10 | 30 |
| KDFCR-C2-300 | 300 | / | 200 | 1750 | 800x800 | 10 | 27 |
| KDFCR-C2-300G | 300 | / | 200 | 1750 | 800×800 | 10 | 27 |
| KDFCR-C3-300 | 300 | 4000 | / | 1750 | 800×800 | 10 | 27 |
| KDFCR-C3-300H | 300 | 4000 | / | 1750 | 800×800 | 10 | 27 |
| KDFCR-C1-400 | 400 | 5280 | 150 | 2350 | 1000x1000 | 10 | 50 |
| KDFCR-C2-400G | 400 | / | 150 | 2350 | 1000×1000 | 10 | 40 |
| KDFCR-C3-400 | 400 | 5280 | / | 2350 | 1000×1000 | 10 | 40 |
| KDFCR-C1-500 | 500 | 6720 | 120 | 3000 | 1400x1400 | 20 | 95 |
| KDFCR-C2-500 | 500 | / | 120 | 3000 | 1400×1400 | 20 | 90 |
| KDFCR-C3-500G | 500 | 6720 | / | 3000 | 1400×1400 | 20 | 90 |
| KDFCR-C1-600 | 600 | 8000 | 100 | 3500 | 1400x1400 | 20 | 125 |
| KDFCR-C2-600 | 600 | / | 100 | 3500 | 1400x1400 | 20 | 120 |
| KDFCR-C3-600G | 600 | 8000 | / | 3500 | 1400x1400 | 20 | 120 |
| 类 型 （可选） | AC/DC(C1) | AC(C2) | DC(C3) | ||||
| 精度等级（可选） | 基本型 准确度 | AC ： 1.5% /DC ： 1.0% | |||||
| G 型准确度 | AC ： 1.0% /DC ： 0.5% | ||||||
| H 型准确度 | AC ： 0.5% /DC ： 0.5% | ||||||
| 交流频率（Hz） | 工频 | ||||||
| 分压比 | 1000:1 或 10000:1（≧300kV） 特殊比例可定做 | ||||||
| 电缆阻抗（Ω） | 75 | ||||||
| 量程范围 | 1、150kV及以下，低量程：0～20 kV，高量程：20kV- 标称额定电压 2、200kV及以上，低量程：0～200 kV，高量程： 200kV- 标称额定电压 | ||||||
| 填充介质 | 聚氨酯发泡剂 | ||||||
| 使用温度范围 | 0℃ ～ 45℃ | ||||||
| 相对湿度 | <85%RH, 无凝露 | ||||||
| 海拔高度 | <1500 米，高海拔地区可以定做 | ||||||
| 使用环境 | 户内使用或晴朗天气条件下户外使用 | ||||||
