凯迪正大KD-214S型电缆识别仪使用说明书

您的当前位置: 首 页 - 新闻中心 - 公司新闻

凯迪正大KD-214S型电缆识别仪使用说明书

发布日期:2018-12-19 00:00 点击:

    凯迪正大KD-214S型电缆识别仪使用说明书目录

一、快速上手   二、产品简介三、工作原理四、仪器性能指标与功能介绍4.1 性能指标4.2 功能介绍五、测量模式   六、仪器使用6.1 安全测试6.2 发射机使用6.3 接收机使用 七、维护保养八、售后服务九、配置清单


      一、快速上手

1、安全检查,测试前将被测电缆断电,并检查周围环境是否安全;

2、连接发射主机,如图1.1所示,将电缆两端铠装断开,并将远端线芯接地,发射主机红色测试线接近端线芯,黑色测试线接地,打开发射主机电源(长按Power键开/关机)。

3、接收主机标定,如图1.2所示,打开接收主机电源(长按键开/关机),将柔性线圈套入待识别电缆近端(箭头方向对准电流方向),短按键,根据提示5S内在按1次键后接收机自动设置标定值与增益档位,若接收机增益到最大档后仍无信号,将复位标定值与增益档位至初始状态。

4、现场识别,如图1.3所示,将柔性线圈对含有目标电缆的一簇电缆分别测量,找出目标电缆,同样柔性线圈箭头方向需对准电流方向;

5、目标电缆的确定,如图1.4所示,屏幕下方显示“提示:电缆识别成功!”,即为目标电缆,如提示电缆反向,可参见6.3-6)-c所述进行判别。




      二、产品简介


KD-214S电缆识别仪(以下简称识别仪)是用于将某一特定电缆从一簇电缆中识别出来的专用仪器。它在上一代识别仪基础上增加了液晶显示,识别结果智能判断,GPS时间同步等先进技术。

识别仪由信号发射主机、信号接收主机、信号接收线圈与电缆连线构成。识别仪设计相对上一代产品更加紧凑小巧,携带方便。通过GPS时间同步法使发射主机与接收主机时钟同步,促使判断结果更加准确;通过内置算法对采样信号进行有效判断,并推送识别结果显示,让用户使用起来更加简单!


      三、工作原理


为了准确可靠地识别电缆,通过发射主机给被识别电缆加一特殊的信号,该信号被接收主机接收,并通过信号方向、幅值、GPS时间,三个要素甄别出要找的电缆。

发射主机将与GPS时间同步的,周期性的,单极性电压脉冲通过发射主机的正极注入到需识别的电缆中,该电缆需在远端接地,保证有足够大的电流流过电缆,还需将近端的地线解除悬空,使该电缆中只有单方向的流出电流,在经大地和其它邻近电缆的接地铠装层回流到发射主机的地端。满足以上条件的话,待识别电缆与其他电缆的信号特征就明显区分开来。


第一:方向性,以识别仪发射主机作参考电流源,流出的电流仅从待识别的电缆通过,而所有其它邻近电缆中流过的都是返回电流,故电流方向正好与待识别电缆反向;

第二:幅值,根据基尔霍夫节点电流定律可知,流经其它邻近电缆的电流与通过大地回流电流的和等于待识别电缆流出的电流,故待识别电缆的电流幅值远大于其它电缆;

第三:GPS时间,发射信号以GPS授时时间为参考点,接收时只判断相应时间点的脉冲信号,过滤其它干扰信号。


       接收主机通过柔性感应线圈套在待识别的电缆上,电流流过的电缆产生磁场在传感器线圈中感应出电压,该电压极性由电流方向和传感器线圈的方向决定。为了得到明显电流方向的电压极性,应在待测电缆的近端进行标定,并取正极性的标定值。在显示屏的右方会保存标定值的幅值与极性(要求为正),在现场进行识别时,只有电流流出电缆的极性与标定值极性一致,而且幅值与标定值相近,其它电缆极性相反,幅值都会小于标定值的75%。可通过相似度来快速判别:


    当相似度在75%~125%之间、而且极性与标定值一致(默认为正)时为要识别的目标电缆。

     四、仪器性能指标与功能介绍

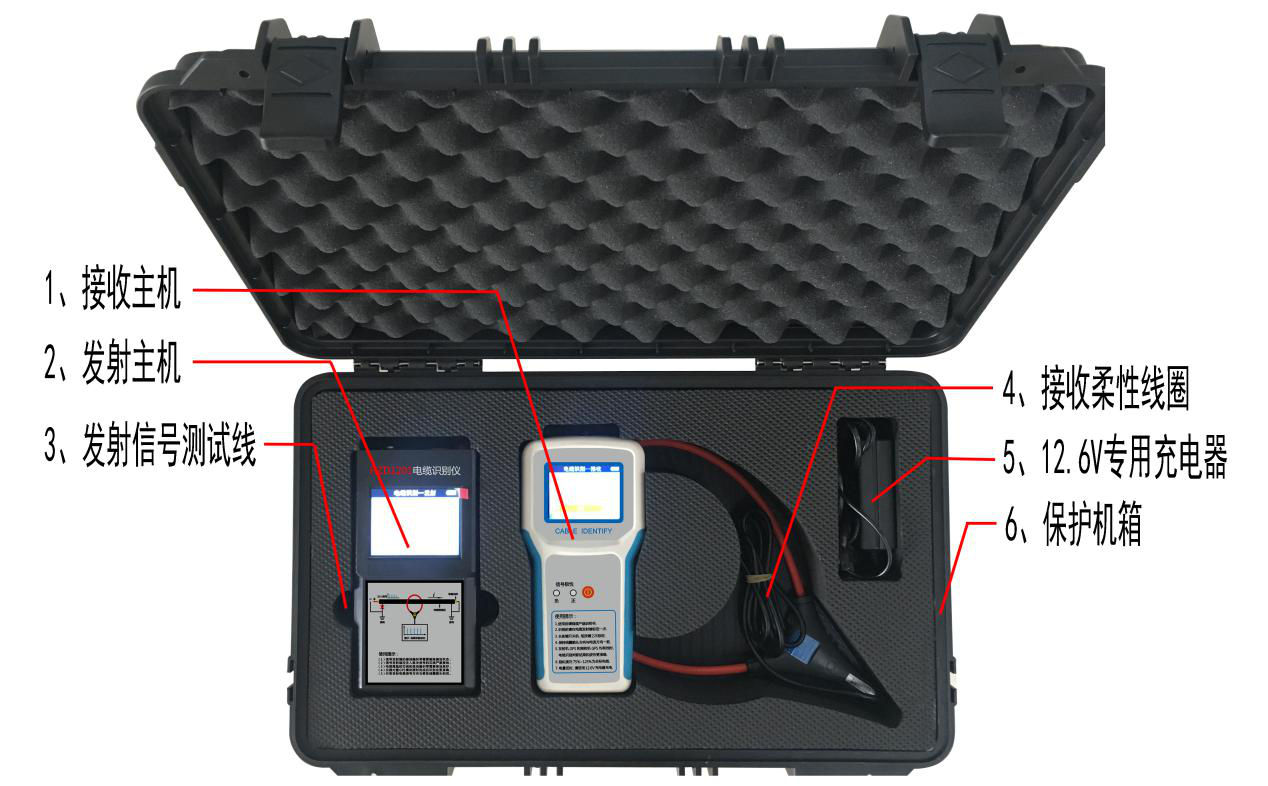

仪器装箱布局图如下:


                                                                          图4.1 装箱布局图


4.1 性能指标

4.1.1 尺寸(长×宽×高):

保护机箱:520mm×350mm×170mm

发射主机:195mm×100mm×60mm

接收主机:204mm×100mm×34mm


4.1.2 发射主机

        供电电压:DC11.1V(3节18650锂电池组)

充电电压:DC12.6V

功    耗:≤3W

        输出脉冲幅值:≈DC400V

回路阻抗测量:≤500欧姆

工作时长:≥12h

环境温度:-35℃~+45℃

环境湿度:≤95%RH


4.1.3 接收主机

供电电压:DC3.7V(1节18650锂电池)

充电电压:DC12.6V(内置4.2V转换电路)

功    耗:≤1W

增益调节:自动

测量幅值:0.75V~1.25V

结果推送:文字提示、声音提示

工作时长:≥12h

环境温度:-35℃~+45℃

环境湿度:≤95%RH


4.2 功能介绍

4.2.1 发射主机

1)前挡板功能介绍:


 图4.2 发射主机前挡板

a.电源开关:长按开关机;

b.充电口:使用配套DC12.6V的专用充电器;

c.红色测试线插座:连接专用4mm红色测试夹线;

d.黑色测试线插座:连接专用4mm黑色测试夹线。

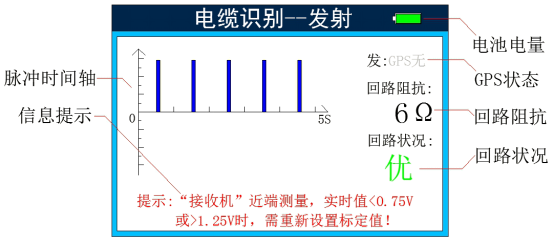

2)显示界面介绍:


     图4.3 发射主机显示界面


a.电池电量:使用前应检查电池电量是否充足,电量低时应及时充电;

b.GPS状态:使用前应在室外空旷处连接GPS,使识别仪发射机与接收机时间同步,GPS三种状态如下:

GPS无-未经过GPS时间同步校准,以内部时钟为基准、间隔发射脉冲信号;

GPS弱-已经过GPS时间同步信号校准,以GPS时间同步信号为基准发射脉冲信号,由内部时钟计算间隔;

GPS良-以GPS时间同步信号为基准、间隔发射脉冲信号;

c.回路阻抗:为保证接收机能正常识别电缆,回路电阻应尽可能小,最大不应>500Ω;

d.回路状况:断开-回路电阻>500Ω;

差-回路电阻>200Ω;

良-回路电阻>20Ω;

优-回路电流<20Ω。

e.脉冲时间轴:显示发射脉冲的幅值状态、时间间隔;

f.信息提示:根据要识别电缆的阻抗提示接收主机按要求标定。


4.2.2 接收主机

1) 面板功能介绍


            图4.4 接收主机面板介绍


a.接收线圈插座:连接柔性线圈传感器;

b.按键:长按按键,开关机;

短按按键2次,标定;

c.信号指示:辅助提示接收信号显示;

d.充电口:使用配套DC12.6V的专用充电器;

e.蜂鸣器:发声提示识别信息:

          一长一短“滴声”--电缆识别成功;

          连续急促短“滴声”--测量线圈反向。

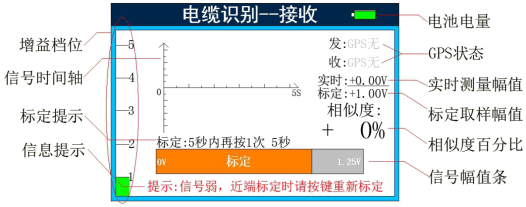

2) 显示界面介绍:



图4.5 接收主机显示界面

a.电池电量:使用前应检查电池电量是否充足,电量低时应及时充电;

b.GPS状态:接收机必须在发射主机经过GPS时间同步校准后才能切换到GPS同步模式,使用前应在室外空旷处连接GPS,使接收主机与发射主机时间同步,接收机GPS三种状态与发射主机相同,只是一个是发射一个是接收,以下不在赘述。

需要说明的是接收机的“发:GPS无”状态,是在接收机经过GPS时间同步校准后,通过接收到脉冲信号的时间,来判断发射机发射脉冲的时间是否与GPS时间同步,因此接收机的“发:GPS无”只有两个状态,即“发:GPS无”、“发:GPS良”,只要发射脉冲信号是以GPS时间同步信号为基准,则显示“发:GPS良”,即判定发射机GPS时间同步有效。

c.实时测量幅值:接收到脉冲信号的幅值。

d.标定取样幅值:5秒内按键2次进行标定,仪器自动根据实时值选取增益档位:

当增益档位低于最高档时,标定取样会判断实时值是否≥0.75V且≤1.25V,如果不符则增加或减小增益,直到实时值符合要求后,取实时值为标定值,同时保存增益档位;


当增益档位达到最高档,但实时值仍低于0.75V,则取当前实时值作标定值,并保存增益档位;


如增益在最高档实时值仍为0.00V,则增益档位跳回最低档,并复位到标定值为1.00V;


e.相似度百分比:实时值/标定值=相似度%;

f.信号幅值条:通过图形条辅助显示实时值与标定值的差异;

g.增益档位:显示接收主机对接收信号提高增益的大小;

h.信号时间轴:辅助显示接收信号的幅值状态、时间间隔;

i.标定提示:标定确认提示;

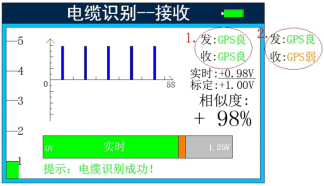

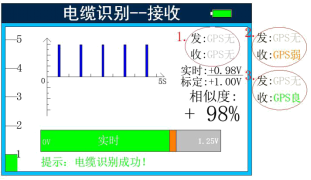

j.信息提示:根据相似度给出相应提示,有如下四种提示,如图4.6、图4.7、图4.8、图4.9所示:




如图4.6,提示电缆识别成功,即为要识别的目标电缆;

如图4.7,提示测量线圈反向,可能为要识别的目标电缆,需进一步分析,可参见6.3-6)-c所述;

如图4.8,提示信号强,一般在标定时会出现,需重新标定降低增益档位;

如图4.9,提示信号弱,若在标定状态,可根据提示重新标定提高增益档位,在测量状态下可认定为回流电缆,不予理会;


       五、测量模式

识别仪分为标准模式与GPS时间同步模式两种。

1)标准模式:

该模式下发射主机向要识别的电缆注入信号的时间没经过GPS时间校准,这时接收主机接收信号主要通过方向与幅值来进行判定,如被测电缆的信号方向与标定电缆一致,幅值与标定电缆相似,则认定该电缆为要识别的电缆。标准模式见图5.1所示:


图5.1 标准模式

由图5.1可见,不论接收机有无GPS时间同步信号,只要发射机没有经过GPS时间同步校准,均为标准模式。

2)GPS时间同步模式:

发射机与接收机均通过GPS授时,两个仪器的时间为同步状态。这时接收主机接收的信号不仅通过方向与幅值判定,并且要求接收信号的时间与发射信号的时间一致,才会判定为待识别的目标电缆。该模式识别的电缆准确度更高,推荐使用!GPS时间同步模式如图5.2所示:


图5.2 GPS时间同步模式


      六、仪器使用

6.1 安全测试

仪器使用前一定要进行以下安全测试,以避免造成人员伤亡或损坏电缆识别仪及其它设备。使用电缆识别仪时,要对被测电缆进行带电检查,并确保该电缆处于无电状态。

将仪器接入被测电缆前,要对其附近末加保护的仪器或电缆进行安全检查,并将这些带电部分用绝缘材料进行安全保护。


6.2 发射机的使用

1)在仪器测试前将被测电缆断电,并检查周围环境是否安全;

2)发射主机的红色测试线与被测电缆的一根或几根芯线连接,黑色测试线接地;

3)将电缆远端的芯线与地相连,并将电缆两端的铠装与地线断开;

4)打开发射主机电源(长按Power键开/关机),主机根据电缆回路的阻抗输出相应幅值的脉冲电流,阻值越小,电流越大,接收信号更稳定;

5)确认发射主机正常向测试电缆发射信号,发射机的脉冲信息轴有连续1秒间隔的脉冲条显示,且“回路状态”不为断开。



6.3 接收机的使用

1)打开接收主机电源(长按面板按键为开/关机);

2)将测量柔性线圈套在要识别电缆的近端(发射主机红色测试

线所连接芯线的电缆上),柔性线圈方向标记务必对准电流的方向,即电缆的远端;

3)准备工作做好后,开始取标定值,短按按键,根据显示提示(5S内在按1次键),系统根据要识别电缆中流过电流的大小自动调节接收主机的增益状态,并取标定值,具体可参见4.2.2-2)-d中详述;

4)取完标定值,可将接收主机关机(主机会一直保存关机前的标定值与增益档位,直到下次重取标定值),拿到电缆沿线需识别的地方进行识别工作;

5)用柔性线圈对电缆簇中的每根电缆进行测试,直到接收主机提示:电缆识别成功,并伴有蜂鸣器鸣叫音(一长一短“滴声”),该电缆即为目标电缆。识别成功显示界面参见图4.6;

6)测量中主机对于测量结果会有以下几种表现形式供用户判定:

a.信号幅值微弱、极性为负,说明该电缆为信号回流电缆,且柔性测量线圈的指示方向与目标电缆的电流方向一致,不是目标电缆;

b.信号幅值微弱、极性为正,说明该电缆为信号回流电缆,且柔性测量线圈的指示方向与目标电缆的电流方向相反,不是目标电缆,识别仪显示可参见图4.9;

c.信号幅值与标定值相近(75%≤相似度≤125%),极性为负,说明该电缆是目标电缆,但柔性测量线圈的指示方向与目标电缆电流方向相反,该情况需检查柔性线圈指示方向是否指向电缆远端,如指向远端,则需确认该电缆是否在该处的前端有回弯现象,电缆绕回来又指向了近端,识别仪显示可参见图4.7;

d.信号幅值与标定值相近(75%≤相似度≤125%),极性为正,说明该电缆是目标电缆,识别仪显示可参见图4.6。


     七、维护保养

1、识别仪长期不使用时请充满电后装箱再存放。

2、本产品不宜存放在潮湿、高温、多尘的环境中。

3、识别仪使用完毕后应进行清洁擦拭,干燥后放到保护箱中。

4、柔性测量线圈使用完后必须擦掉泥尘、水渍,避免影响测量准确度。


     八、售后服务

1、识别仪自售出之日起一个月内,如有质量问题,免费更换新仪器;

2、识别仪两年内凡质量问题由我公司免费维修;

3、识别仪使用超过两年,我公司负责长期维修,适当收取材料费;

4、若仪器出现故障,请寄回本公司修理。不得自行拆开仪表,否则造成的自损我公司概不负责。

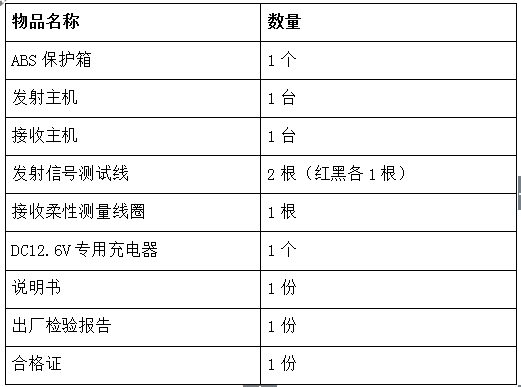

     九、配置清单
