电缆故障测试仪工作原理以及特点

您的当前位置: 首 页 - 新闻中心 - 技术文章

电缆故障测试仪工作原理以及特点

发布日期:2018-12-17 09:18 点击:

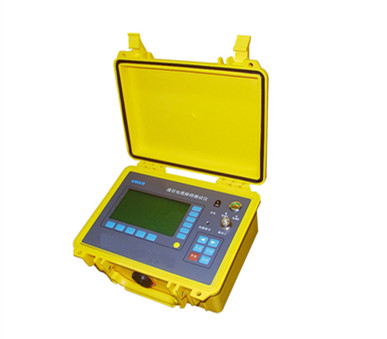

       凯迪正大通信电缆故障全自动综合测试仪是采用现代微电子技术研制成功的高科技产品。具有脉冲反射和智能电桥两种测试方法,适用于测量市话铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。



       电缆故障检测仪的详细组成及其工作流程


       生活中所有的事物都由核心工具和辅助工具组成。如人人都用的手机,存在主板与显示屏及别的配件,才使得我的生活在数字信号中能面对面的交流;生活憩息的房子,由框架和各种装饰组成温馨舒适的家。而对于电缆线进行测试故障位置的电缆故障测试仪也由核心的处理器和一些辅助性质却又不得不存在的配件组成,才促进了仪器的流程性的工作使用。


       电缆故障测试仪是由微处理器为核心,控制信号发射、接收和对信号进行数字化处理过程的一个仪器。


       电缆故障测试仪的微处理器完成对信号转化数字化信号的过程任务有:对电缆故障测试仪检测数据的采集、存储、数字滤波、光标移动、距离计算、波形比较、波形比例的扩展,直到送至LCD显示屏的显示。也可以有通讯口和PC机通讯进行工作反馈检测信号过程结果。


       电缆故障测试仪中脉冲发生器是由微处理器所传输的编码信号,自动转换形成一定宽度的逻辑脉冲工作的配件仪器。脉冲发生器将发射电路转换成为高辐值的发射脉冲,传送至被测的电缆之上。


       电缆故障测试仪中高速A/D发生器将被测故障电缆线上返回的测试结果信号,经过输入电路送达高速A/D采样电路后转换成数字信号后。传送至微处理器中进行分析处理。


      键盘是人机互动对话的窗口,操作人员可根据测试所需要的命令通过键盘输入,传送至计算机,最后由计算机控制电缆故障测试仪进行检测工作。


      综上即是电缆故障检测仪的详细组成及其工作流程。正确的掌握仪器的由来、组成及工作状态,能更加便利的使用仪器;起到对检测位置的精准,仪器使用中的保护和方式的作用;使得对故障的维修更加快速保障。




      凯迪正大电缆故障测试仪特点:


  1、结合脉冲反射测试法和保留有手动测试功能。

  2、具有自动测试功能,只需按动一次按键,故障点即可找到。

  3、智能电桥测试法,可以测试断线、混线、绝缘不良等各种类型的故障。

  4、采用中文菜单技术,易于掌握和使用。

  5、具有兆欧表和欧姆表功能,能够测试绝缘电阻和环路电阻。

  6、可以永久保存10个测试波形,关机后不丢失,部分替代打印机功能。

  7、采用自动增益和自动阻抗平衡技术,替代繁琐的电位器调节。

  8、液晶显示屏具有背光功能,即使在晚上也能进行测试。

  9、采用可充电锂电池,智能充电,无需值守。

  10、体积小,重量轻,便于携带。




      凯迪正大电缆故障探测仪详细参数:


1、脉冲反射测试法:

     最大量程:8km,可以根据电缆长度选择适合的量程。

     测试盲区:0m

     测试精度:量程小于2km时为1m;量程大于2km时为8m

     脉冲宽度:80ns-10μs自动调节

     阻抗平衡:自动调节

     增益调节:自动和手动相结合

  2、智能电桥测试法:

     能够测试绝缘不良电阻最大值:100МΩ

     测试精度:±1%×电缆全长

     能够测试电缆最大长度:9999m

     可以分三段输入,可以输入线径0.3mm-0.99mm

  3、充电时间约3个半小时

     充满后连续工作时间5小时

     体积:230×150×160;重量:2Kg
