10kV电缆振荡波局部放电测试系统

发布日期:2018-09-27 00:00 点击:

KD-OWTS型10kV电缆振荡波局部放电测试系统技术参数
1、检测原理:采用振荡波、串谐原理诱发局部放电信号
2、工作电源:单相220V,50/60Hz,500VA,需配能满足所供产品连续工作不低于8小时的220V交流移动电源
3、激励电源特性:输出电压:峰值30kV,有效值≥21.2kV。具备过流保护及报警功能。
4、局部放电测量灵敏度:≤10pC
5、振荡电压波形:8个振荡周期内幅值衰减率不大于50%。
6、局放定位误差:不大于被试电缆长度的1% m
7、局放测试范围:1pC~100nC
8、测试电压频率范围:至少包含20Hz~500Hz频段,测试电压容许偏差不超过3%
9、分辨率:±0.1pC
10、自身噪声水平:<1pC
11、局放校准器:量程:应满足局放测试范围要求。档位范围:应大于20pC-20nC。电源:9V干电池
12、被试电缆的电容量范围:0.025~4μF
13、无局放补偿电容nF:不小于100nF,确保在测试短电缆时谐振频率保持在所供产品测试电压频率范围之内
14、有效检测电缆长度m:至少保证0~10km范围内无盲区
时域反射仪:1)测量电缆长度和校准接头位置。2)测量范围:至少保证0~10km3)测量方法:低压脉冲法,对线比较测量,对线差示测量。4)脉冲宽度:5,10,20,50,200,750,1500 ns 5)最大分辨率:2.5cm。6)可变增益:0~90db。7)可变阻抗匹配:0~120Ω。8)测量精度:±0.1 %
15、滤波:模拟电子和数字电子滤波
16、局放定位:同时定位多个局放缺陷。能够人工设定局放定位量阈值。
17、软件功能:可快速检索及分类管理电缆资料和测试数据。单次智能校准,信噪比实时显示 加压同时显示局放分析结果。自动分三类:确定局放/不确定信号/干扰。有支持导入,自动出结果。
18、其他功能:具备自动测量电缆电容量的功能。具备测量局放起始电压、局放熄灭电压和局放水平的功能。峰值电压输入、相电压倍数输入、有效值电压输入三种加压模式。各档位输出电压的加压次数可设定。能够生成局放PRPD谱图。具备分析和生成测试报告功能。控制单元具备无线局域网(WLAN)和有线数据传输的功能。仪器具备紧急停机功能和安全控制回路。具备自检功能,出现故障时应自动提示故障信息。
19、重量kg:主机或高压单元分体式设计,单体最重部件不得超过35㎏

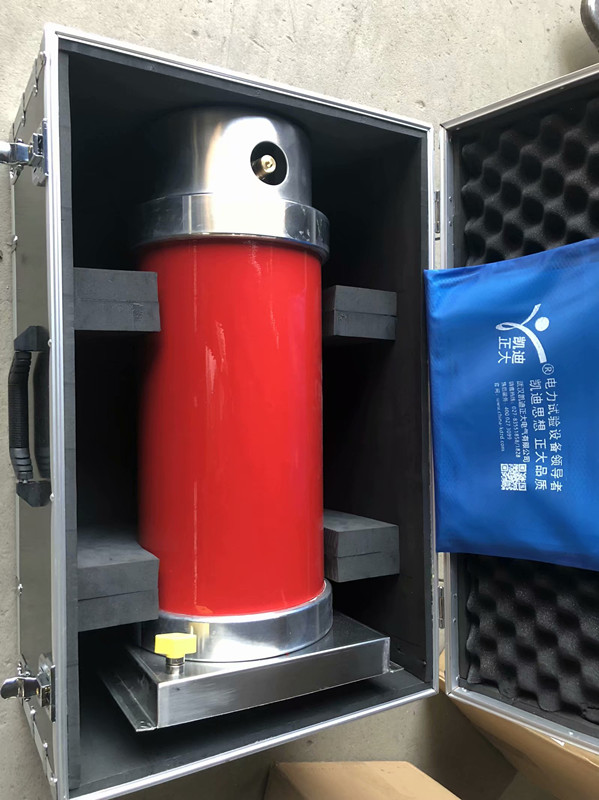

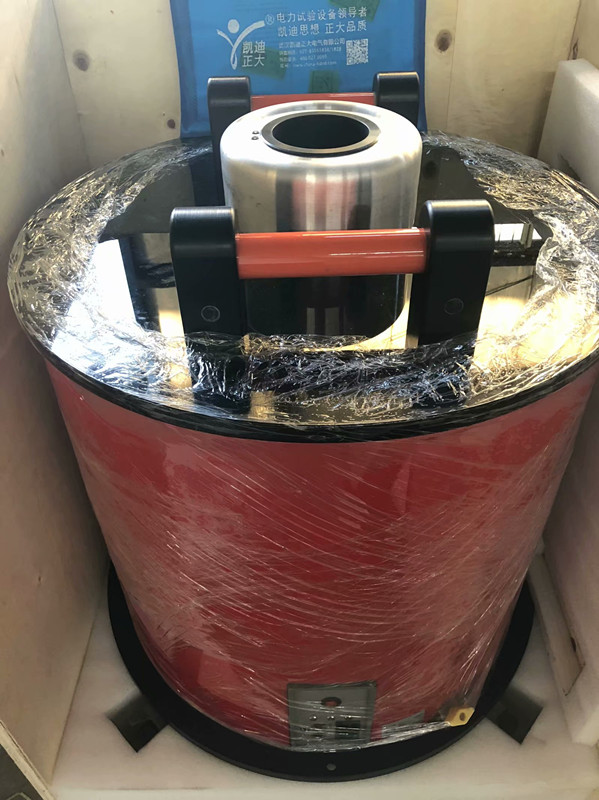

KD-OWTS型10kV电缆振荡波局部放电测试系统组件材料配置表



1,   KD-OWTS型10kV电缆振荡波局部放电测试系统主机1套
2、局放校准器1套
3、高压电缆各种线缆2套
4、KDZD数据分析采集系统1套
5、仪器操作软件1套
6、数据分析软件(凯迪正大)1套
7、10kV电缆振荡波局部放电测试系统中文说明书(武汉凯迪正大电气有限公司)1本
8、高性能笔记本电脑1台
9、220V交流移动工作电源及附件1套
