高压断路器综合动作特性测试台

发布日期:2017-08-23 00:00 点击:

一、产品概述:

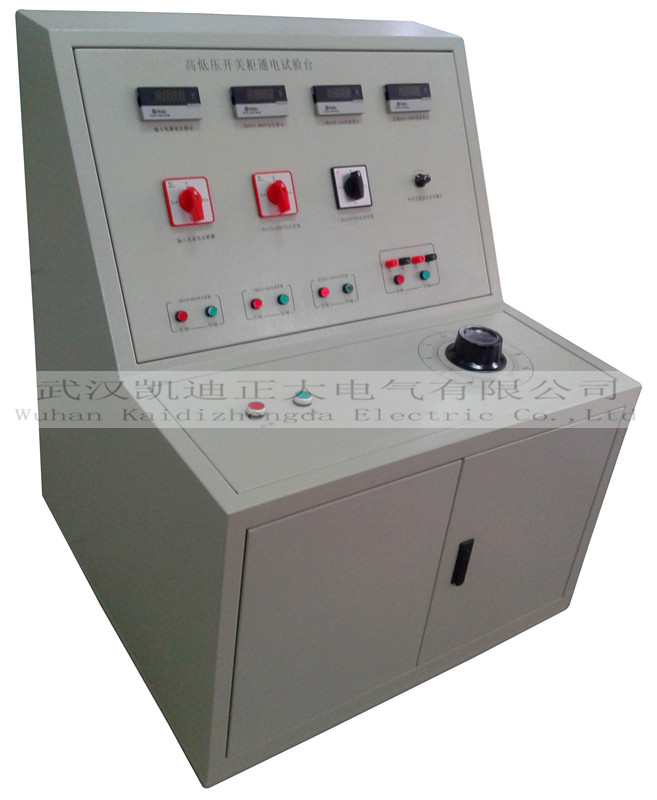

高压断路器综合动作特性测试台由调压器、升流器、高精度电流表、电压表、交流接触器、按钮、指示灯等新型元器件组合而成,可供生产厂家或有关质检部门,为了保证安全,对VS1设备的综合动作特性进行综合测量和检定分析。

设备用途:对成套设备进行储能、合闸、分励、磨合,触点通断等动作特性测试。

二、高压断路器综合动作特性测试台技术参数:

1单相交、直流0~250V可调电压输出(储能、闭锁功能输出);

2单相交、直流0~250V可调电压输出(合闸、分励功能输出);

3一路单相电流0~10A可调电流输出

4配有计数器及时间继电器实现自动循环测试(机械磨合);

5另有辅助触点接通位置指示(测试断路器在功能位置时对应辅助触点接通指示);

6该设备均为数显表显示,精度1.0级;

(1)设备总容量:5KVA;

(2)电源输入线径≥2.5mm2;

(3)输入电压: AC 220×(1±10%)V,50Hz;

(4)输出电流:0-10A。

(5)波形失真度≤3%;

(6)绝缘电阻≥5MΩ;

三、工作环境:高压断路器综合动作特性测试台环境温度不超过45℃,相对湿度20%-80%。,设备周围应无强烈的震动冲击,无大量灰尘及腐蚀性气体,无强烈的电磁干扰和辐射干扰。

四,高压断路器综合动作特性测试台使用时注意事项:

   1、测试台要可靠接地,接地线不小于1.5mm。

   2、在测试之前一定要检查调压器是否在零位。

投入配电箱配备的试验和检测仪器设备有哪些?

高压柜检测设备有那些?

高压配电柜检测需要设备(额定10kV以下的高压配电柜)一般有:

1.工频耐压试验装置(0~100kV);

2.二次回路工频耐压试验装置(0~5kV);

3.回路电阻测试仪;

4.机械特性测试仪;

5.局部放电检测仪;

6.微水检测仪(高压充气柜用);

7.SF6气体检漏仪(高压充气柜用);

8.继电保护综合试验台。
