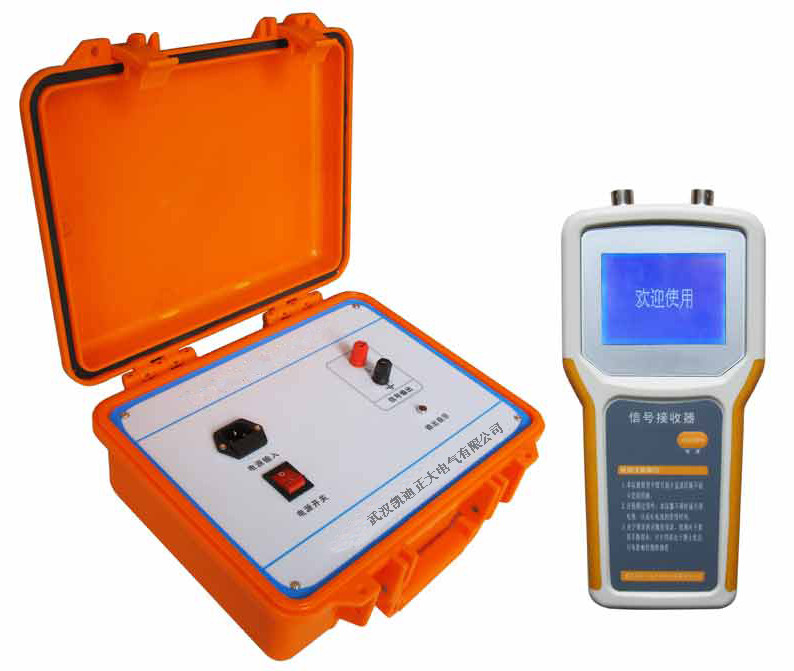

PDF1000直流系统接地故障测试仪

发布日期:2017-06-05 00:00 点击:

    PDF1000型直流接地故障测试仪是新一代产品。它能够适用于任何电压等级的直流系统,配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了优秀的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

    本直流接地故障测试仪以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

    发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源,直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统,如果发生两点接地,就可能引起上述装置误动、拒动,从而造成重大事故。因此当发生一点接地时,就应在保证直流系统正常供电的同时准确迅速地探测出接地点,排除接地故障,从而避免两点接地可能带来的危害。

    直流系统故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,准确率达到100%。

产品别称直流系统接地故障测试仪、KDZD835直流接地故障测试仪、直流系统故障测试仪


产品特征

1、使用简单,本直流接地故障测试仪只需打开电源开关就可直接使用,无需别的按键操作

  2、安全可靠,本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响

  3、适用电压等级多,直流系统220V、110V、48V、24V都可以使用

  4、适用范围广,任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用

  5、携带方便,信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点

  6、直流系统不断电查找接地点,不影响系统正常工作

  7、抗干扰能力强,克服了系统分布电容的影响

  8、智能化充电管理,减少充电时间,延长电池寿命

2、信号发生器:300×270×200mm3体积

输出信号频率2.5Hz

信号空载输出电压±20V±5%

信号电压幅值误差<5%

信号短路输出电流≤80mA

输出口抗冲击能力400V直流冲击

电源电压AC220V±10%电压频率50Hz±5%

输入保险200mA最大功率3W

信号接收器:210×100×32mm3体积

信号电流检测灵敏度0.5mA

信号发生器阻抗40KΩ

最大输出电流2.5毫安

接收器显示数字0~19;A钳口尺寸Φ50mm;B钳口尺寸Φ7mm×9mm

整机检测最大接地电阻300kΩ

接地电阻测量精度0~4.5KΩ,误差≤0.5KΩ ;4.5KΩ~300KΩ,误差≤10%

外形尺寸(主机)340*290*140mm3重量(主机)3.96kg
