KD7688抗干扰输电线路绝缘电阻测试装置具备抑制工频、高频电压干扰的能力，尤其在输电线路导线在带感应电的情况下（同塔多回线路或交叉跨越线路，一回线路带电运行、另一回停电检修），能够安全、有效、方便地进行绝缘电阻测试。

为抑制感应电压，保证输电线路的绝缘电阻测试精度和人身安全。抗干扰输电线路绝缘电阻测试装置要求使用串联谐振、并联谐振组成的混合谐振网络法，其中，并联谐振要求设计为工频高阻、低频低阻特性；串联谐振要求设计为工频低阻，低频高阻特性。绝缘电阻表通过并联谐振后可直接测量线路绝缘电阻值。

抗干扰输电线路绝缘电阻测试装置装置结构特点主要包含以下三部分：高压辅助装置、高压电压表和绝缘电阻表等。其功能如下：

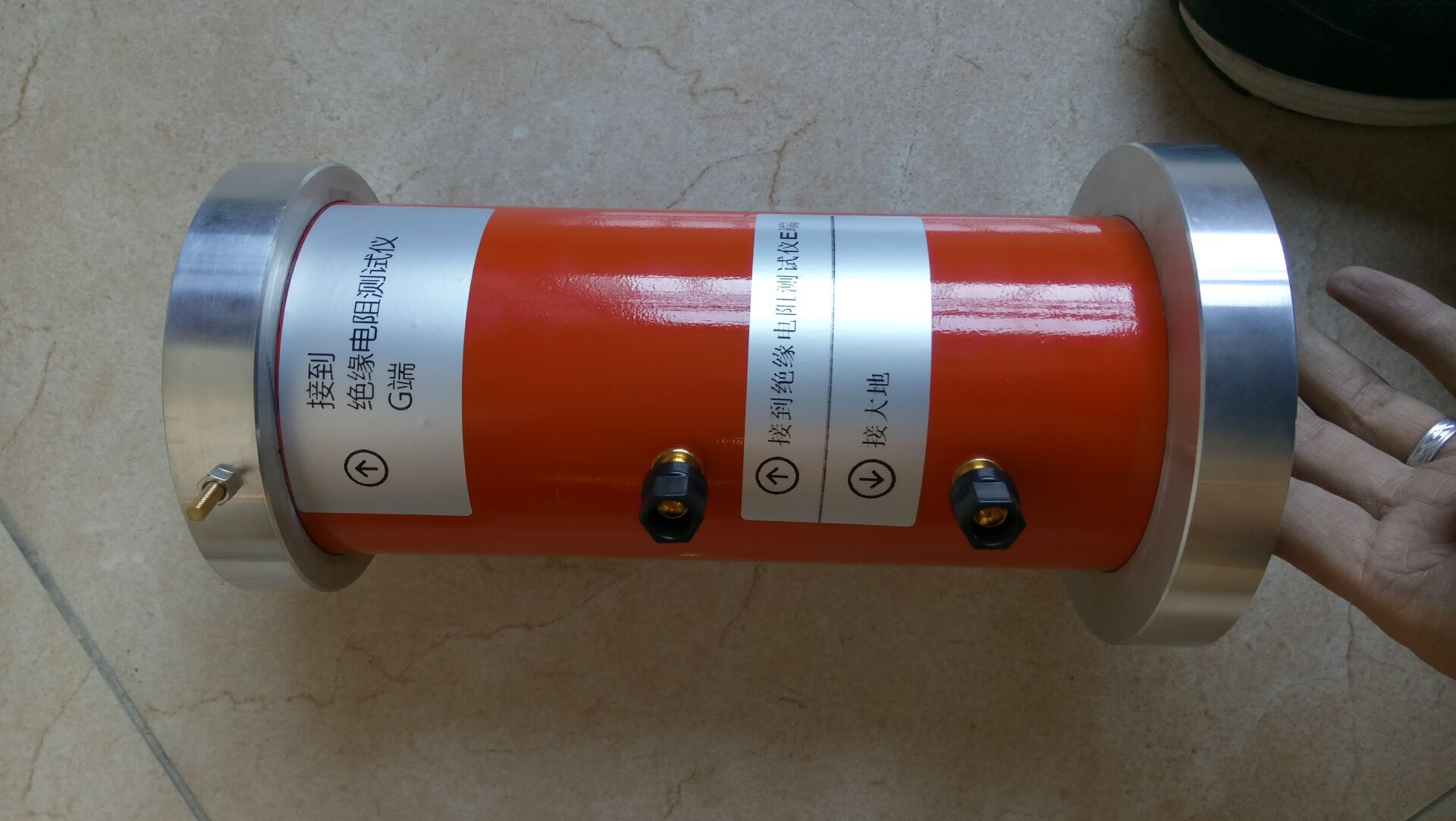

⑴高压辅助装置要求有效降低工频干扰电压，抑制高频电压，使得绝缘电阻测试的直流高压通过本装置加载在被测试品上，从而保证绝缘测试的真实性。

⑵高压电压表要求为无源电压表，可测量工频干扰电压并起到高压隔离作用，将高电压区域与仪器操作区域分开，以确保测试人员和设备安全。

⑶绝缘电阻表要求抗干扰能力不小于1000伏电压；应有指针、数字双显示，并可自动测量绝缘电阻、吸收比和极化指数。

主要部分	功能	参数指标
高压辅助装置	耐压	150kV
	抗干扰电压	100kV
高压电压表	电压测量范围	AC 100kV
	精度	10%
绝缘电阻表	额定电压(kV)	2.5	5
	测量电压(kV)	额定电压 ×（1±10%）负载阻值不低于量程的1%	额定电压 ×（1±10%）负载阻值不低于量程的1%
	准确度等级	5.0	5.0
	测量范围上限值(GW)	500	1000
	最大误差为5% 的测量值范围	(0.025~100)G W	(0.05~200) GW
	最大误差为 10%的测量值范围	(0.01~0.025) GW，(100~500) GW	(0.02~0.05) GW， (200~1000) GW
	输出短路电流	³5mA	³5mA
	吸收比、极化指数的测量范围	测量范围：1 ~19.99；最大误差：±(1%RDG＋1d)	测量范围：1 ~19.99；最大误差：±(1%RDG＋1d)
	带负载（双回同杆架设输电线路40km）升压至额定电压的时间	£5min	£5min
	残压自泄时间	£60s (0.1uF)	£60s (0.1uF)
	抗干扰能力	2mA AC 50Hz	2mA AC 50Hz
	输出电压显示误差	2%RDG + 1d	2%RDG + 1d
	供电	锂电池	锂电池
	充电	AC 220V（1±10%）	AC 220V（1±10%）
	耗电	≤8W	≤8W
