抗干扰辅助装置绝缘电阻测试表性能特点和技术参数

发布日期:2016-11-09 00:00 点击:

KD7688抗干扰辅助装置绝缘电阻测试表性能特点,抗干扰能力强:

  1、强抗干扰辅助装置GS5000B/C,本辅助装置采用特殊的抗干扰技术,能有效降低感应电压,从而保证绝缘测试的真实性、有效性。该装置单节最高可抗12kV的感应电压,最高可抗30kV的感应电压。

  2、强抗干扰绝缘电阻表和强抗干扰辅助装置GS5000B/C,采用遥控、遥测、遥信做到测试数据准确性和操作人员安全性。

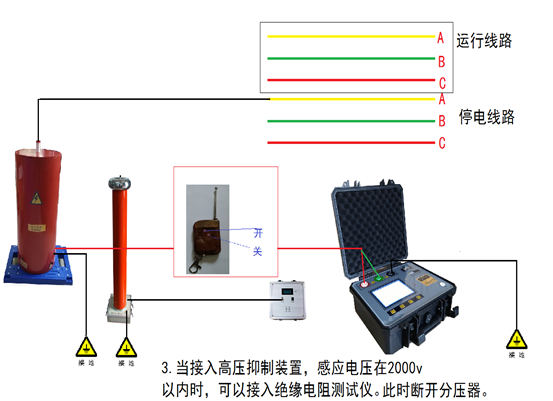

强抗干扰绝缘测试成套设备由抗干扰辅助装置和绝缘电阻表组成,空间上将有高风险的感应电和人员操作仪表分隔开,操作上先测量感应电大小,在可承受情况下继续测量绝缘电阻,从而避免了强感应电直接对设备和人员造成危害。另外,测试电源直接来自绝缘电阻表,不需要外接大功率高压设备,大幅减轻了现场操作的工作量和其他风险,让强干扰情况下的绝缘测试更安全。

KD7688抗干扰辅助装置绝缘电阻测试表技术指标

  1、GS5000B抗干扰辅助装置:耐压10KV,抗干扰电压5KV,电压测量范围0-50KV,精度15%,KD7688抗干扰辅助装置尺寸L500mmD250mm,测试仪尺寸330x310x148mm

  2、GS5000C抗干扰辅助装置: 电压测量范围0-50KV,精度15%,KD7688抗干扰辅助装置尺寸L500mmD250mm,测试仪尺寸400x320x180mm

  3、额定电压500~2500 V, 测量范围0~99.9MΩ, 误差Δ≤±(2% RDG +0.2)MΩ, 分辩率0.1MΩ

  4、额定电压5000 V, 测量范围0~99.9MΩ, 误差Δ≤±(2% RDG +0.5)MΩ, 分辩率0.1MΩ

  5、额定电压500~5000V, 测量范围100~999MΩ, 误差Δ≤±(3% RDG +2)MΩ, 分辩率0.1MΩ

  6、额定电压500~5000 V, 测量范围1000~9999MΩ, 误差Δ≤±5% RDG MΩ, 分辩率10MΩ

  7、额定电压250~5000 V, 测量范围10000~49999MΩ, 误差Δ≤±5% RDG MΩ, 分辩率100MΩ

  8、额定电压5000 V, 测量范围50000~99000MΩ, 误差Δ≤±5% RDG MΩ, 分辩率100MΩ

  9、额定电压5000 V, 测量范围100000~200000MΩ, 误差Δ≤±10% RDG±5MΩ, 分辩率100MΩ

  10、额定电压10000 V, 测量范围0.001G-200G, 误差Δ≤±10% RDG±5MΩ

  11、测量电压(kv)额定电压 ×(1±10%)负载阻值不低于量程的1%

  12、吸收比、极化指数的测量范围: 1 ~19.99 ;最大误差: ±(5%RDG+1d)

  13、残压自泄时间数字显示值基本误差30s (0.1uF)

  14、抗干扰能力2mA  AC 50Hz

  15、输出电压显示误差2%RDG + 1d
