阳逻电厂附近电缆故障测试报告

发布日期:2016-09-21 00:00 点击:

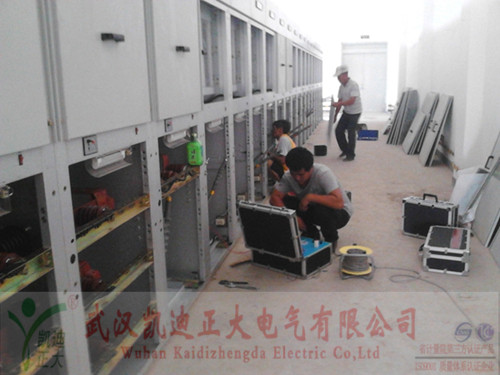

    武汉市新洲区阳逻经济开发区电缆故障检测服务,接到武汉开关柜厂刘经理电话,讲叙阳逻电厂附近电缆故障问题,需求我们前去检测低压电缆故障点,在简单谈及有偿收费后便安排我们前往现场。9月20日早,我司电缆故障检测中心李旭驱车(电缆故障检测车)前往阳逻电厂。

一、测试对象背景

  招商局物流集团所用电缆为三相四线380V电缆,其中2条出现故障;

二、测试设备

  武汉凯迪正大电气有限公司生产的KD-216A智能电缆故障检测仪、KD-216声磁同步数显定点仪、KD-212高精度无声定点仪、KDYDJ控制箱以及3kVA交直流试验变压器、2μF/30kV脉冲电容,KD305 数字绝缘电阻测试仪5000V等。

三、故障性质类型

  第一条(上午测试)

  测试方法:(  )低压脉冲( ✔ )冲闪电流法(  )直闪电流法

  电缆长度:( ✔ )5M-615M采样频率100M(  )615M-1229M采样频率50M

            (  )1229M-2458M采样频率25M(  )2458M-4915M采样频率10M

            (  )4915M-50000M采样频率6.25M

  电缆类型:(  )油浸纸型160m/us(  )不滴流型144m/us

            ( ✔ )交联乙烯172m/us(  )聚氯乙烯184m/us

  故障结果: 由配电房到仓库约 58 米处故障点;由库房到配电房约 122 米处故障点,整条电缆全长约 180 米,故障点  1 个。

  第二条(下午测试)

  测试方法:(  )低压脉冲( ✔ )冲闪电流法(  )直闪电流法

  电缆长度:( ✔ )5M-615M采样频率100M(  )615M-1229M采样频率50M

            (  )1229M-2458M采样频率25M(  )2458M-4915M采样频率10M

            (  )4915M-50000M采样频率6.25M

  电缆类型:(  )油浸纸型160m/us(  )不滴流型144m/us

            ( ✔ )交联乙烯172m/us(  )聚氯乙烯184m/us

  故障结果: 由配电房到仓库约 10 米处出现故障点;由库房到配电房约    米处故障点, 其中由配电房到仓库约 10 米处出现的      第一个故障点到由库房到配电房约47.5米处出现的故障点中间段出现多个故障点;整条电缆全长约134米,故障点 约4 个。

四、测试人员

  电缆故障检测中心 李旭、

  招商局物流集团湖北有限公司 刘鑫、陈建国、李工、薛工等

五、测试时间:2016年9月20日

六、测试方法:低压脉冲测试、高压冲闪法测试

七、测试地点:武汉市新洲区阳逻经济开发区平江西路2号
