招商局物流集团湖北有限公司电缆故障测试报告

发布日期:2016-09-21 00:00 点击:

一、测试对象背景

  招商局物流集团所用电缆为三相四线380V电缆,其中2条出现故障,曾有多家单位包括两家电缆故障测试仪生产厂家到现场测试,一直无法解决故障。致使招商局物流集团承受巨大的经济和运力压力,从2016年9月初出现故障到我们2016年9月20日到现场测试故障长达20个天月。三相四线380V电缆为导电芯线外加绝缘体再加钢铠,没有半导体层,这类电缆对脉冲波的传导损失很大,一般的电缆仪无法得到反射波,也就无法进行故障测试。曾有一个电缆仪生产厂家因看不到波形反射,妄下定论,说电缆故障未被击穿,所以没有波形。其实这是一种错误的认识,不管故障点有没有击穿,都是有波形的,只是波形的特性不一样。

  关于故障点未击穿时的波形可参阅武汉三环线测试报告

二、故障性质类型

  三相四线380V电缆出现芯线与铠装的绝缘故障仍能送电,只有出现正负两条电缆之间的绝缘问题甚至短路才视为故障,这时供电系统保护。这两条电缆出现故障后,电缆本身绝缘有问题,两条电缆之间也是短路性质的故障。由于有多家单位到现场进行测试,这两条电缆已被截成4段,仍不能解决故障。在2016年5月20日,我公司接到求助电话,随即派人员带着我公司生产的KD-216A笔记本电脑型智能电缆故障检测仪到现场进行测试,测出3处故障,测试、开挖共用时1天半,很快解决了用户的电缆故障,得到用户的高度评价。

三、测试设备

  武汉凯迪正大电气有限公司生产的KD-216A笔记本电脑型智能电缆故障检测仪、KD-216声磁同步数显定点仪、KD-212高精度无声定点仪、KDYDJ数字式控制箱以及 5kVA交直流试验变压器、2μF/30kV脉冲电容等。

四、测试人员

  电缆故障检测中心 李旭、王志龙

  招商局物流集团湖北有限公司 刘鑫、陈建国、李工、薛工等

五、测试时间:2016年9月20日

六、测试方法:低压脉冲测试、高压冲闪法测试

七、测试接线示意图参见我公司网上提供的接线参考图

八、测试波形:(其中一处)

九、测试结果:

  这条电缆对铠装短路,用低压脉冲即可看到故障点处的反射,用冲击高压可以得到故障点击穿后的波形,从图上可以看到高、低压测试距离都是44.85米。

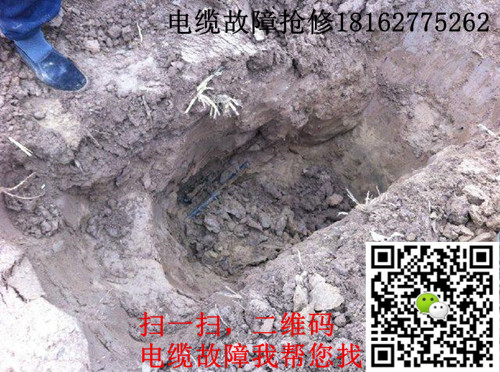

  在主机测试得到故障距离以后,用KD-216声磁同步数显定点仪找到一个故障点,用KD-212高精度无声定点仪找到两个故障点,分别在45米处、65米处、480米处。
