电力系统核对相序是经常性的工作-有线核相器

发布日期:2016-08-09 00:00 点击:

一、有线高压核相器概述:

    电力系统核对相序是经常性的工作,传统的核相方法是采用电压互感器。这种方法设备笨重,很不方便。武汉凯迪正大电气有限公司推出的HX-85系列高压核相器,使高压核相这项危险性较大的且又必不可少的工作安全可靠。绝缘杆分为两部分,两杆之间由螺口连接,上部为电阻杆,内部有串联高压电阻,用做限流电阻,下杆为绝缘操作杆,绝缘耐压程度高高,能保证人身安全。微安表指示被测两相之间的电流,电流指示有较大偏移为异相;有较小偏移接近于零即为同相。指针指示结构简单,结果一目了然。铝合金盒包装,携带方便,是电力检修、施工必不可少的工具。

二、有线高压核相器使用方法:假设符合并联条件的两条线路,如图所示:甲棒触钩接A,乙棒触钩依次接a、b、c,若微安表头指示零或接近零,则为同相。依次类推,测出B、C的同相相位,相位相同可以并联。

三、有线高压核相器操作步骤

  1.现场工作不能少于两人,两人分别操纵甲棒和乙棒。甲棒上安装微安表头,操作甲棒的为监测人。

  2.选择好方便操作的测量点,将甲棒和乙棒分别接地(0.4KV不用接地),并按图所示将测量线从测量棒连接到微安表上。将甲棒和乙棒触钩搭在同一相高压线上,微安表显示为零;甲棒不动,乙棒搭在另一相上,指针有较大偏转,则核相器工作正常,可以正确核相。否则检查原因消缺后才可核相。

  3.监测人发口令的顺序:甲棒触钩搭A:乙棒触钩搭a       记录微安表的指示值

              乙棒触钩搭b       记录微安表的指示值

              乙棒触钩搭c       记录微安表的指示值

    甲棒触钩搭B:乙棒触钩搭a       记录微安表的指示值

              乙棒触钩搭b       记录微安表的指示值

              乙棒触钩搭c       记录微安表的指示值

    甲棒触钩搭C:乙棒触钩搭a       记录微安表的指示值

              乙棒触钩搭b       记录微安表的指示值

              乙棒触钩搭c       记录微安表的指示值

    测完后,命令甲棒与乙棒撤离高压线,检查记录值,指示值接近零或为零则为同相。

四、有线高压核相器注意事项

  1.高压核相器甲棒与乙棒应分别接地。工作中某棒接地线脱落,应停止工作,连接好再进行测量。

  2.脱落一根地线时,由于两棒经测量线连接,手握部分电位仍为“零”。但微安表显示混乱。如两棒接地线都脱落,则微安表部分有可能出现高压危机人身安全的高电位,微安表与手握部分有绝缘棒绝缘保护,不会影响人身安全,但测量时手握部分不能靠近微安表,正确的手握部分应是绝缘棒的最下端。两棒必须接地。

  3.不用时,高压核相器应放置在干燥的地方。

  4.定相的两侧应有公共点。如35KV电力系统公共点都已接地或经消弧线圈接地;10KV电力系统母排电压互感器中心点接地。

  5.严禁主变(降压次级)出线端口完全开路状态下投入,否则危机主变安全。这种状态下也危及人身安全。这种情况工作人员也经常忽略。

  6.同相时,微安表指示应为零,但实际工作中微安表指示往往接近零。主要是因为两台主变一台带载运行,另一台空载运行或网络线两端电压不等所致。情况实属正常。

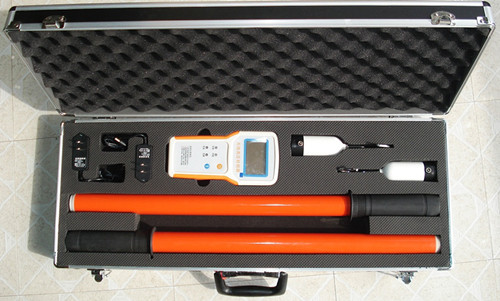

五、有线高压核相器产品清单:红黑测试线各2根(0.4KV只有2根红线)接扣绝缘棒2根,测量电阻杆2根。微安表1个、使用说明书1本
