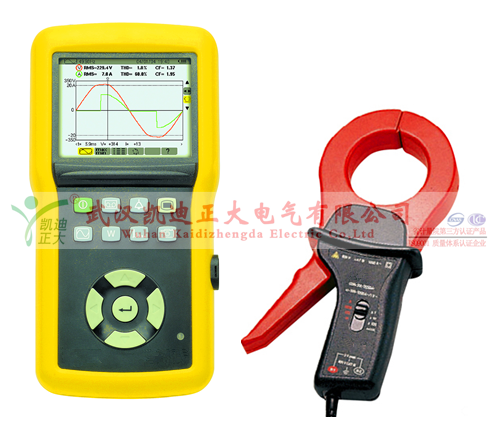

KDZD300A电缆外护层接地电流测试仪

发布日期:2016-07-19 00:00 点击:

    KDZD300A电缆外护层接地电流测试仪是专为现场在线测试电力系统中电缆外护层接地电流、漏电流而精心设计制造的,由主机、电流钳、监控软件、通讯线等组成。电力电缆是电力系统中最重要的电气设备,运行中一旦出现故障,将会对电力系统造成严重的后果。正常运行的电力电缆单点接地的,如有两点或两点以上同时接地,则电缆与大地之间将形成电流回路,最大电流可达几十安培,将会造成人员触电事故甚至烧毁电缆,电缆故障接地电流报警系统此时也会发出警报。本仪表能尽快发现电缆潜伏性的故障,是保证电缆安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。

    主机采用高速微处理器,3.5寸彩色触摸液晶屏,智能触摸操作,方便快捷。能实时显示被测电流的大小及波形;运用FFT变换、数字滤波等技术,使测试数据更准确;具有报警临界值设定及报警指示功能;具有日期时间设置功能;具有自动关机时间功能;具有设定试品编号功能;具有USB接口,可将存储数据导入电脑,仪表可以存储数据及波形200组。

    电流钳选用特殊合金,采用最新磁性屏蔽技术,外界磁场影响小,抗干扰能力强,确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为80mm×80mm,可钳φ80mm以下的电缆或接地线,或钳96mm×4mm扁钢地线,便携式钳形设计,不必断开被测线路,非接触测量,安全快速。

    监控软件具有在线实时监控与历史查询功能,动态显示,波形指示;具有报警值设置及报警指示;具有历史数据读取、查阅、保存、打印等功能。

一、电缆外护层接地电流测试仪型号区别

    型号 电流 频率 LCD 操控 接口 电源

    KDZD300A 0.00mA~30.0A 20Hz-200Hz 彩屏(320dots×240dots) 触摸 USB DC 9V

    KDZD300B 0.00mA~200A 10Hz~1000Hz 彩屏(320dots×240dots) 触摸 USB DC 9V

二、电缆外护层接地电流测试仪技术规格

  1、功能:电缆外护层接地电流测试;交流漏电流、电流在线测试

  2、电源:DC 9V 碱性干电池 LR6 1.5V×6

  3、测试方式:钳形CT

  4、钳口尺寸:80mm×80mm (可钳φ80mm导线,或96mm×4mm扁钢地线)

  5、量程:电流:AC 0.00mA~1000A(50Hz/60Hz),频率:10HZ~1000Hz

  6、分辨率:AC 0.01mA

  7、精度:±1.5%±3dgt

  8、显示模式:3.5寸彩色触摸液晶屏(320dots×240dots)

  9、操作方式:同时具有智能触摸和按键控制方式
