串联谐振装置总体介绍

发布日期:2016-07-19 00:00 点击:

商品简介

    变频串联谐振实验设备是运用串联谐振原理,运用励磁变压器激起串联谐振回路,调节变频操控器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振实验设备广泛用于电力、冶金、石油、化工等职业,适用于大容量,高电压的电容性试品的交代和预防性实验。

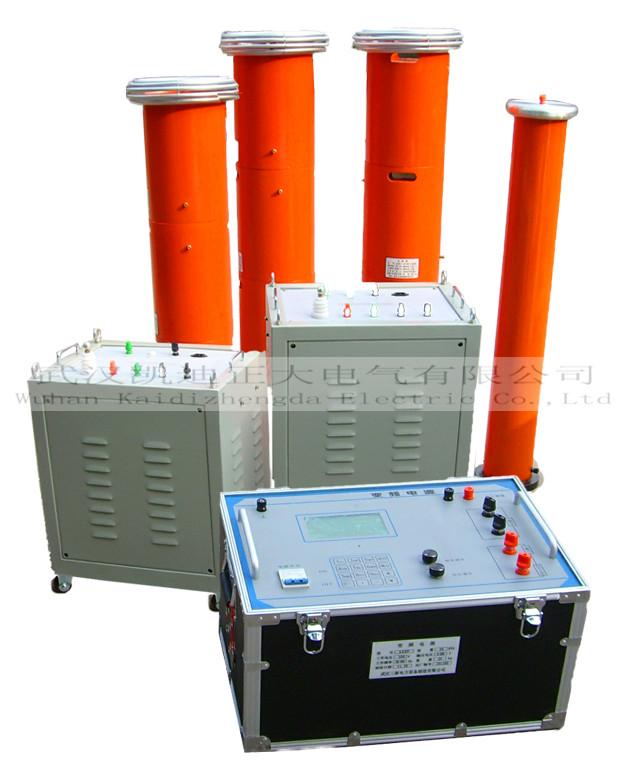

    BPXZ串联谐振耐压设备首要由变频操控器,励磁变压器,高压电抗器,高压分压器等构成。蓄电池检测变频操控器又分两大类,20KW及以上为操控台式,20KW以下为便携箱式;它由操控器和滤波器构成。变频操控器首要作用是把幅值和频率都固定的380V或200V工频正弦沟通电转变为幅值和频率可调的正弦波。并为整套设备供给电源。励磁变压器的作用是将变频电源输出的电压升到合适的实验电压。高压电抗器L是谐振回路主要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

    变频串联谐振实验设备适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆沟通耐压实验。适用于60KV、220KV,500KVGIS沟通耐压实验。适用于大型变压器,发电机组工频耐压实验;电力变压器感应耐压实验;接地电阻丈量。

商品别称

串联谐振、串联谐振耐压实验设备、变频谐振、变频串联谐振、串联谐振实验设备、串联谐振原理、变频串联谐振设备、串联谐振设备介绍

商品特征

1、安稳性、可靠性高。体系选用进口功率元件作为功率改换的中心,电压输出和频率输出安稳,电磁兼容规划合理,维护功用完善,通过多次高压直接对地短路的测验,系
       统依然坚持完好,一起体系也有很强的过载才能
2、主动调谐功用强大。体系主动调谐时,从30Hz到300Hz主动扫频,显现扫频曲线,用户能直观地看到体系调谐进程;扫频完成后,体系根据扫频开始找到的谐振频点,在
       其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最终准确确定谐振频率
3、支撑多种实验形式。体系支撑"主动调谐+手动调压","主动调谐+主动调压","手动调谐+手动调压"等实验形式,推荐运用"主动调谐+手动调压"形式,既能快速找到
       谐振点,又能通过手动调压操控实验进程,安全性更高
4、体系人机交互界面友爱。实验参数设置、实验操控、实验成果同等屏显现,直观明晰,并具有主动计时及操作提示功用。全触摸屏操作及显现,具有实验数据保留和查询
       功用
5、维护功用完善。具有零位维护(电压输出操控旋钮不在零位时,制止体系启动),过压维护,过流维护,闪络维护等功用,保证了体系的可靠性
