国网电力货物全自动互感器校验装置技术参数特性

发布日期：2016-07-04 00:00 点击：

国网山东省电力公司菏泽分公司货物全自动互感器校验装置技术参数特性

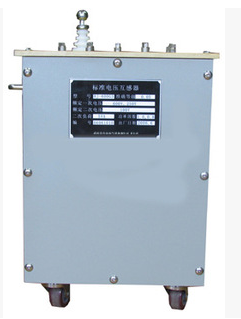

1、带升压器标准电压互感器：一次电压：110，35kV/100V 110，35kV/√3；二次电压：100V，100V/√3；准确级为0.02级；COSΦ=1

2、带升压器标准电压互感器：一次电压：10，6kV/100V 10，6kV/√3；二次电压：100V，100V/√3；准确级为0.02级；COSΦ=1

3、带升流器标准电流互感器：一次电流：5~3150 A；二次电流：5A，1A；准确级为0.02S；COSΦ=1

4、互感器校验仪：准确级为1级。术要求及基本误差按《互感器检验仪检定规程》的要求。接入校验仪的标准与被检互感器二次回路的额定工作电压（电流）及其测量范围与被检互感器相同。检定S级电流互感器时，测量范围应为额定值的1%~200% 。校验仪的额定电流为5A、1A，额定电压为100/√3；100/3、100、150V 。校验仪应具有互感器极性标志检查功能、测量互感器实际二次负荷功能、数据通信功能等。

5、电压（电流）调节设备及一、二次专用连接导线：按DL/T668-1999《测量用互感器检验装置》的要求。最大输出容量应与升压（升流）器的输出容量相匹配，以保证在输出端按不同负荷时，调节器的输出能够有一定的裕度。

6、电压负载箱：工作范围：20%-200%；准确度等级：3级；功率因数为0.8；额定电压：100V 100/√3V；负载量限：2.5 ~308.75VA；电压负载箱的误差，满足DL/T668-1999《测量用互感器检验装置》的要求。

7、电流负载箱：工作范围：1%-200% 准确度等级：3级；额定电流：5A,1A；功率因数为0.8,负载量限：2.5~150VA；功率因数为1.0,负载量限：2.5~25VA；电流负载箱的误差，满足DL/T668-1999《测量用互感器检验装置》的要求。

8、互感器校验辅助测试台：一次能同时自动完成30只以内电流互感器的误差测量。能自动显示被试互感器变比。能够自动完成标准互感器的一、二次接线转换。

9、全自动互感器校验台：具有过热，过流，开路保护功能。具有手动与自动校验功能及CT自动退磁功能及耐压试验功能。测试过程无声无息，速度快。

10、嵌入式程控耐压测试仪：适用于110kV及以下的电磁式电压互感器（全绝缘）、电磁式电流互感器互感器及其它电器进行工频及三倍频耐受电压试验。工作环境温度：-5~40℃，对温度≤80%，测试源频率50±0.5Hz，电源电压380V±10%，测试源波形畸变系数≤5%，请勿在易暴环境中操作。保持产品表面清洁和干燥.嵌入式程控耐压测试仪主要技术参数及特点输入电压： AC 380V 三相：输出电压：AC 0～400V调压器容量：30kVA 试验变压器输出电压： 0～300KV耐受电压试验时间：0～99秒(误差<0.01S) 可实现手动与自动耐压试验。可实现三倍频耐压试验。

11、干式试验变压器：环氧树脂交流试验变压器300KV

12、联想电脑

13、HP打印机：HP激光打印机
