电缆仪器组成-电缆故障检测中心

发布日期:2016-05-05 00:00 点击:

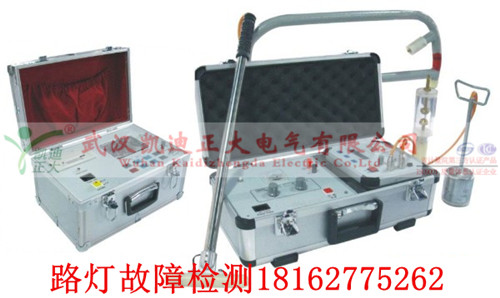

    智能性电缆故障探测仪,如武汉凯迪正大电气有限公司的KD-216系列电缆故障探测仪,一般由四大部分组成:一是电缆故障测距仪(闪测仪),能在几分钟内测量出故障点大概位置,正负误差在三米之内。二是电缆路径探测仪,能方便准确地找出地埋线确切敷设位置,查找误差±0.1米。三是电缆故障定点仪,能在故障粗测后,与高压脉冲电源配合,准确地找到故障点位置,定点误差一般在±0.2米之内。四是一体化高压信号发生器,能够给故障电线施加几千伏,最高至一万伏高压脉冲,迫使故障间点瞬时击穿,产生冲击波,以便在地面上精确定点。各部分工作原理简介:

  1、故障点测距仪(闪测仪):根据脉冲反射法原理,给故障电线施加一脉冲信号,该信号波传输到故障点后,因阻抗不匹配而返回测试端。根据发射波及发射波之间的时间差,就能快速确定故障点大概位置。针对不同故障,施加脉冲波,有低压脉冲波和高压脉冲波之分。该仪器适用测断线、短路、髙低阻接地等各种故障。

  2、路径仪:给故障电线施加一固定频率交流信号,用专用接收机接收,利用电线上方不同区域具有不同的磁场接收效果这一特点,可迅速找到故障电线埋设位置。

  3、定点仪:当给故障电线施加高压脉冲时,大能量的高压脉冲瞬时释放,在故障点处闪络放电,形成电流冲击,产生地震波及电磁波。定点仪利用特制的声磁传感器接收,可准确地找到故障点。

  4、一体化高压脉冲电源:一般由调压器、高压变压器、高压硅堆、高压脉冲电容器、放电间隙、高压放电棒等组成。能够输出1万伏直流负高压,经放电间隙后给故障电线施加固定频率的瞬时高压脉冲。经过大量实践,低压电缆或低压电线,在有故障点放电通路情况下,给其施加一万伏以内高压脉冲,因脉冲持续时间极短,一般不会损伤电线绝缘,或者对电线绝缘损伤极小。凯迪电力公司主要业务:便携式电缆故障测试仪、低压电缆故障检测仪、电缆故障探测仪、路灯线路故障检测、高压电缆故障、电缆故障检测、电缆故障查找、电缆故障定位、电缆探伤、电缆维修欢迎咨询24小时联系电话:181 6277 5262李旭158 2726 3478王志龙。



相关标签:高压电缆故障检测
