电缆变频串联谐振高压试验升压装置性能及特点

发布日期:2016-04-20 00:00 点击:

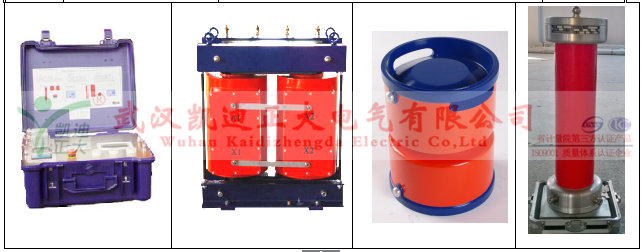

电缆变频串联谐振高压试验升压装置性能及特点

  1、调频式调谐方法。采用固定电感电抗器,通过调节激励电源的频率使试验回路达到谐振状态,其特点是体积小、重量轻、品质因素高,使用方便,已逐步取代调感式。

  2、适用范围广。整套变频串联谐振高压试验装置完全符合国家有关高压试验的规程和要求,适用于高电压、大容量的电力设备,如发电机、大型变压器、GIS、交联聚乙烯电力电缆,高压开关、互感器等的交流耐压试验。

  3、调制波原理。串联谐振是谐振式电流滤波电路,能改善电源电压波形畸变,获得很好的正弦电压波形,有效防止谐波尖峰对被试品的伤害。

  4、失谐时的过流情况。在串联谐振状态,当被试品的绝缘弱点被击穿时,电路立即失谐,回路电流迅速下降为正常试验电流的数十分之一(1/Q)。与并联谐振或试验变压器方法做耐压试验相比,串联谐振耐压既能有效地找出绝缘弱点,又不存在大短路电流烧伤故障点的忧患。

  5、失谐时的过压情况。在试品发生闪络击穿时,因失去了谐振条件,除短路电流立即下降外,高电压也立刻消失,电弧即刻熄灭。且谐振电压再建立时间较长,很容易在再次达到闪络电压前断开激励电源。电压恢复是一种能量积累的间歇振荡过程,其过程长,而且不会出现任何恢复过电压。

  6、变频电源可靠耐用、技术领先。我司自主研发自主生产的变频控制电源技术国内领先,并获得多项国家zhuanli。采用双CPU架构体系,实现快速测控,系统稳压精度达到1%。电源逆变部分采用德国西门康公司SKIIP智能模块,该模块集驱动、保护于IGBT一体,极大提高功率电路及整机的可靠性。软开关技术,可有效降低干扰,满足局放试验要求。

  7、大屏幕显示、结构优化设计。选用480×320点阵全彩液晶显示屏(带背光)分辨率高,字体清晰,在室内外强弱光线下均能一目了然。选用进口机箱和不锈钢面板,按键与面板一体,外形美观。大功率变频电源采用斜面操作台形式,便于现场操作。

  8、智能软件菜单、人性化设计。大屏幕智能显示软件菜单内置试验参数菜单,客户可根据试验规程和实际需要,自行输入需要的试验电压和试验时间;内置全自动、半自动、手动三种试验模式,界面友好,试验操作轻松便捷。试验数据可屏存,并可任意调阅,内置微型打印机,预留接口可外接电脑。

  9、自动调谐方式。使用最新快速跟踪法,寻找谐振频率点只需30~40S左右,调谐完成后,锁定谐振频率。无谐振点时,提示区显示“调谐失败”。手动调谐时30Hz~300Hz无谐振点,提示区显示“无谐振点”,此时自动切断升压回路。禁止继续升压,确保试品、设备、人身的安全。

  10、升压速度采用动态跟踪控制。当高压接近已设定的试验电压时,自动调整升压速率,能有效防止电压过冲造成对试品的损伤。

  11、机内设置试验时间计时器。当试验电压升至设定值,自动启动计时功能,计时到设定值时有声响提示,时间到即自动降压至“零”,并切断升压回路,自动降压并关闭高压回路,同时大屏幕提示区显示“试验结束”。

  12、完善的系统综合保护功能。开机系统自检,发现接地不良、分压器无信号等故障则不能合闸,防止误操作带来损害。设有过流、过压、试品闪络放电、电源掉电、连线错误等多种保护措施,保护功能动作时大屏幕上均为中文显示。


    凯迪电力公司主营:高压试验装置、油浸式试验变压器、便携式直流高压发生器、便携式电缆故障测试仪、便携式耐压试验装置等设备,作为享誉“电力试验设备领导者”美誉,凯迪正大公司秉承质量第一,售后第一。
