YDJ-500kVA/500kV工频试验变压器技术方案

发布日期:2022-04-20 09:42 点击:

YDJ-500kVA/500kV工频试验变压器主要用于以下220    KVGIS电力系统试品进行工频耐压试验及其他科学试验研究:

供方对可调YDJ-500kVA/500kV油式试验升压变压器设备成套满足电力系统户外工频耐压试验要求:在输出满载AC500kV被试品耐压试验,运行≤15分钟,成套设备电流/电压反馈及测量精度≤1.5%。

该成套设备应有相应可靠的保护措施,保护措施满足技术协议要求但不限于技术要求,应该满足试品被击穿或闪烙后设备能正常运行。满足环境温度0~40℃,相对湿度85%,试验电源谐波分量<5%,整个系统在额定电压下,在80%的额定电压下,允许持续运行.

设备满足CNAS认证的相关要求。

本套设备为交钥匙设备。



标准及要求

提供的工频试验变压器的技术条件,均符合国家和电力变压器行业标准和规范,如果标准之间有差异,以较高标准执行。

GB 311.1-2012     高压输变电设备的绝缘配合
JB/T 9641-1999   试验变压器
GB/T 16927.1-2011 高电压试验技术 第一部分:一般试验要求
GB/T 16927.2-2013 高电压试验技术 第二部分:测量系统
GB/T 4023-1997 半导体分立器件和集成电路  第2部分:整流二极管
GB/T 26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分:交流系统用瓷和玻璃绝缘子
GB 16847-1997  保护用电流互感器暂态特性技术要求
DL/T 848.1-2004 高压试验装置通用技术条件 第1部分 直流高压发生器
DL/T 848.2-2004 高压试验装置通用技术条件 第2部分:工频高压试验装置
DL/T 848.3-2004 高压试验装置通用技术条件 第3部分:无局放试验变压器
DL/T 846.1-2003  高电压测试设备通用技术条件 第1部分:高电压分压器测量系统
JB/T 8168-1999   脉冲电容器及直流电容器
JB/T 563-1999    耦合电容器及电容分压器订货技术条件
GB/T 19749-2005  耦合电容器及电容分压器
GB/T 4585-2004  交流系统用高压绝缘子的人工污秽试验
GB/T 22707-2008 直流系统用高压绝缘子的人工污秽试验
JB/T 6747-1993   直流系统用高压绝缘子的人工污秽试验方法  固体层法
JB/T 8749-1998   调压器通用技术要求
IEC 61245        直流系统用高压绝缘子的人工污秽试验
IEC 60507-2013   交流系统用高压绝缘子的人工污染试验


YDJ-500kVA/500kV工频试验变压器成套设备技术方案

一)、使用条件

海拔高度:1000m
环境温度:-10℃~+40℃
相对湿度:<90%(25℃时)
Z大日温差:15℃
使用环境:户内
无导电尘埃
无火灾及爆炸危险
不含有腐蚀金属和绝缘的气体存在
电源电压的波形为实际正弦波,波形畸变率<3%
设有一可靠接地点

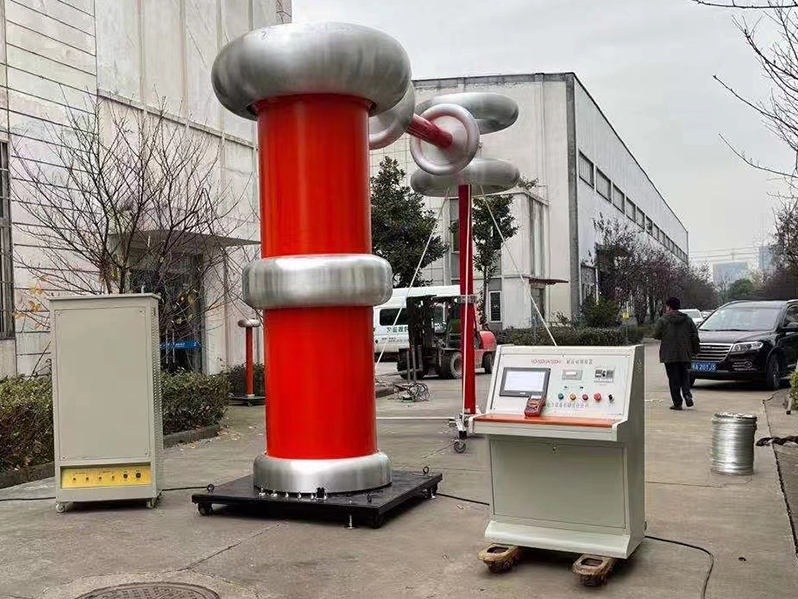

二)、设备组成的部件

1.YDJC-500/250(Ⅰ)工频串激试验变压器                          一台
3.YDJ-250/250(Ⅱ)工频试验变压器                               一台
4.RF500-0.0003电容分压器                                       一套
5.GR500-1-4保护电阻                                            一套
6. TC-500/500控制台                                             一台
7. TDY-100/1.0电动调压器                                        一台
8. BDK-500(50、100、150、200)功率补偿电抗器                  一台

三)、组成部件的技术条件

1、工频无局放试验变压器
型    号:YDJ-500/250
结构型式:绝缘筒外壳
相    数:单相
频    率:50Hz
额定容量:500kVA
输入电压:1.0kV
输入电流:500A
 高压绕组:250kV
高压电流:2A
波形畸变率:≤3%
阻抗电压:≤30%(三级串)
三级电压分布不平衡:<±10%
测量绕组电压比:2500:1
过流能力:在110%In额定电流持续时间60S工况情况下,过电流对试验变压器绕组均不应造成热损坏和绕组变形。
过压能力:在100%UH(500kV)时间300S下过电压,不应造成试验变压器任何绝缘损坏,此时波形畸变率≤5%。
绝缘水平:低压输入端子对地工频耐压水平3kV/1min
介质损耗: <0.3%
噪    声:≤60dB
试验变压器绝缘介质电气强度:击穿电压大于65kV/2.5mm,微水小于10ppm,介质损耗因数小于0.3%(90℃)
外观颜色:变压器主体和电容器主体为红色
电压不均匀度:≤±5%
运行时间:在100%UH、IH下从环境温度开始允许运行5分钟,在100%UH、IH下从环境温度开始允许连续运行,变压器绕组温升≤65K。
1.1.工频串激试验变压器
型    号:YDJC(Ⅰ)-500/250
结构型式:绝缘筒外壳
相    数:单相
频    率:50Hz
额定容量:500kVA
 额定电流:500A
输入电压:1.0kV
 高压电压:250kV
高压电流:2A
 仪表电压:0.1kV
    空载损耗:≤7%
负载损耗:≤9%
    激励绕组输出容量:250kVA
激励绕组输出电压:0~1000V
激励绕组输出电流:250A
波形畸变率:≤3%
输入、输出、测量变比精度:< 1%
绝缘介质:25变压器油
冷却方式:油循环冷却
结构形式:圆柱形绝缘筒封装
运行时间:≤60分钟
体    积:φ1000/φ1200×1300
重    量:<3500kg
1.2.无局放试验变压器
型    号:YDJC(Ⅱ)-250/250
结构型式:绝缘筒外壳
相    数:单相
频    率:50Hz
额定容量:250kVA
 额定电流:250A
输入电压:1.0kV
 高压电压:250kV
高压电流:1A
 仪表电压:0.1kV
    空载损耗:≤7%
负载损耗:≤9%
波形畸变率:≤3%
输入、输出、测量变比精度:< 1%
绝缘介质:25变压器油
冷却方式:油循环冷却
结构形式:圆柱形绝缘筒封装
运行时间:≤60分钟
体    积:φ1000/φ1200×1300
重    量:<3000kg
2.RF500-0.0003电容分压器
型    号:RF500-0.0003
额定频率:50Hz
标称电容量:300PF10%
额定电压:500kV
标称分压比:5000:1
介质损耗:<0.5%
测量精度:1.0级
允许运行时间:同变压器
体   积:Ф450/Ф600*高度3000
重   量:<150Kg
3.GR500-1-4保护电阻
型    号:HM-GR500-1-4
额定频率:50Hz
额定电压:500kV
额定电流:1A
标称电阻:4kΩ
允许运行时间:同变压器
体    积:Ф200/Ф300*长度1500
重    量:<60Kg
4.DTY-100高压电动调压器
型    号:HM-DTY-1000
额定容量:100kVA
输入额定电压:0.38kV
输入额定电流:263.2A
输出额定电压:0~1.0kV
输出额定电流:100A
额定频率:50Hz
冷却方式:自然冷却
绝缘水平:3kV/1min无异常放电现象
允许运行时间:同变压器
体   积:长1250*宽700*高1300
重   量:<1000kg
5.BDK-500功率补偿电抗器
型    号:HM-BDK-500
额定容量:500kVA(50kVA、100kVA、150kVA、200kVA)
输入额定电压:1.0kV
输入额定电流:500A
输出额定电压:1.0kV
输出额定电流:500A(50A、100A、150A、200A)
额定频率:50Hz
绝缘介质:25变压器油
冷却方式:自然冷却
绝缘水平:3kV/1min无异常放电现象
允许运行时间:同变压器
体   积:长1250*宽1000*高1300
重   量:<1500kg
6.TC-500控制台
型   号:TC-500
相    数:单相
频    率:50Hz
输入额定容量:500kVA
工作电压:0.38kV
输出额定容量:500kVA
高压电流:1A
 仪表电压:0.1kV
波形畸变率:≤3%
体    积:2000/1200×1500
重    量:<100kg

功   能:
17寸液晶触摸屏显示器、人机界面、PLC控制。
升/降压曲线,计时耐压曲线,状态运行模式显示器直观显示。
采用步进电机传动,升压速率可设置。
高精度传感器和高性能14位AD采集芯片。
人机对话全键盘操作方式,智能化工作全过程。
任选自动升/降压试验、手动升/降压试验,操作灵活简单。
 实时显示试验变压器高压电压、低压电流、高压电流、耐压时间。
试验数据可打印,试验数据可通过RS-232/输出,与上位机连接通讯操作。
完善的过电流保护,任意设定目标输出电压值、电压上限。
 输出电压可任意设置操作调整输出,自动增益确保输出平衡。
具有回零检测功能,回零确定后才可进行试验,安全可靠。
逼近式升压算法,到达设定目标输出电压后自动耐压计时,计时结束后调压器电机自动回零。
 超过设定输出电压上限,调压器电机自动回零,并发生声光报警。
自动功率补偿/手动操作。
具有安全门锁功能。

四)、出厂试验及现场交接试验

以下项目除有说明外,出厂和现场均须进行,其标准按有关专业标准和协议规定执行。出厂试验与现场交接试验结果应无实质性差异。
外观检查:成套设备无渗漏、表面无伤痕,瓷件完好。
变比测量试验
各线圈直流电阻测量
空载电流测量
波形畸变测量
感应耐压试验
密封试验:外施0.02Mpa压力,24小时压力不降,无渗漏油,无永久变形。
