怎么使用绝缘服试验装置

您的当前位置: 首 页 - 新闻中心 - 技术文章

怎么使用绝缘服试验装置

发布日期:2021-06-24 00:00 点击:

1.绝缘披肩的试验方法:

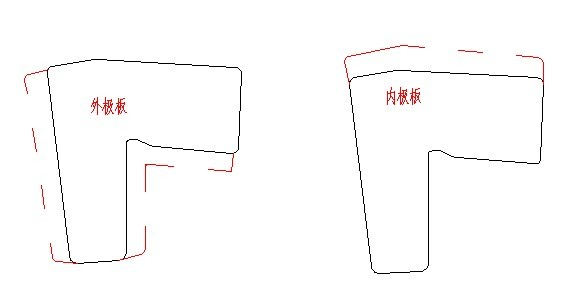

试验前,先用干净的抹布清扫一下试验台,以免影响试验,然后检查披肩的情况(是否破损、或污渍、水),若沾有污渍和水的情况,需清洗,并擦干。处理完后将披肩展开,贴平,找出披肩电极板,一共有4片,其中两片是内电极(顶端有延长),另外两片是外电极(电极两边有延长)。将内电极喷洒一些水(最好使用喷雾器之类的、没有的话用湿布擦也行),两面都要喷洒(不能直接浸泡到水里),不能有滴水的现象,处理好后将电极以披肩拐点为端点平放贴平(电极放的方式根据披肩的样式),另一边也一样处理,后将端点延伸的布条重合在一起,这样两边电极互通,然后再将披肩折叠回来。接下来找出外披肩(两边有加边框),同样先进行喷水,处理完后,将外电极贴在披肩的外层(类似里外夹住),贴平后将两边延伸的布条撑开以实验平台接触(平台接地)。


   找来高压电极(10mm方形的铁块),将高压电极平压在披肩内电极板的连接处上,高压电极板不能直接与披肩直接接触,所以需将支撑物(有机玻璃板)将袖口撑开,确保高压电极不以披肩直接接触。

   以上工作准备完后,开始加压,将试验变压器的的高压接到高压电极上,根据试验要求,加压。



△注意事项:①模板电极在喷洒水的时候不能出现滴水的情况。②高压电极不能直接与绝缘披肩直接接触。

2. 绝缘服的试验方法:

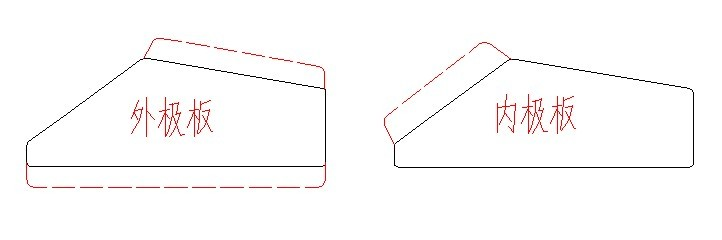

绝缘服试验前同样需先检查绝缘服的外观,是否有破损之类的(破损的就直接淘汰),检查完毕后将绝缘服平放在试验台上,确保绝缘服平贴在上面,绝缘服模板电极也是4片,里外各2片(有两边伸长的为外极板,一边有延伸的是内极板),先将内极板两面喷洒些水(不出现滴水)后,将内极板塞到(沿着手袖)绝缘服里面,摊平,然后将左右内极板延伸的布条叠加在一起,后将掀开的衣领盖回去。接下来将外极板叠放在绝缘服外面,将延伸的布条摊开以实验平台接触(平台接地)。


和披肩实验同样找来高压电极(10mm方形的铁块),将高压电极平压在绝缘服内电极板的连接处上,高压电极板不能直接与绝缘服直接接触,所以需将支撑物(有机玻璃板)将袖口撑开,确保高压电极不以绝缘服直接接触。

   以上工作准备完后,开始加压,将试验变压器的的高压接到高压电极上,根据试验要求,加压。

△注意事项:①模板电极在喷洒水的时候不能出现滴水的情况。②高压电极不能直接与绝缘服直接接触。



4.绝缘裤实验方法:

绝缘裤试验前同样需先检查绝缘裤的外观,是否有破损之类的(破损的就直接淘汰),检查完毕后将绝缘裤平放在试验台上,确保绝缘裤平贴在上面,绝缘裤模板电极也是4片,里外各2片(有两边伸长的为外极板,一边有延伸的是内极板),先将内极板两面喷洒些水(不出现滴水)后,将内极板塞到(沿着裤脚)绝缘裤里面,摊平,然后将左右内极板延伸的布条叠加在一起,把绝缘裤摊平后将外极板叠加在上面,并将延伸的布条摊开以实验平台接触(平台接地)。


和披肩实验同样找来高压电极(10mm方形的铁块),将高压电极平压在内极板延伸布条上,高压电极板不能直接与绝缘裤直接接触,所以需将支撑物(有机玻璃板)将裤头撑开,确保高压电极不以绝缘裤直接接触。

   以上工作准备完后,开始加压,将试验变压器的的高压接到高压电极上,根据试验要求,加压。


相关标签:绝缘材料性能试验装置
