湖北潜江10KV电缆故障查找

发布日期:2020-09-01 00:00 点击:

   2020831日上午,李经理安排,下午前往湖北省,潜江市去找一条10KV电缆故障。半小时后将检测电缆故障设备装车后开始出发。经过2小时39分钟的路程抵达目的地。

   到达现场后,现场负责人张队介绍整条电缆是高压电缆,10KV400平米一条运行的电缆,前段时间突然出现故障,无法送电。在停电后他们供电公司技术人员也检查过,三相绝缘都有问题,B相最为厉害。电力公司人员也进行现场动工查找过,有几处有挖过的痕迹,但没找到电缆故障。经过现场了解后,开始现场检测。

  1、对故障电缆进行绝缘电阻值检测:分别对主芯线与保护铠装;主芯线对保护地;铠装对保护地进行绝缘阻值测试,其目的为判断电缆存在的隐患程度,分析是哪些故障。针对主芯线对铠装的绝缘阻值较低,用直流15KV左右高压脉冲对故障点进行冲击放电,并由冲击放电声音判断电缆故障点位置及距离进行定点。

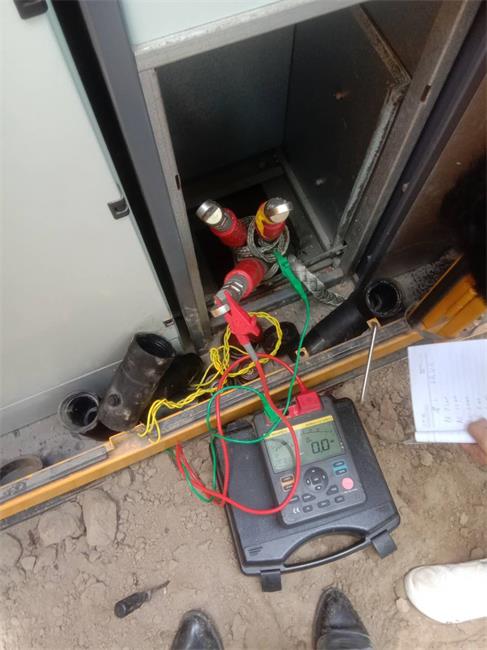

1、对故障电缆进行绝缘电阻值检测:使用KD305绝缘电阻测试仪用5000V电压等级分别对A相和B相测试,测出绝缘阻值为1.6MΩ。使用KD305绝缘电阻测试仪用5000V电压等级分别对A相和C测试,测出绝缘阻值为2.2MΩ。KD305绝缘电阻测试仪用5000V电压等级分别对B相和C测出绝缘阻值为2.0MΩ。使用KD305绝缘电阻测试仪分别对主芯线与保护铠装以5000V电压进行绝缘检测,测出A相对地绝缘阻值为0.2MΩ;主芯线B相对保护地以5000V电压进行绝缘检测,测出绝缘阻值为0MΩ;主芯线C相对保护地进行5000V绝缘阻值测试,测出绝缘电阻为1.7MΩ,其目的为了判断三相电缆存在接地故障。

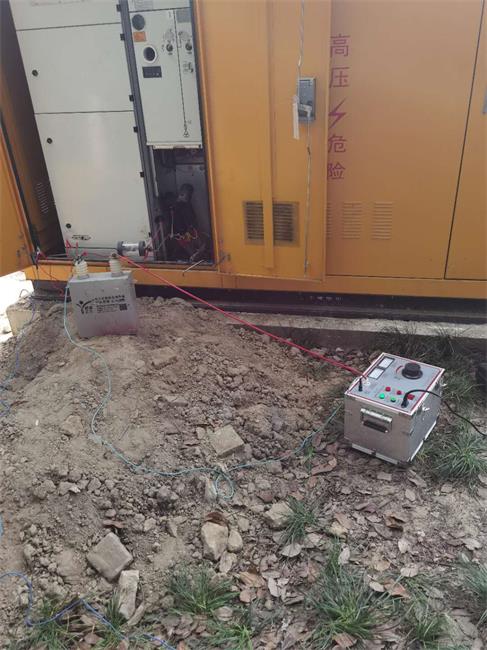

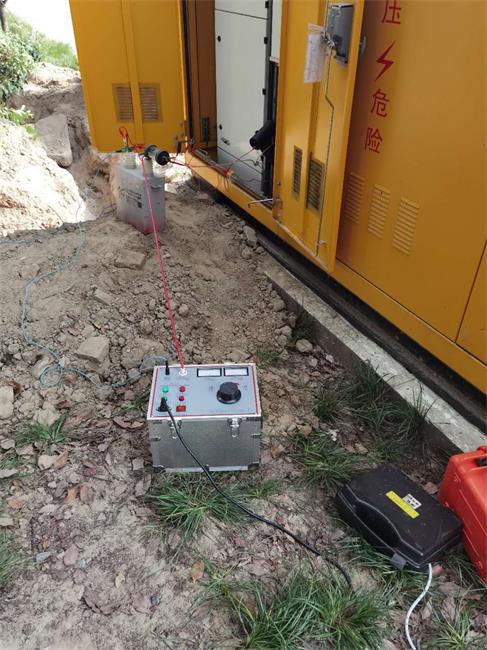

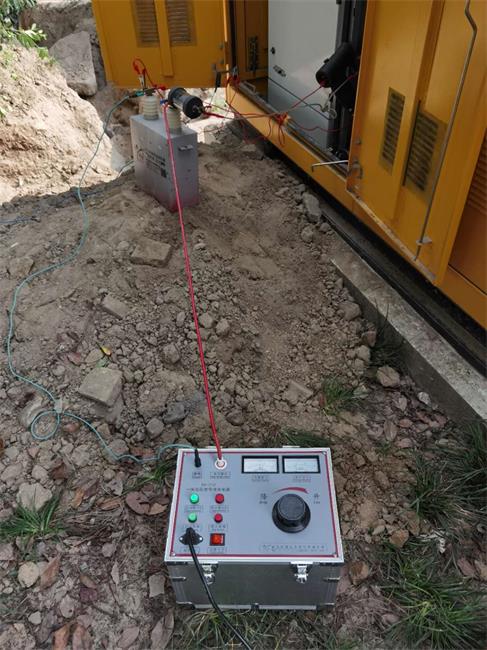

2、针对主芯线B相对铠装测出的绝缘阻值为0MΩ因此判断电缆属于接地故障类型。使用KD-212电缆故障综合测试仪,和KD-215电缆故障脉冲定点装置,以直流6kV左右高压脉冲对故障点进行冲击放电,通过高压放电脉冲信号采集.

  使用KD-212电缆故障综合测试仪以直流6kV左右高压脉冲对故障点马上对A相电缆进行全长测试,测出长度为181米,对故障电缆测出,出现短路波形,卡出故障点为56米,做完前期一系列工作后开始用KD-215电缆故障脉冲定点装置进行对故障电缆精确定点,45分钟后故障在水泥路面绿化带处发出嘣嘣的声响,声音震动很明显。声音很大。不用定点仪都能听到声音,这次电缆故障已找出。

    这次电缆故障现场地型不复杂,干扰不大,电缆埋地距离50公分。 这是第三次来潜江找电缆故障,也是老客户,感谢用户对我们公司电缆故障查找技术上的认可,和支持。

    公司承诺:未找到故障点,不收取任何费用。 电缆故障紧急抢修电话:李技术18162775262   王技术:15827263478 对应连接:http://www.whkdzd.com欢迎您致电咨询电缆故障检测中心。我们将最完美的电缆故障测试方案为您排忧解难,加急抢修电缆。
    地埋电缆故障的查找、探伤现场测试成功案例,我司电缆故障查找抢修小组成立以来为全国357个用户及企业成功查找电缆故障,为其提供紧急抢险服务,特别是企业工厂停电时特大事故,业主通常举手无措的时候,我们电缆故障抢修小组会在第一时间出现,帮助您解除电缆故障带来的困扰。
     凯迪电力公司业务范围:电缆故障查找、电缆路径识别、电缆耐压试验、电缆中间头制作、维修出售电缆故障测试议器、凡在本公司购买的仪器免费负责培训。
