青海宜化公司330KV变电站 预防性试验

发布日期:2020-08-06 00:00 点击:

青海宜化化工公司330KV变电站

预防性试验

  接公司通知7月21日前往青海宜化化工有限公司330KV变电站做预防性试验,一同随行的有技术梁工,叶工,雷工,所做试验有以下项目。

 我们到达青海宜化化工有限公司330KV变电站现场,变电站对我们班组18个检测,检修人员进行现场会议,安全防范,设备防护,高空作业的注意事项,高压试验现场的防护措施。以及不懂就问,不要盲目操作,等等的一系列注意事项。



一试验内容:

序号

项目名称

单位

数量

绝缘监督



1

330kV1#主变:绝缘电阻(绕组和铁心)、介质损耗、直流泄漏、直流电阻(1#主变试验后消磁,送电前需提供消磁报告)

1

2

1#主变高压侧避雷器:绝缘电阻、阻性电流测试

1

3

1#主变高压侧避雷器计数器:

3

4

1#主变中性点1)避雷器:绝缘电阻、u1mA及75%u1mA下泄漏电流测试

1

5

1#主变中性点2)避雷器计数器:动作检查

1

6

1#主变中性点3)电流互感器:绝缘电阻、介损

1

7

330KV1#主变保护(含电量保护和非电量保护检查试验,保护屏内清灰,以及母线保护柜内1#主变故障录波对时不准检查、油温表校验),充氮灭火装置检查

1

8

330KV GIS

4

1)开关:绝缘电阻、回路电阻、液压机构检查

9

330KVGIS

3

2)GIS整体回路电阻测试

10

330KVGIS

12

3)电流互感器:绝缘电阻

11

330KVGIS

9

4)电压互感器:绝缘电阻

12

330KVGIS

1

5)避雷器:绝缘电阻、阻性电流测试

13

330KVGIS

3

6)避雷器计数器:动作检查

14

330KVGIS

2

7)母线:绝缘电阻,直流电阻

电测及热工监督



1

330kVGIS密度继电器试验

22

化学监督



1

1#主变绝缘油溶解气体含量色谱分析,绝缘油油质分析(外观、水溶性酸PH值、酸值、水分、击穿电压、界面张力、介质损耗因数、体积电阻率、油中含气量)

2

2

1#2#3#4#5#6#整流变压器本体绝缘油溶解气体含量色谱分析

6

3

5#7#8#电石炉变压器绝缘油溶解气体含量色谱分析

18

2

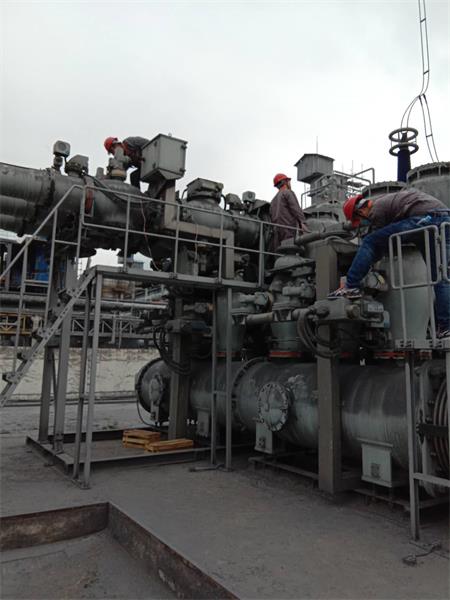

330kVGIS各气室SF6气体微水测试(气室)


22

绝缘工器具试验



1

绝缘工器具试验

1

二、具体实施方案

   根据试验调试工作地特殊性以及为了确保能够完成所有试验工作计划部分试验工作需在停电之前完成,但绝大数试验工作必须在设备停电状态下进行,因此需要甲、已双方单位密切协调配合、统一步调

停电前需完成的试验工作:

序号

试验工作内容

单位

数量

1

1#主变绝缘油溶解气体含量色谱分析,绝缘油油质分析(外观、水溶性酸PH值、酸值、水分、击穿电压、界面张力、介质损耗因数、体积电阻率、油中含气量)

2

2

1#2#3#4#5#6#整流变压器本体绝缘油溶解气体含量色谱分析

6

3

5#7#8#电石炉变压器绝缘油溶解气体含量色谱分析

18

4

1#主变高压侧避雷器:阻性电流测试

1

5

330KVGIS避雷器:阻性电流测试

1

停电前需完成的试验工作:

序号

试验工作内容

单位

数量

1

1#主变绝缘油溶解气体含量色谱分析,绝缘油油质分析(外观、水溶性酸PH值、酸值、水分、击穿电压、界面张力、介质损耗因数、体积电阻率、油中含气量)

2

2

1#2#3#4#5#6#整流变压器本体绝缘油溶解气体含量色谱分析

6

3

5#7#8#电石炉变压器绝缘油溶解气体含量色谱分析

18

4

1#主变高压侧避雷器:阻性电流测试

1

5

330KVGIS避雷器:阻性电流测试

1


检测结果

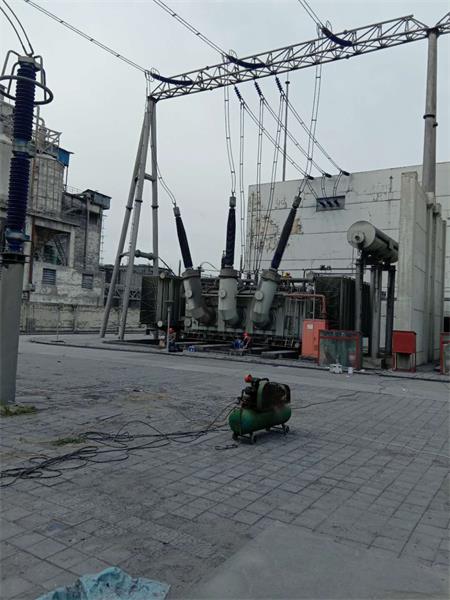

1.1  330kV #1有载调压电力变压器

1.1.1铭牌

型 号

SFSZ11-180000/330GY

额定电压

(345±8×1.25%)/38.5/10.5kV

出厂编号

10500022

额定容量

180000/180000/54000kVA

额定频率

50Hz

联结组标号

YNynodll

出厂日期

2010年07月

生产厂家

山东达驰电气有限公司

1.1.1.1绝缘电阻(GΩ

序 号

数据名称

测试数据

调试结果

R15"

R60"

R60/R15

1

高压对中、低压及地

25.3

30.2

1.19

合格

铁心一点有效接地

2

中压对高、低压及地

20.7

24.9

1.20

3

低压对中、高压及地

7.27

9.30

1.27

4

铁心对地

≥10.0

5

夹件对地

≥10.0

6

铁心对夹件

≥10.0

1.1.1.2直阻测量

高压侧:

数据名称

测试数据

标准与参数

测试结果

AO

BO

CO

Δ%

1档

918.5

914.7

916.0

0.415

相间的相互差值应小于平均值的2%

合格

2档

904.2

900.5

902.6

0.410

3档

890.2

886.5

890.1

0.416

4档

876.3

872.9

875.0

0.389

5档

862.3

858.9

861.4

0.395

6档

847.1

843.6

847.0

0.414

7档

832.9

829.2

832.9

0.445

8档

818.4

814.9

818.0

0.428

9档

801.5

798.2

801.0

0.412

10档

818.5

815.5

817.4

0.367

11档

832.4

828.7

832.3

0.445

12档

847.5

843.9

847.0

0.425

13档

861.5

857.3

861.7

0.512

14档

875.2

871.7

875.0

0.400

15档

890.9

887.9

890.5

0.337

16档

902.3

900.3

900.4

0.222

17档

916.8

914.7

915.9

0.229

中压侧:

数据名称

测试数据(mΩ)

AmOm

BmOm

CmOm

Δ%

中压侧

6.642

6.630

6.625

0.256

低压侧:

数据名称

测试数据(mΩ)

ab

bc

ca

Δ%

低压侧

3.482

3.476

3.488

0.345

1.1.1.3绕组连同套管的直流泄漏电流

序号

数据名称

测试数据

施加试验电压值

泄漏电流uA

试验时间

1

高压对中压、低压及地

40kV

1

1min

2

中压对高压、低压及地

20kV

1

1min

3

低压对高压、中压及地

10kV

1

1min

1.1.1.4主变的介质损耗角正切值tgδ

序号

数据名称

测试数据

调试结果

电容值nF

介损tgδ%

1

高压对中压、低压及地

14.185

0.268

合格

2

中压对高压、低压及地

16.712

0.322

3

低压对高压、中压及地

23.963

0.287

1.1.1.5套管介质损耗因数及电容量测量

A.B.C相套管型号

BR0LIW-363/630-4

O相套管型号

BR0LIW-126/630-4

套管

Cx (pF)

tgδ (%)

A

415.6

0.346

B

438.7

0.364

C

437.8

0.341

O

295.2

0.342

生产厂家

西安西电压套管有限公司


1.2 330kV #1主变中性点避雷器及监测器

1.2.1铭牌

型 号

Y1.5W5-207/440GW

额定电压(kV)

207

持续运行电压

165kV

1mA参考电压

≥292 kV

出厂日期

2010.04

岀厂编号

3163

制造厂家

西安西电避雷器有限责任公司

1.2.1.1绝缘电阻(MΩ)

相别

测试部位

中性点

整体/地

≥100000

底座/地

≥10000

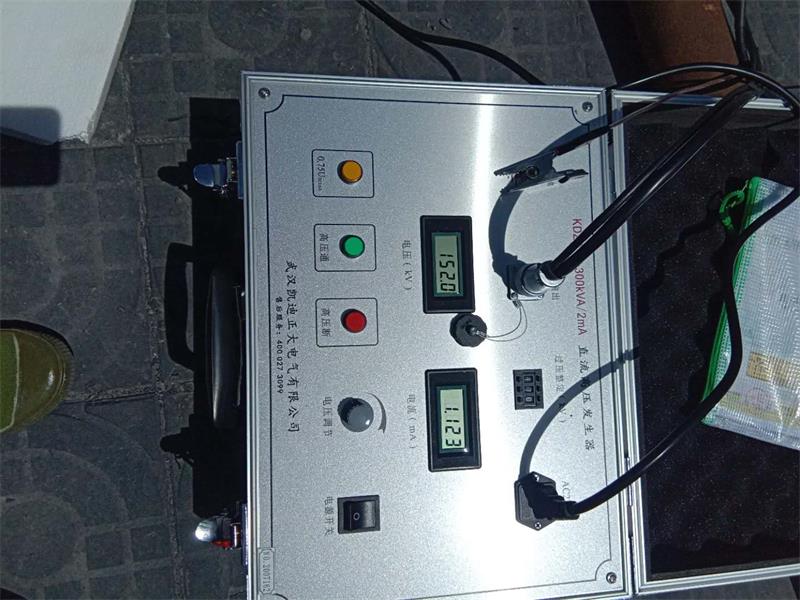

1.2.1.2 1mA直流参考电压测量和75%直流参考电压下直流泄漏电流测量

序号

参考电压(kV)

泄漏电流(uA)

上节

151.5

28

下节

152.0

8

1.2.2避雷器监测器铭牌

型号

JCQ3A-101800

出厂编号

104641

生产厂家

西安西电避雷器有限责任公司

1.2.2.1动作试验

原指针位置

试验位置

结论

40

50

合格



1.3  330kV向宜进线3311断路器间隔

1.3.1 SF6断路器铭牌

型号

ZF15-363

额定电压

363kV

额定电流

2000A

额定短路开断电流

50kA

出厂编号

L1- CB

SF6气体额定压力

0.6MPa

生产日期

2010年7月

生产厂家

新东北电气(沈阳)高压开关有限公司

1.3.1.1绝缘电阻测量

测量部位

测量值(GΩ

A

整体

100

断口

100

B

整体

100

断口

100

C

整体

100

断口

100

分闸线圈合闸线圈

1.28

各控制回路及控制回路对地

1.52





1.3.1.2 机械操试验

操作类别

操作电压与额定电压的比值(%)

操作次数

结果

合、分

110

3

动作

合闸

85

3

动作

分闸

65

3

动作

分闸

30

3

拒分

合闸

30

3

拒合

合、分、重合

100

3

动作

1.3.1.3回路电阻测量

相别

A

B

C

测量值(μΩ

225.3

228.6

227.5

测试位置

331117 接地刀-331167 接地刀

地刀

1.3.1.4 SF6气体的微量水份测量

测试部位

3311断路器气室

33116隔离气室

33111隔离气室

微水含量(μL/L)

47

43

52

测试部位

进线套管气室

微水含量μL/L)

50

备注:技术要求断路器3OO×10-6其它气室500×10-6

1.3.2电流互感器铭牌

型号

NHVS

额定绝缘水平

363/510/1117kV

生产日期

2014.8

生产厂家

新东北电气(沈阳)高压开关有限公司

1.3.2.1绝缘电阻测量(GΩ)

相别

二次之间

A

10.0

B

10.0

C

10.0

1.3.3电容式电压互感器铭牌

产品型号

TYD330/3-0.005H

额定一次电压

330/3kV

二次绕组

la-ln

2a-2n

3a-3n

da-dn

额定电压(V)

100/3

100/3

100/3

100

额定负荷(VA)

35

50

75

75

准确度等级

0.2

0.5

3P

3P

总编号

A

B

C

31005126

31005125

31005127

出厂

2010.05

额定电容

0.005uf

生产厂家

西安西电电力电容器有限责任公司


1.3.3.1绝缘电阻测量

部位

(MΩ)

次对二次

及地

次饶组

次绕组

之间

A

100000

5000

5000

100000

100000

B

100000

5000

5000

100000

100000

C

100000

5000

5000

100000

100000

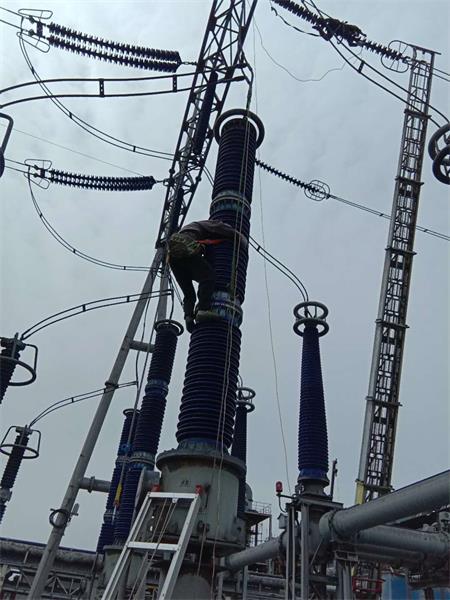

1.3.4瓷套式无间隙金属氧化物避雷器铭牌

Y10W5-300/727W

额定电压

300kV

持续运行电压

228kV

直流1mA参考电压

425kV

出厂日期

2010.05

生产厂家

西安西电避雷器有限责任公司

编 号

A

B

C

3660

3657

3656

1.3.4.1绝缘电阻测量

测量部位

测量值(

高压对地

底座对地

A

上节

100000

10000

下节

100000

10000

B

上节

100000

10000

下节

100000

10000

C

上节

100000

10000

下节

100000

10000

1.3.4.2避雷器阻性电流测量


测试电压(kV)

190.5


全电流(mA)

阻性电流(mA)

A

0.568

0.049

B

0.572

0.048

C

0.578

0.054

1.3.5避雷器监测器铭牌

JCQ3A-10/800

    号

A.104897

B.104901

C.104111

生产厂家

西安西电避雷器有限责任公司







1.3.5.1试验数据

相别

A

B

C

原指针位置

220

285

220

试验位置

230

0

295

230

动作

正常

正常

正常



1.4 330kV #1主变3301断路器间隔

1.4.1 SF6断路器铭牌

型号

ZF15-363

额定电压

363kV



额定电流

2000A

额定短路开断电流

50KA

出厂编号

L2-CB

SF6气体额定压力

0.6MPa

生产日期

2010年7月

生产厂家

新东北电气(沈阳)高压开关有限公司

1.4.1.1绝缘电阻测量

测量部位

测量值(GΩ)

A

整体

100

断口

100

B

整体

100

断口

100

C

整体

100

断口

100

分闸线圈合闸线圈

1.87

各控制回路及控制回路对地

1.45

1.4.1.2 机械操动试验

操作类别

操作电压与额定电压的比值(%)

操作次数

结果

合、分

110

3

动作

合闸

85

3

动作

分闸

65

3

动作

分闸

30

3

拒分

合闸

30

3

拒合

合、分、重合

100

3

动作

1.4.1.3路电阻测量



A

B

C

测量值(uΩ)

192.3

194.8

195.6

测试位置

330117接地刀-330167接地刀

1.4.1.4 SF6气体的微量水份测量

测试部位

3301断路器气室

套管气室

33016隔离气室

微水含量(μL/L)

48

46

42

测试部位

33011隔离气室

微水含量(μL/L)

52

备注:技术要求断路器300×10-6  其它气室5OO×10-6

1.4.2电流互感器铭牌

型号

NHVS

额定绝缘水平

363/510/1117kV

生产日期

2014.8

生产厂家

新东北电气(沈阳)高压开关有限公司

1.4.2.1绝缘电阻测量(GΩ)

相别

二次之间

A

10.0

B

10.0

C

10.0

1.4.3电磁式电压互感器铭牌

产品型号

JDQX1-330

额定一次电压

330/3kV

二次绕组

la-ln

2a-2n

3a-3n

da-dn

额定电压(V)

100/3

100/3

100/3

100

额定负荷(VA)

100

100

150

150

准确度等级

0.2

0.5

3P

3P

总编号

A

B

C

00829

00825

00824

出厂

2010.08

SF6气体压力(20℃)

0.45MPa

生产厂家

苏州东光优技电气有限公司

1.4.3.1绝缘电阻测量

部位

(MΩ)

次对二次

及地

次饶组

次绕组

之间

A

100

5.0

5.0

B

100

5.0

5.0

C

100

5.0

5.0

1.4.4瓷套式无间隙金属氧化物避雷器铭牌

Y10W5-300/727W

额定电压

300kV

持续运行电压

228kV

直流1mA参考电压

425kV

出厂日期

2010.05

生产厂家

西安西电避雷器有限责任公司

1.4.4.1绝缘电阻测量

测量部位

(MΩ)

高压对地

底座对地

A

上节

100000

10000

下节

100000

10000

B

上节

100000

10000

下节

100000

10000

C

上节

100000

10000

下节

100000

10000

   1.4.4.2避雷器阻性电流测试


测试电压(kV)

190.5


全电流(mA)

阻性电流(mA)

A

0.557

0.052

B

0.561

0.053

C

0.580

0.055

1.4.5 避雷器监测器铭牌

JCQ3A-10/800

    号

A.103600

B.103563

C.103573

生产厂家

西安西电避雷器有限责任公司

1.4.5.1 试验数据



A

B

C

原指针位置

60

65

120

试验位置

70

75

130



正常

正常

正常



1.5  330kV #2主变3302断路器间隔

1.5.1 SF6断路器铭牌



ZF15-363

额定电压

363kV

额定电流

2000A

额定短路开断电流

50KA

出厂编号

L7-CB

SF6气体额定压力

0.6MPa

生产日期

2010年7月

生产厂家

新东北电气(沈阳)高压开关有限公司

1.5.1.1绝缘电阻测量

测量部位

测量值(GΩ)

A

整体

100

断口

100

B

整体

100

断口

100

C

整体

100

断口

100

分闸线圈合闸线圈

1.76

各控制回路及控制回路对地

2.02

1.5.1.2机械操动试验

操作类别

操作电压与额定电压的比值(%)

操作次数

结果

合、分

110

3

动作

合闸

85

3

动作

分闸

65

3

动作

分闸

30

3

拒分

合闸

30

3

拒合

合、分、重合

100

3

动作

1.5.1.3冋路电阻测量

相别

A

B

C

测量值(uΩ)

227.8

228.5

227.4

测试位置

330217接地刀-330267接地刀

1.5.1.4 SF6气体的微量水份测量

测试部位

3302断路器气室

套管气室

33021隔离气室

微水含量(μL/L)

40

42

48

测试部位

33026隔离气室

微水含量(μL/L)

51

备注:技术要求断路器300×10-6  其它气室5OO×10-6

1.5.2电流互感器铭牌



NHVS

额定绝縁水平

363/510/1117kV

生产日期

2014.8

生产厂家

新东北电气(沈阳)高压开关有限公司

1.5.2.1绝缘电阻测量(GΩ)

相别

二次之间

A

10.0

B

10.0

C

10.0

1.5.3电磁式电压互感器铭牌

产品型号

JDQX1-330

额定一次电压

330/3kV

二次绕组

la-ln

2a-2n

3a-3n

da-dn

额定电压(V)

100/3

100/3

100/3

100

额定负荷(VA)

100

100

150

150

准确度等级

0.2

0.5

3P

3P

总编号

A

B

C

00826

00827

00828

出厂

2010.08

SF6气体压力(20℃)

0.45MPa

生产厂家

苏州东光优技电气有限公司

1.5.3.1绝缘电阻测量

部位

(MΩ)

次对二次

及地

次饶组

次绕组

之间

A

100

5.0

5.0

B

100

5.0

5.0

C

100

5.0

5.0

1.5.4瓷套式无间隙金属氧化物避雷器铭牌

Y10W5-300/727W

额定电压

300kV

持续运行电压

228kV

直流1mA参考电压

425kV

出厂日期

2010.05

出厂编号

A.3655

B.3653

C.3654

生产厂家

西安西电避雷器有限责任公司

1.5.4.1绝缘电阻测量

测量部位

(MΩ)

高压对地

底座对地

A

上节

100000

10000

下节

100000

10000

B

上节

100000

10000

下节

100000

10000

C

上节

100000

10000

下节

100000

10000



1.6 330kV母线分段3300断路器间隔

1.6.1 SF6断路器铭牌



ZF15-363

额定电压

363kV

额定电流

2000A

额定短路开断电流

50KA

出厂编号

L4-CB

SF6气体额定压力

0.6MPa

生产日期

2010年7月

生产厂家

新东北电气(沈阳)高压开关有限公司

1.6.1.1绝缘电阻测量

测量部位

测量值

A

整体

100

断口

100

B

整体

100

断口

100

C

整体

100

断口

100

线圈线

2.41

回路及控制路对地

1.98

1.6.1.2机械操动试验

操作类别

操作电压与额定电压的比值(%)

操作次数

结果

合、分

110

3

动作

合闸

85

3

动作

分闸

65

3

动作

分闸

30

3

拒分

合闸

30

3

拒合

合、分、重合

100

3

动作

1.6.1.3回路电阻测量

相别

A

B

C

测量值(uΩ)

210.8

211.5

211.9

测试位置

330017接地刀-330027接地刀

1.6.1.4 SF6气体的微量水份测量



测试部位

3300断路器气室

33001隔离气室

33002隔离气室

微水含量(μL/L)

51

48

42

备注:技术要求断路器300×10-6  其它气室5OO×10-6

1.6.2电流互感器铭牌

型号

NHVS

额定绝缘水平

363/510/1117kV

生产日期

2014.8

生产厂家

新东北电气(沈阳)高压开关有限公司

1.6.2.1绝缘电阻测量(GΩ)

相别

二次之间

A

10.0

B

10.0

C

10.0



1.7 330kV预留进线3312间隔

1.7.1 SF6气体的微量水份测量

测试部位

33121预留隔离气室

微水含量(μL/L)

48

备注:技术要求断路器300×10-6  其它气室5OO×10-6

1.7.2甲母、乙母SF6气体的微量水份测量

测试部位

甲母气室

乙母气室

微水含量(μL/L)

42

45

备注:技术要求断路器300×10-6  其它气室5OO×10-6



1.8  330kV GIS整体回路电阻

相别

A

B

C

测量值(uΩ)

508.3

502.7

506.2

测试位置

3311617接地刀-3301617接地刀

1.9 330kV GIS母线

1.9.1母线绝缘电阻测量

测量部位

测量值

甲母

乙母

A

100

100

B

100

100

C

100

100

1.9.2母线直流电阻测量

测量部位

测量值

甲母

乙母

A

85.3

87.6

B

88.2

89.5

C

87.1

86.3


宜化330kV宜碱变电站SF6气体密度继电器检验

委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站

330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV #1主变间隔-3302断路器气室

330kV #1主变间隔-3301断路器气室

330kV向宜进线间隔-3311断路器气室

330kV母线分段间隔3300断路器气室

警 压 力

额定值(20

MPa

0.52

0.52

0.52

0.52

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

±0.025

实测值

MPa

0.528

0.528

0.526

0.525

闭 锁 压 力

额定值(20℃

MPa

0.50

0.50

0.50

0.50

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

±0.025

实测值

MPa

0.496

0.495

0.506

0.507

闭 锁 压 力

额定值(20)

MPa

0.50

0.50

0.50

0.50

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

±0.025

实测值

MPa

0.495

0.495

0.505

0.508

密度继电器外观检查

良好

良好

良好

良好

结论

合格

合格

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站

330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV #2主变间隔-套管气室

330kV #2主变间隔33026-隔离气室

330kV #2主变间隔3302-隔离气室

预留进线

额 定 压 力

额定值(20

MPa

0.45

0.45

0.45

0.45

报 警 压 力

额定值(20

MPa

0.4

0.4

0.4

0.4

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

±0.025

实测值

MPa

0.395

0.394

0.407

0.405

密度继电器外观检査

良好

良好

良好

良好

结论

合格

合格

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站

330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV#1主变间隔-套管气室

330kV #1主变间隔-33016隔离气室

330kV #1主变间隔-33011隔离气室

额 定 压 力

额定值(20

MPa

0.45

0.45

0.45

报 警 压 力

额定值(20

MPa

0.4

0.4

0.4

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

实测值

MPa

0.406

0.407

0.408

密度继电器外观检査

良好

良好

良好

结论

合格

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV甲母气室

330kV乙母气室

额 定 压 力

额定值(20

Mpa

0.5

0.5

闭 锁 压 力

额定值(20

MPa

0.45

0.45

允许误差 (绝对误差)MPa

±0.025

±0.025

实测值

MPa

0.442

0.445

密度继电器外观检查

良好

良好

结论

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV向宜间隔

套管气室

330kV向宜进线间隔

33111隔离气室

330kV向宜进线间隔

33116隔离气室

额 定 压 力

额定值(20

MPa

0.45

0.45

0.45

报 警 压 力

额定值(20

MPa

0.4

0.4

0.4

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

实测值

MPa

0.406

0.407

0.407

密度继电器外观检查

良好

良好

良好

结论

合格

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV母线分段间隔

33001隔离气室

330kV分段间隔

33002隔离气室

额 定 压 力

额定值20℃

MPa

0.45

0.45

报 警 压 力

额定值(20

MPa

0.4

0. 4

允许误差 (绝对误差)MPa

±0.025

±0.025

实测值

MPa

0.395

0.406

密度继电器外观检査

良好

良好

结论

合格

合格


委托单位

宜化330kV宜碱变电站

设备安装地点

宜化330kV宜碱变电站330kV GIS

密度继电器型号

WIKA

环境压力kPa

77.0

密度继电器安装位置

330kV乙母PT间隔-隔离气室

330kV乙母PT间隔-PT气室

330kV甲母PT间隔-隔离气室

330kV甲母PT间隔-PT气室

额 定 压 力

额定值(20

MPa

0.45

0.45

0.45

0.45

报 警 压 力

额定值(20

MPa

0.40

0.40

0.40

0.40

允许误差 (绝对误差)MPa

±0.025

±0.025

±0.025

±0.025

实测值

MPa

0.405

0.405

0.407

0.406

密度继电器外观检查

良好

良好

良好

良好

结论

合格

合格

合格

合格


2结论

330kV #1主变、#1主变间隔、#2主变间隔、向宜进线间隔、 预留进线间隔、分段间隔试验;符合本次检测的技术依据,合格。



  经过两天的努力,终于完成啦所有试验项目,在最后的收尾工作中,认真检查所有试验项目设备,是否有遗漏,和拆了未连接的地方。以及遗留的杂物。

  晚上10点钟准时送电,一切正常,这次青海宜化化工有限公司330KV变电站预防性试验完美完工。

凯迪电力公司业务范围:10KV35KV, 110KV, 220KV, 330KV,变电站的预防性试验,交接试验。如有需求,欢迎来电雷经理:15802742463    王技术:15827263478  凯迪电力公司专业生产电力试验高压设备,凡在本公司购买的仪器免费负责培训。


相关标签:电力预防性试验车

最近浏览:

欢迎给我们留言
请在此输入留言内容,我们会尽快与您联系。
姓名
联系人
电话
座机/手机号码
