凯迪正大KD-OWTS电缆振荡波局放测试系统使用过程中的安全注意事项

发布日期：2020-06-30 10:11 点击：

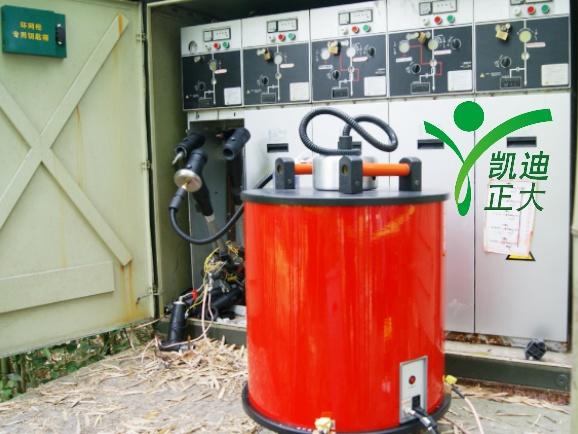

凯迪正大KD-OWTS电缆振荡波局放测试系统是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用局放交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。

购买我们KD-OWTS电缆振荡波局放测试系统产品的客户，请认真阅读以下安全规则：

1.在运行本测试系统前，请操作者熟知本章节的相关安全规则。连接被测电缆前一定要遵守下列五项安全规则以及其它相关安全规则。

2.切断被测电缆电源；

3.防止被测电缆重新带电；

4.确保电缆上没有残存电压；

5.将电缆接地并短路；

6.隔离附近带电设施。

7.本测试系统按照IEC-348关于电子测量仪器标准进行设计，能够确保操作者的安全。请严格遵守国家和地方以及操作手册中提及的安规。

8.请在正常天气情况下使用KD-OWTS系统，如设备受潮则禁止使用。如果设备受潮，请将其放置在温暖、干燥的环境，潮气消失后才可使用。

9.本系统的操作人员须按手册中所述接受培训后才可进行操作。调试、维修以及部件保养需要由专业人员来完成，请勿擅自操作。

凯迪正大KD-OWTS电缆振荡波局放测试系统使用安全警告：

进行任何测试前，切记将测试系统可靠接地。请为自己的安全负责！

KD-OWTS系统测试中，其部件将有高压，禁止触碰运行中的高压部件，确保人身安全。

测试者和辅助人员应严格遵守安全规定，防止造成人员和设备伤害。

测试时，请远离被测电缆及高压单元。

测试现场一定要摆放警告标识以及障碍物，测试无关人员需远离测试现场。测试中，局放振荡波单元必须连接外部安全控制单元。测试结束后，对设备和电缆放电并可靠接地，确认无残留电压后，才允许相关人员进入测试区域。

设备内部或外部的安全电路处于开路状态或未接地时都很危险，禁止故意断开安全电路。

调试、维修或维护等工作一定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。

更换保险丝时，请确认保险丝与原保险丝的规格是否相同。选择完全匹配的保险丝，同时防止保险盒短路。

当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。

如果设备出现下列问题，其安全性能会受到相应的影响：

设备被明显损坏；

无法完成指定测试；

数据保存情况异常，且保存时间过长；

设备在运输过程中受到损坏。

高压恒流源安全控制

测试过程中，内部的高压恒流源由外部测控主机通过无线网络进行控制。出于安全考虑，系统外部安全控制单元始终与系统连接，如图3-1所示，用于切断高压恒流源输出。紧急情况时按下急停开关可切断高压恒流源输出。

外部安全控制单元如图3-2所示，各按钮详细描述如下：

A、急停开关：按下时切断高压恒流源，正常加压时应弹起；

B、锁控开关：钥匙拔下时，切断高压恒流源；钥匙处于左扭位置时切断高压恒流源；钥匙处于右扭位置时打开高压恒流源控制部分电源；

C、高压合按钮：此按钮内绿色灯亮起时，表示高压控制单元处于就绪状态；按下此按钮，高压分按钮内红灯亮起，标识高压恒流源处于可以升压状态；

D、高压分按钮：此按钮红灯亮起时，局放振荡波单元面板上高压指示灯同时点亮，标识高压恒流源处于可以升压状态；按下此按钮，红灯熄灭，切断高压恒流源。

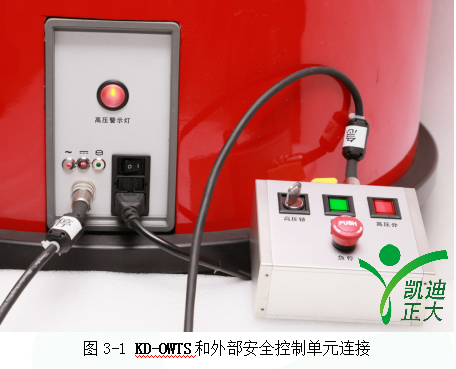

图3-1 KD-OWTS和外部安全控制单元连接

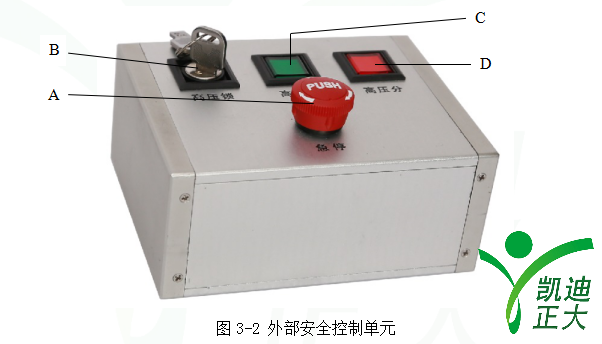

图3-2 外部安全控制单元

A、急停开关 B、锁控开关 C、高压合按钮 D、高压分按钮

请时刻谨记本文中的KD-OWTS电缆振荡波局放测试系统产品使用安全规则！
